5层知名大样图书馆暖通空调设计CAD施工大样图.dwg

附件详情

一、 项目概要：该项目为河南某大学新建图书馆。建筑面积7万平米，地上5层，地下1层。
二、设计内容：空调、排烟，地下站房及车库通风.排烟，人防，电梯间前室及防烟楼梯 间正压送风设的设计。
1. 空调冷源：空调夏季集中冷源为设于地下一层制冷站内3台离心式冷水机组，供回水温度为7~12摄氏度。

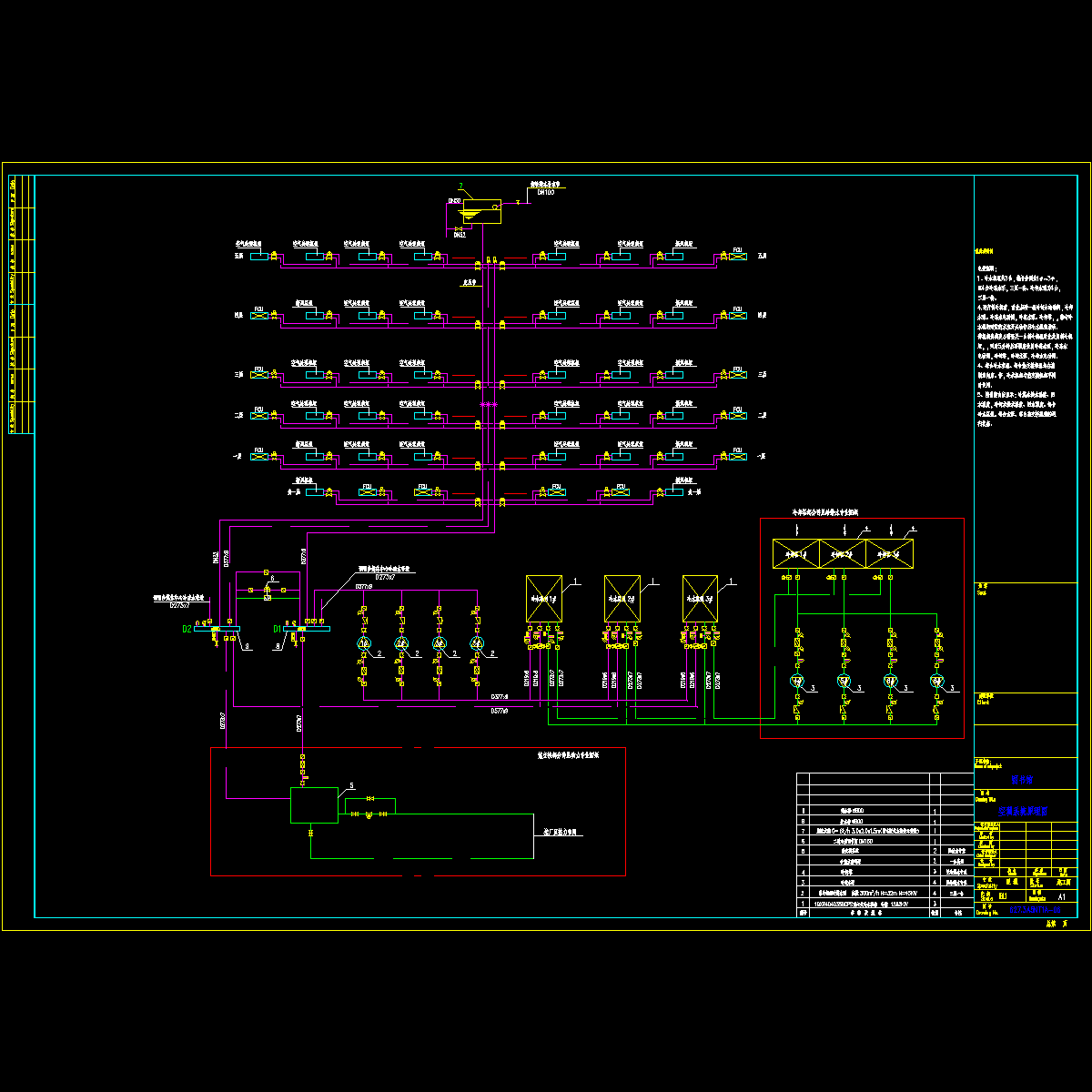

2. 空调水系统：空调水系统为一次泵定流量双管制系统；空调冷冻水采用膨胀水箱定压。
3. 空调风系统：空调系统办公部分采用风盘加新风系统，利用吊顶式空气处理机组及风盘实现制冷、采暖的功能。阅览室等采用全空气一次回风系统，每个大型空间内均设置独立的空气处理机，利用风管送风。
4. 通风排烟、自控系统的相关设计......

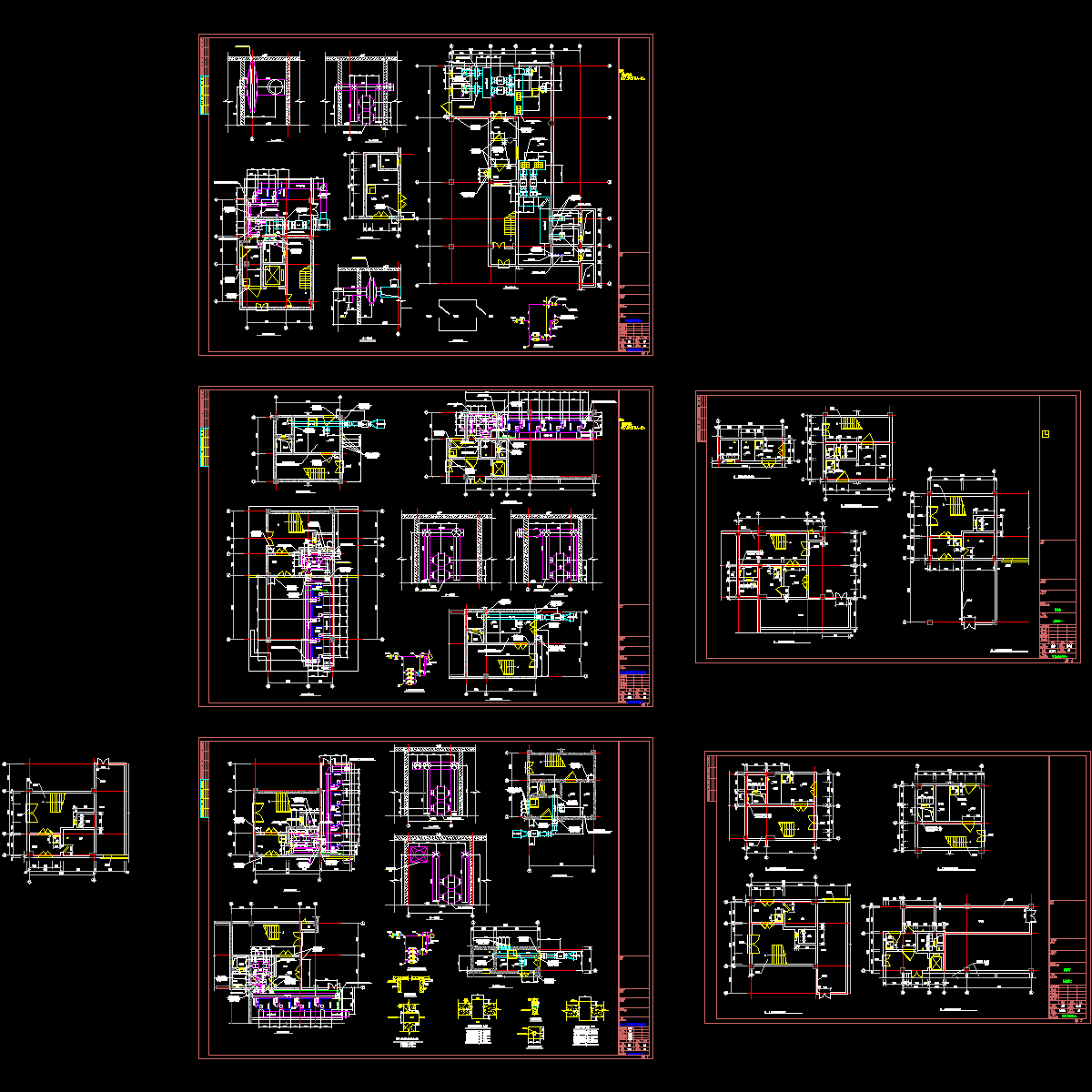

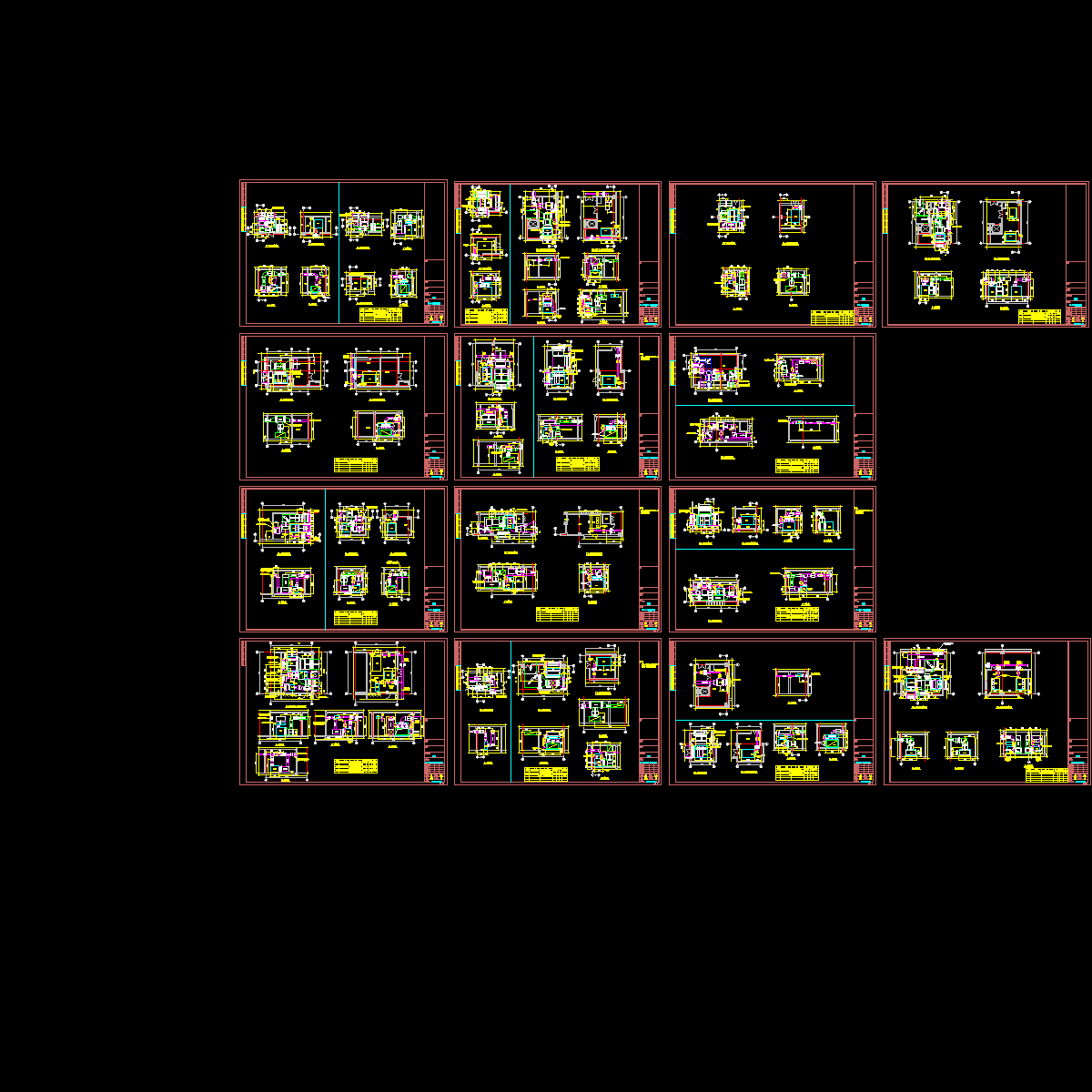

编制于近代年，图纸共66张。
