建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：30层
建筑地下层数：1层
设计年代：近代
地下室用途：人防,设备用房
节点大样：人防
防雷等级：第三类
接地方式：TN-S
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,其它

附件详情

弱电说明

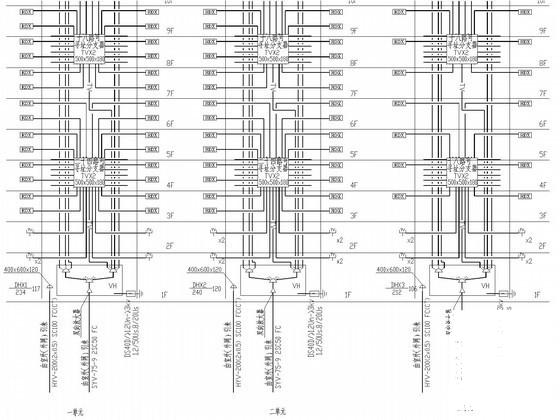

弱电系统图
一层弱电平面图
二层弱电平面图
三－八层弱电平面图
九层弱电平面图
十-二十八层弱电平面图
设计说明
主结线图
竖向配电系统图(一)
竖向配电系统图(二)
供电系统图（一~六）
地下室电力平面图
机房层电力平面图
地下室电照平面图
一层电照平面图
二层电照平面图
三－八层电照平面图
总等电位联结及基础接地平面图
屋面防雷平面图
火灾自动报警系统图
地下室火灾自动报警平面图
一层火灾自动报警平面图
水箱间、机房层火灾自动报警平面图
……

附件详情

该项目地上30层,一、二层为商业网点，局部－至九层为办公室。地下一层为设备用房及仓库。地下室层高3.6米，一层层高3.9米，二层层高3.6米，其它各层层高3.0米.建筑高度94.15米，建筑面积36074平方米。属于一类高层建筑主体结构为剪力墙基础形式为桩基。
设计范围:1.照明及电力系统设计；2.防雷及接地系统设计；3.火灾自动报警系统设计；4.电视、电话系统设计等。
，图纸共43张。

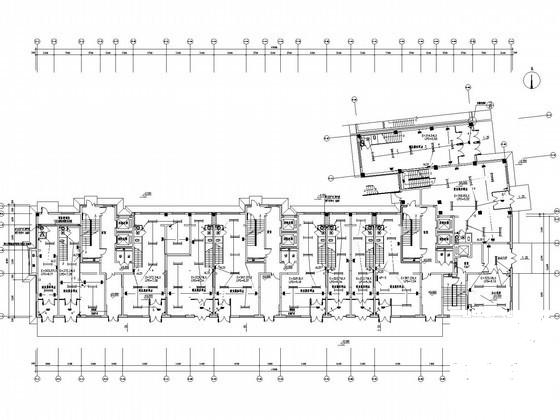

一层电照平面图

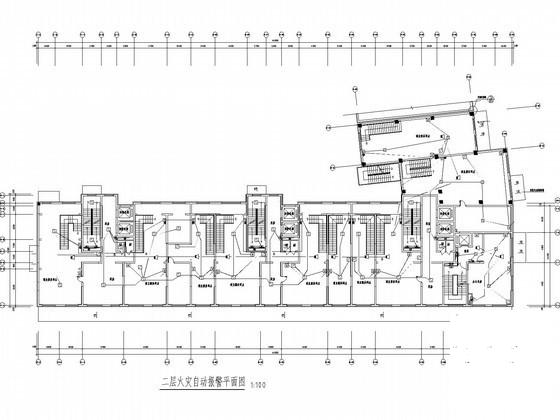

二层火灾自动报警平面图

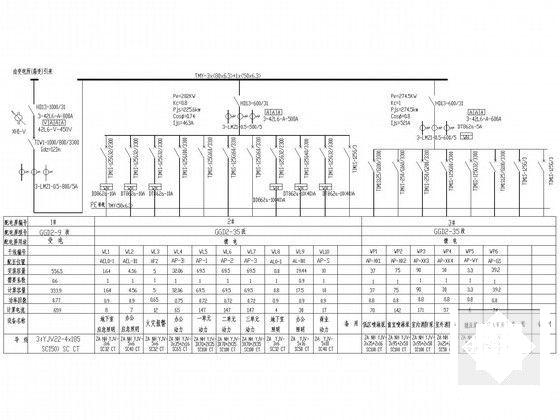

配电系统图

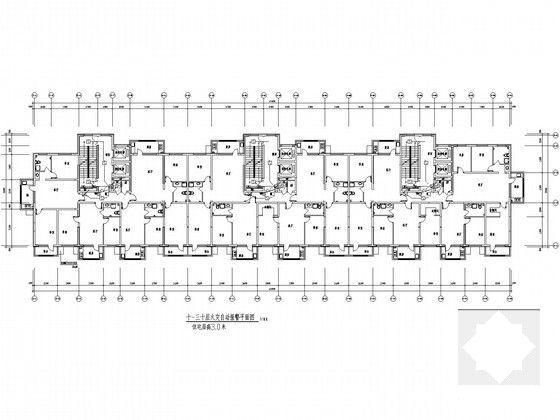

三十层火灾自动报警平面图

竖向配电系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
