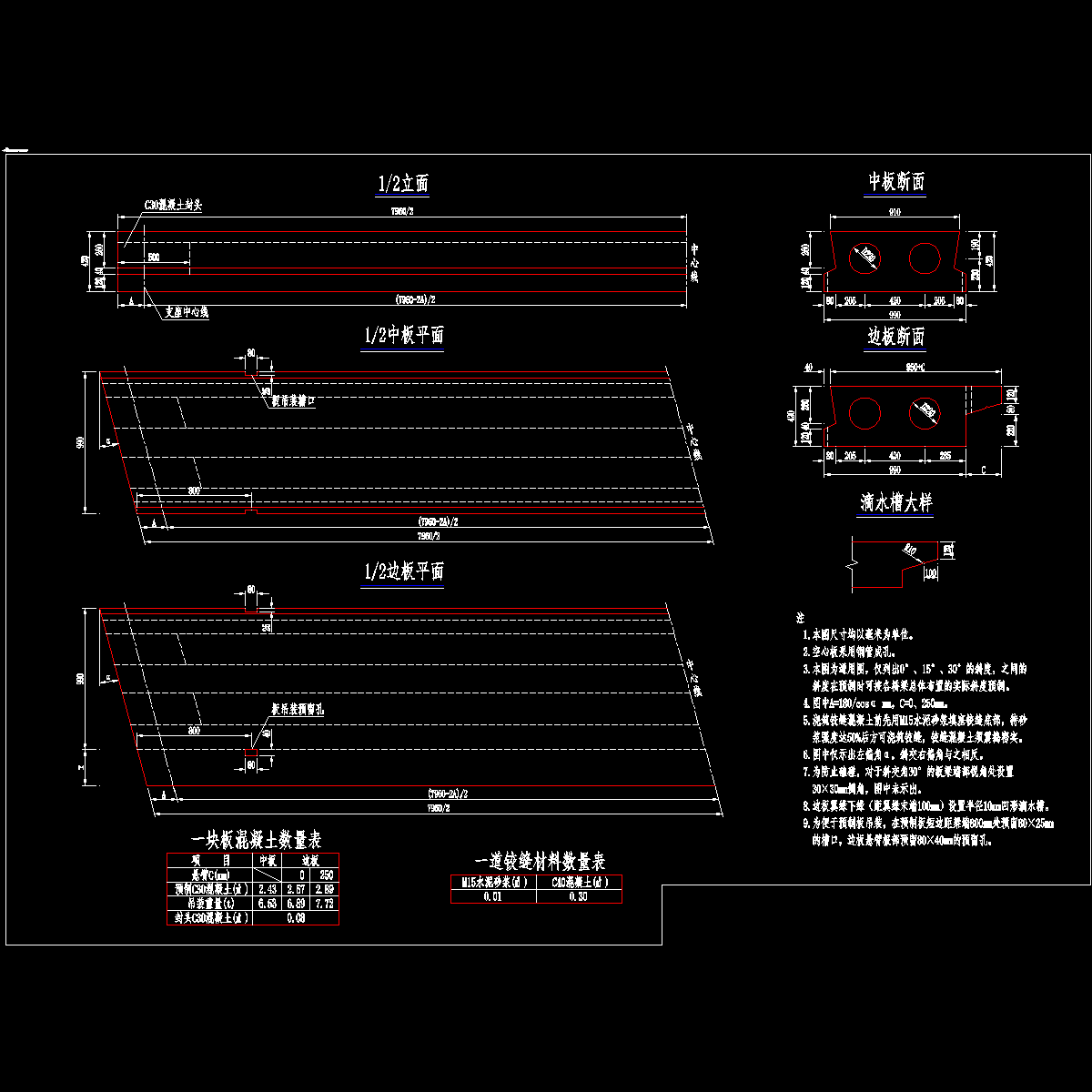

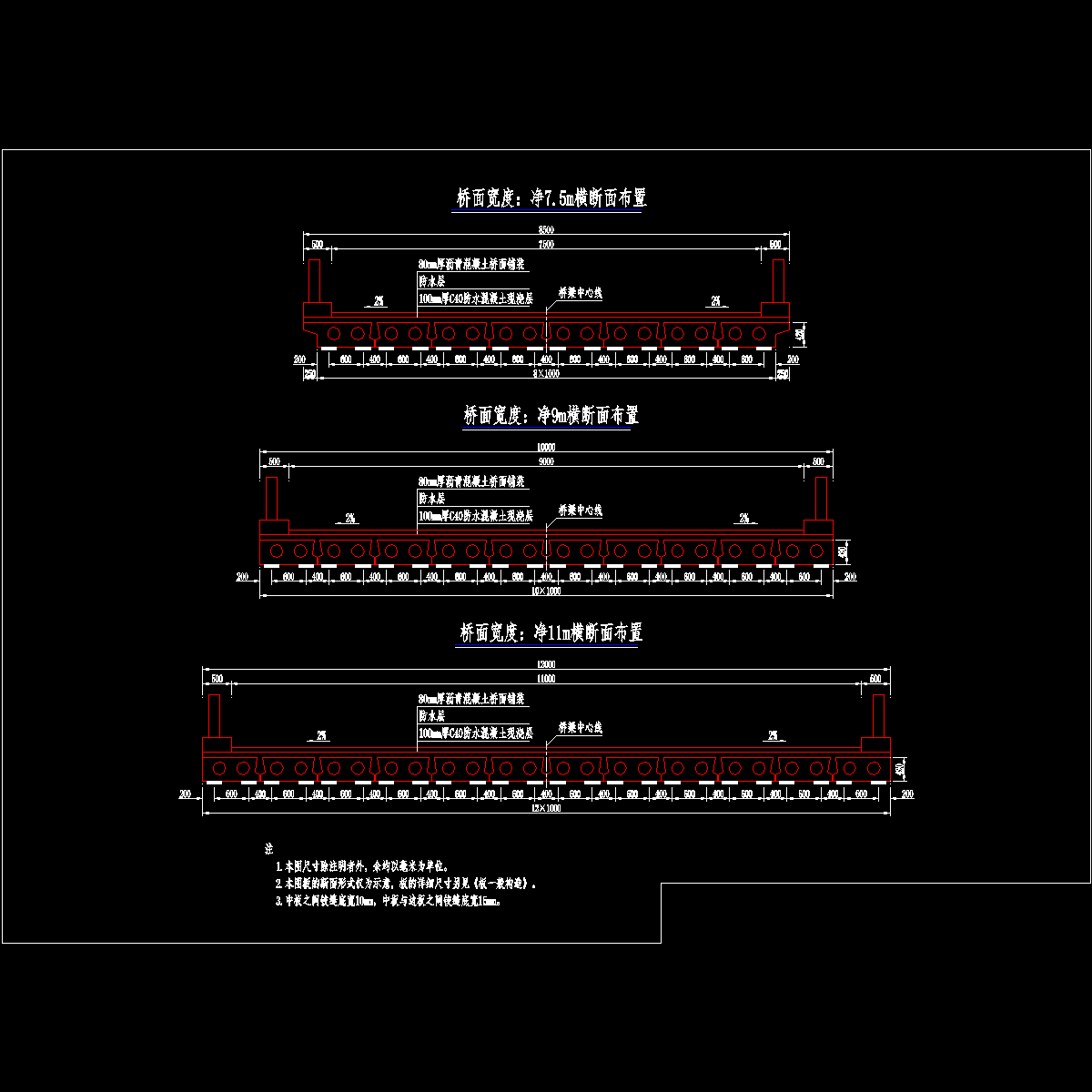

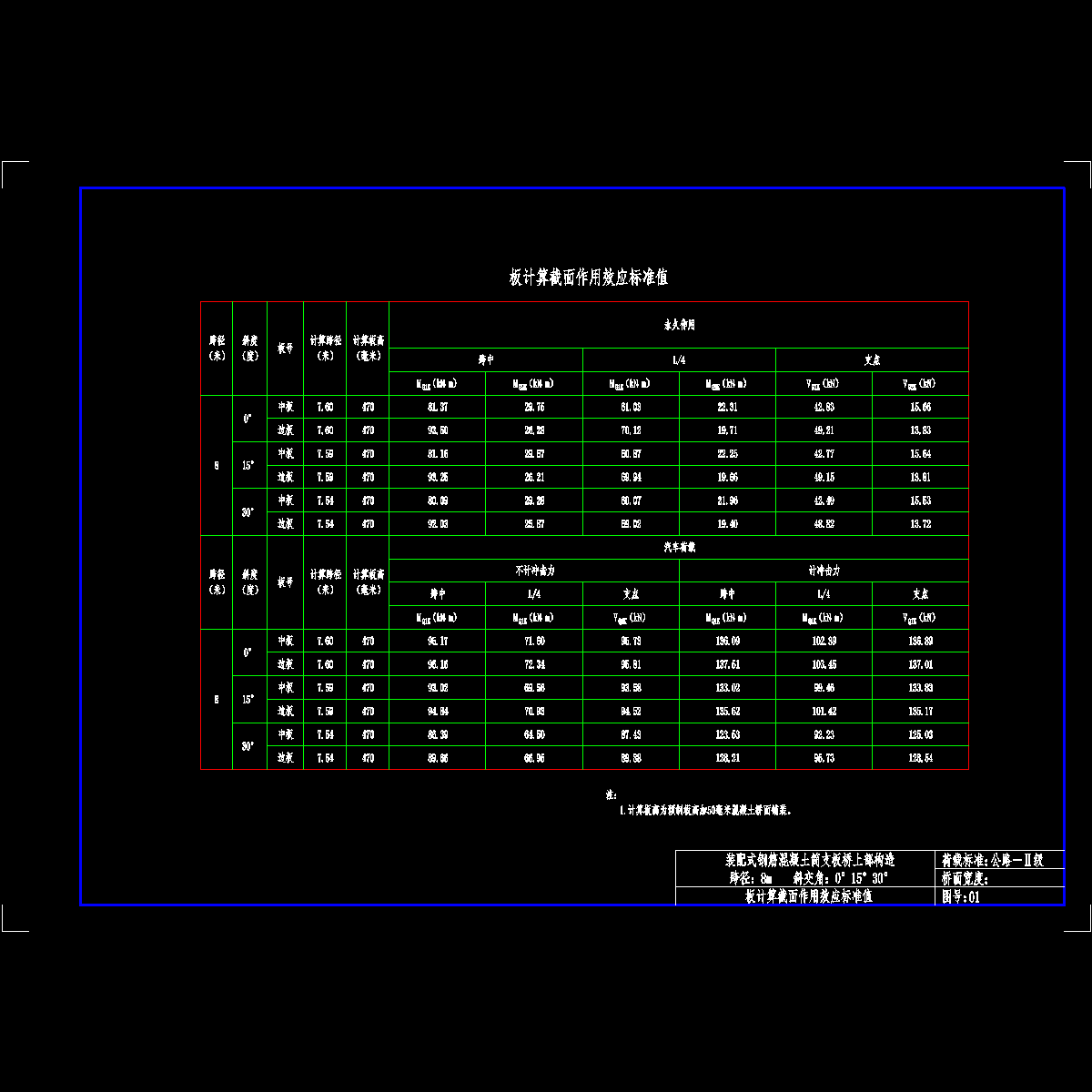

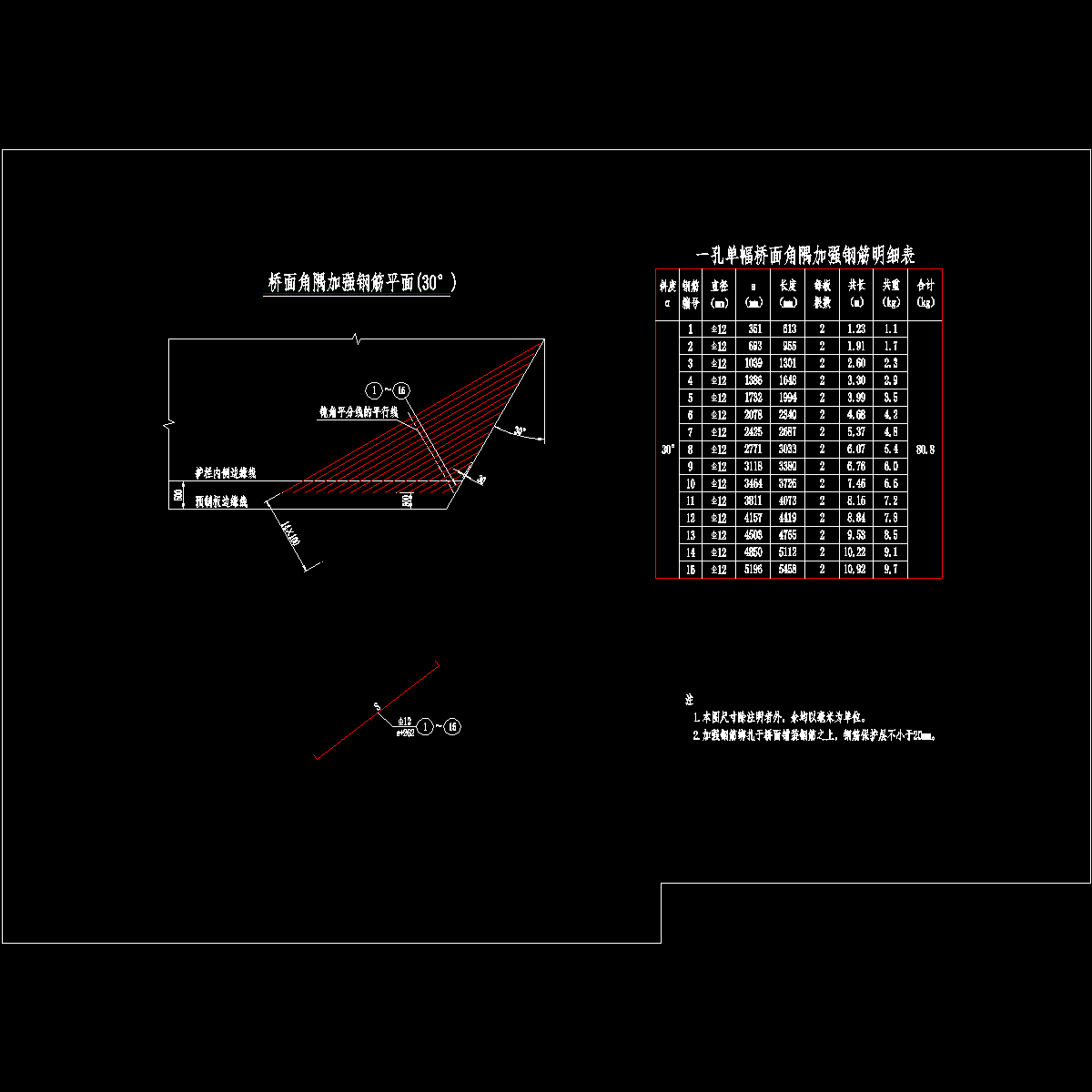

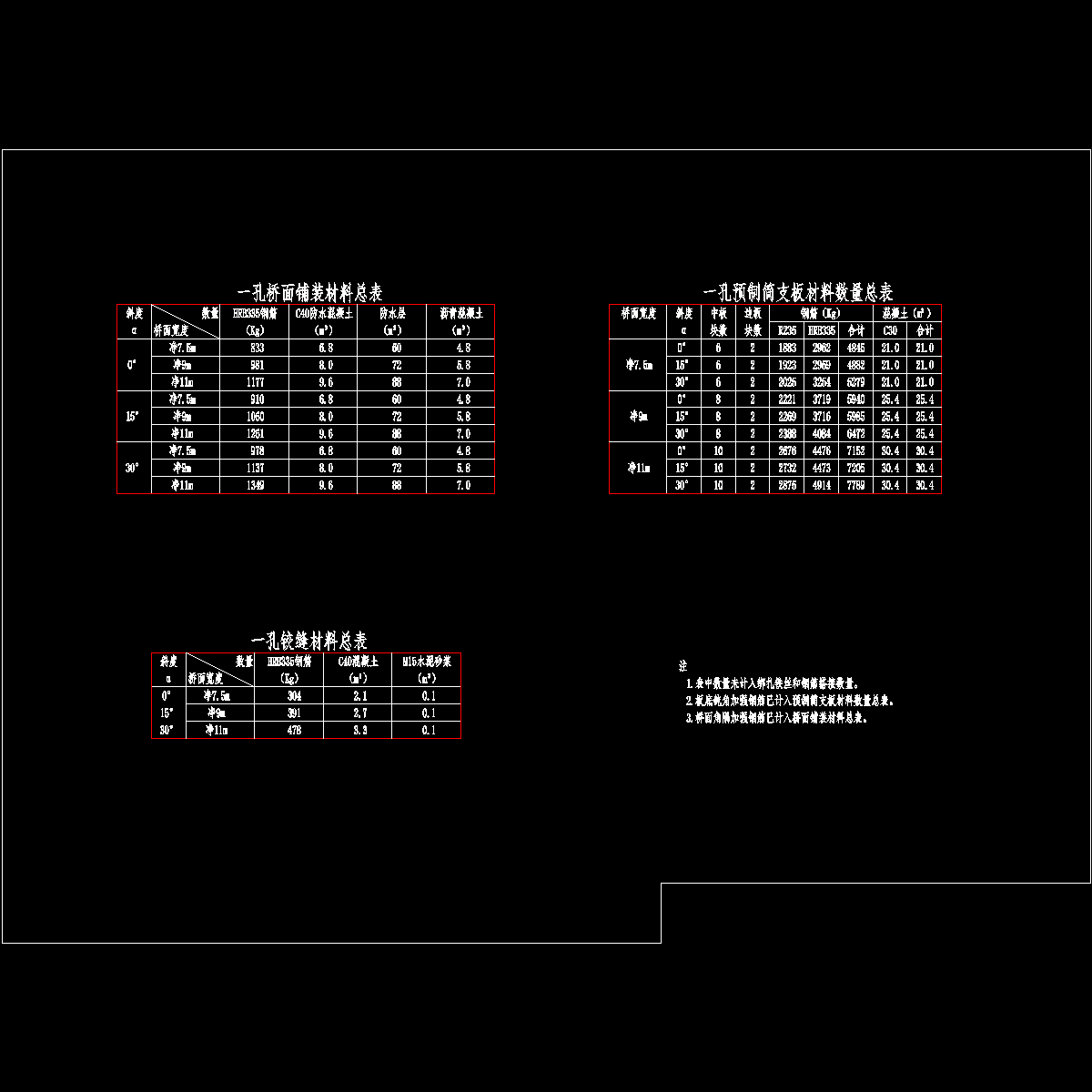

8m跨径装配式简支板桥上部通用图纸（18张）.dwg

技术标准： 　　 跨 径：8m 　　 斜 交 角：0°、15°、30° 　　 荷 载：公路－Ⅱ级 　　 桥面宽度：净7.5m、净9m、净11m 　　 行车速度：40km/h、60km/h、80km/h 　　...... 　　设计要点： 　　 （一）本通用图以简支板桥为基本结构，采用桥面连续结构，连续长度综合桥梁总体布局而定。 　　 （二）上部行车道板汽车荷载横向分配系数，跨中采用铰接板梁法理论计算，支点采用杠杆法计算。斜交板考虑角度对横向分配系数的影响。 　　 （三）对于同一跨径、斜度及相同汽车荷载等级取不同桥面宽度引起的最大横向分布系数值作为控制设计值。 　　......
