现浇钢筋砼简支实心板通用CAD图纸（94张多跨径）

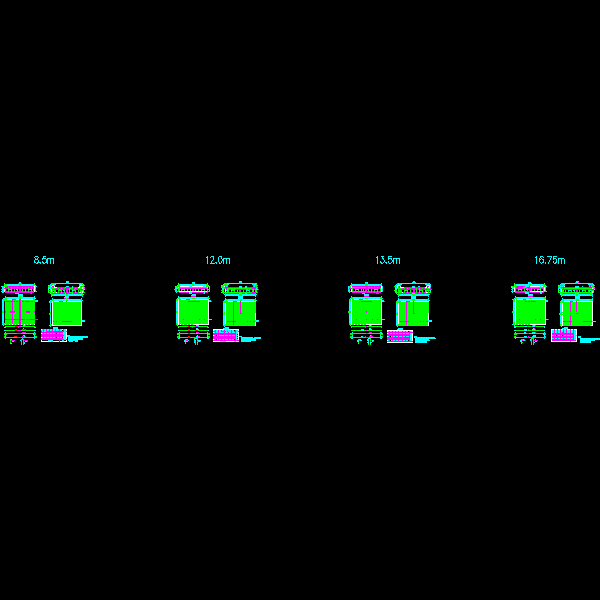

技术指标： 　　 跨 径：5m、6m、8m、10m 　　 桥 宽：8.5m、12m、2x13.5m、2x16.75m 　　 斜交角度：0°、15°、30°、45° 　　 荷 载：公路－Ⅰ级、公路－Ⅱ级 　　...... 　　设计要点： 　　 1、桥梁纵、横向均按平坡设计；结构型式为现浇钢筋混凝土矩形（或平行四边形）板；支座设置方式：横桥向按1m左右设置一块板式橡胶支座。 　　 2、桥面铺装：4cm细粒式沥青混凝土＋6cm中粒式沥青混凝土。 　　 3、当斜度≥150时，设置了角隅加强钢筋，抵抗斜板负弯矩的角隅钢筋均设置在现浇板上下层的钝角处，其布置方式为：靠近板顶的上层应布置垂直于钝角平分线的加强钢筋，靠近板底的下层应布置平行于钝角平分线的加强钢筋。 　　 4、上部构造防震措施：设置了抗震锚栓。 　　 5、本图按桥梁平面沿路线前进方向的左下角为锐角编制。 　　 6、浇筑实心板时，板与背墙之间考虑了1cm（正尺寸）的缝隙。 　　 7、浇筑实心板时应按抛物线或圆曲线设置预拱度。 　　...... 　　设计于2007年，共包含CAD设计图94张。
