高层住宅楼采暖通风设计CAD施工图纸

  • 建筑类别:住宅建筑
  • 建筑类型:高层建筑
  • 设计阶段:施工图设计
  • 设计内容:通风,采暖
  • 附件设计说明:有
  • 冷热源:汽锅炉
  • 采暖系统:低温热水地面辐射
  • 参考图纸:20-50张

附件详情

  • 设计施工说明
  • 资料目录
  • 主要设备材料表

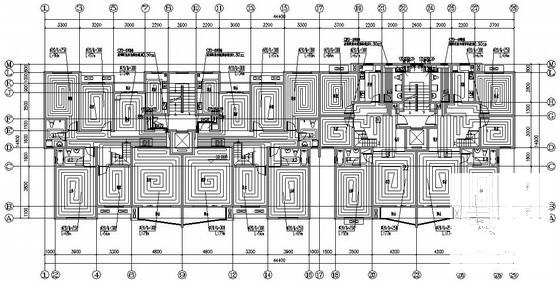

  • 采暖平面图

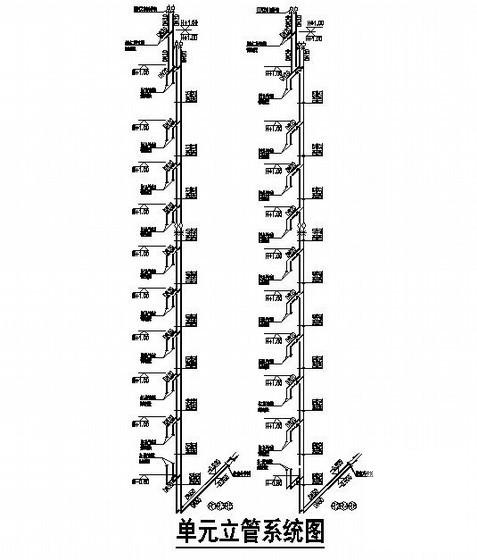

  • 采暖系统图

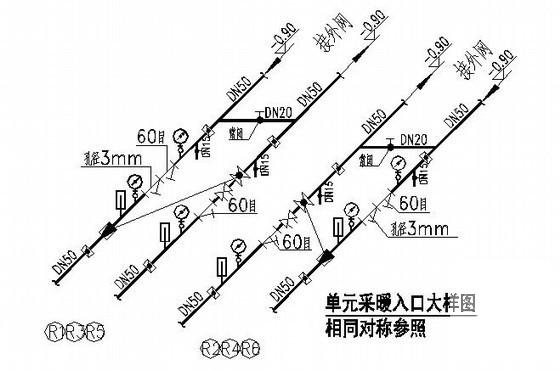

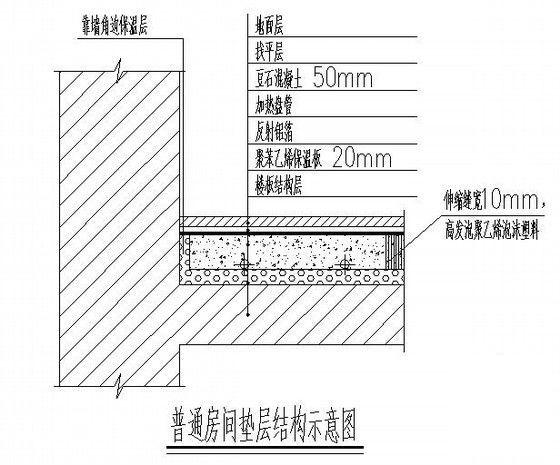

  • 大样图

附件详情

该项目为洛阳某住宅小区采暖工程。设计内容:采暖系统设计、通风系统设计。
采暖系统设计:1).热源:该项目采暖热水由集中供热管网供给,系统供水温度50℃,回水温度40℃,温差10℃,采用低温地板辐射采暖系统。集中供热管网出水管设置阀门,过滤器,压力表及温度计等附件。总热负荷为418.2KW,热负荷指标为35W/m2,单元立管系统阻力65KPa。2).采暖系统:采用低温地板辐射采暖系统,户内经分集水器多环路设置地埋盘管,便于用户按需调节。3).采暖管道:户内埋地盘管采用PE-X交联聚乙烯管....
通风系统:1. 住宅内厨房,暗卫生间设置变压式排气道.2. 电梯机房预留分体空调用电,建筑外墙设计外窗....图纸21张。
