高层住宅楼建筑采暖通风系统设计CAD施工图纸(人防设计)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:21870.1平方米
  • 建筑地上层数:31层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:通风,采暖,冷热源,人防
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 项目所在地:河北

附件详情

一、项目概要:

该项目位于河北省,是一个高层住宅建筑,地上31层,地下3层,建筑面积21870.1平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,人防工程说明,战时通风平面图,采暖干管及通风平面图,采暖平面图,屋顶层采暖通风平面图,采暖系统透视图,单元管井大样图等...

二、采暖系统:

该项目冬季设集中采暖,其中一~十一层为低区,十二~二十一为中区,二十二 ~三十一层为高区。
1.热源:该项目采暖热媒为50/40°C热水,由小区换热站提供,补水定压在换热站内解决。
2.采暖热负荷和阻力损失:本楼热负荷为:513.99Kw,热指标:39.11w/m.
3.本建筑采暖形式为 分户计量 ,低温热水地板辐射采暖系统,分集水器明设。
4.采暖单元热力入户管径为DN80,总热量表采用PHRLB超声波热量表,口径为DN50,流量:15m/h...

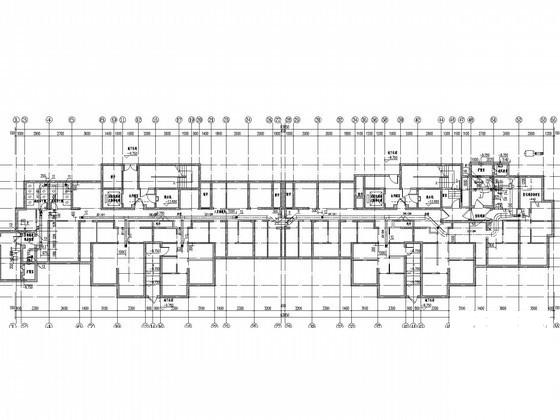

地下一层采暖干管及通风平面图

地下三层战时通风平面图

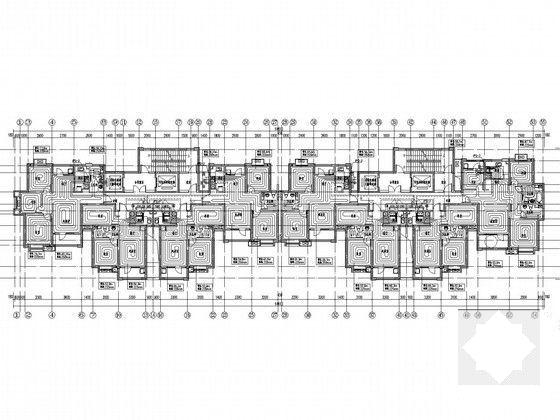

三~三十层采暖平面图

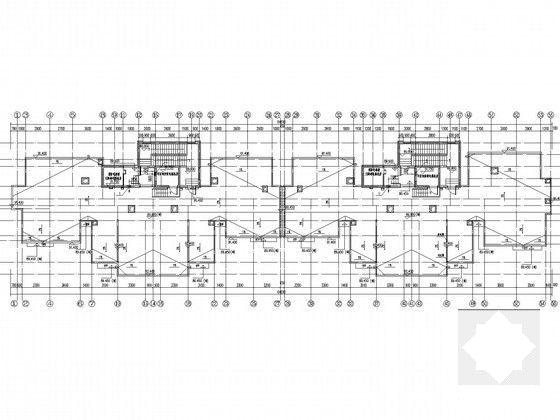

屋面层通风平面图

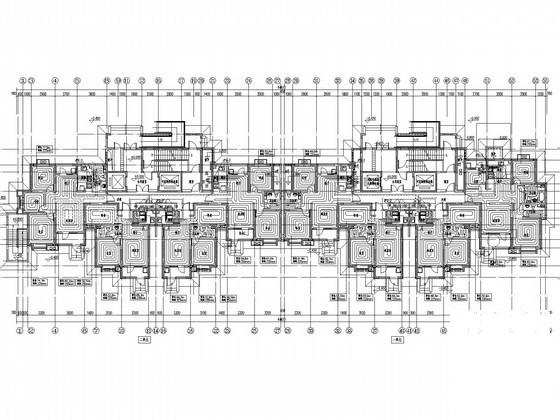

二层采暖平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层住宅楼建筑采暖通风系统设计CAD施工图纸(人防设计) - 1
    第 1 张图
  • 高层住宅楼建筑采暖通风系统设计CAD施工图纸(人防设计) - 2
    第 2 张图
  • 高层住宅楼建筑采暖通风系统设计CAD施工图纸(人防设计) - 3
    第 3 张图
  • 高层住宅楼建筑采暖通风系统设计CAD施工图纸(人防设计) - 4
    第 4 张图
  • 高层住宅楼建筑采暖通风系统设计CAD施工图纸(人防设计) - 5
    第 5 张图
  • 高层住宅楼建筑采暖通风系统设计CAD施工图纸(人防设计) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
