高层住宅楼采暖通风及防排烟系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:16723平方米
  • 建筑地上层数:34层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 项目所在地:江苏
附件详情
一、项目概要:

该项目为江苏一住宅楼采暖系统设计,总建筑面积16723平方米,地上34层,总建筑高度为98.6m。图纸内容包含设计施工说明,主要设备材料表及图例,...

二、采暖系统设计:

本楼为新建住宅,其采暖系统采用集中供热低温热水地板辐射采暖分户热计量系统。该项目采用集中供热,热源由小区集中设置的热交换站制备采暖热水,采暖供回水温度为50°C/40°C;系统为变流量,循环水泵变频运行。整个小区最高栋楼为三十四层,采暖系统分高、低区;一~十七层为低区,十八~三十四层为高区;采暖系统形式:共用立管的分户独立系统形式,即按户分环、分室控温;热计量方式:户用热量表计量方式(一户一表),即在每个入户装置处设户用热量表,并在单元入口设总热量表...

三、通风及防排烟系统设计:

1.屋顶电梯机房设排风系统。

2.一层至三十四层防烟楼梯间、防烟楼梯间前室、合用前室采用自然排烟方式...


高层住宅采暖通风及防排烟系统设计

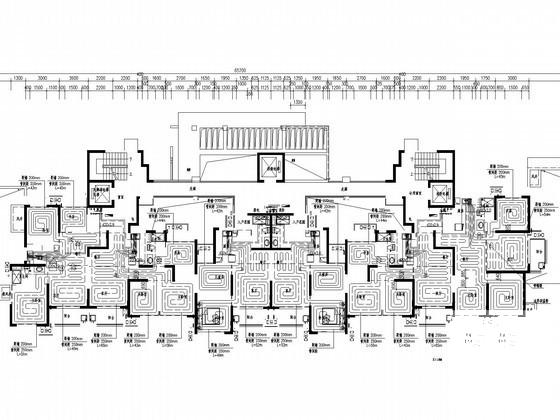

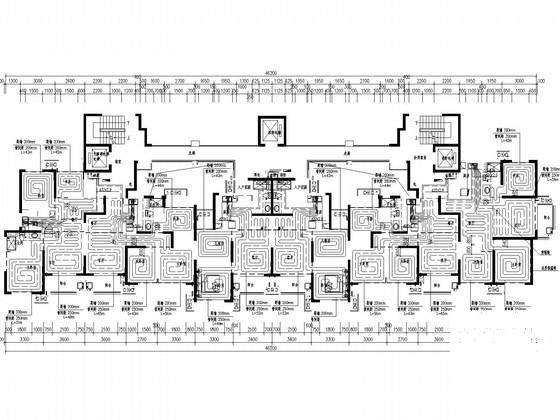

十八~三十四层采暖平面图
机房层通风平面图

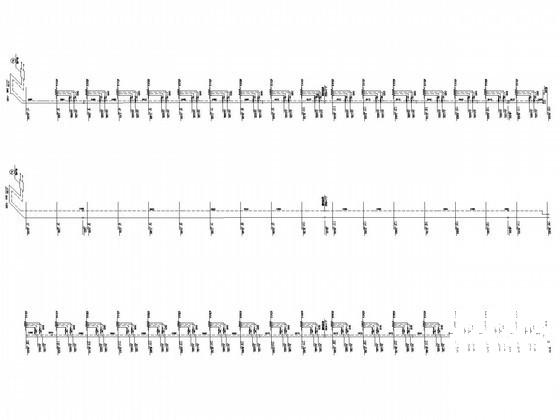

采暖系统图
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 高层住宅楼采暖通风及防排烟系统设计CAD施工图纸 - 1
    第 1 张图
  • 高层住宅楼采暖通风及防排烟系统设计CAD施工图纸 - 2
    第 2 张图
  • 高层住宅楼采暖通风及防排烟系统设计CAD施工图纸 - 3
    第 3 张图
  • 高层住宅楼采暖通风及防排烟系统设计CAD施工图纸 - 4
    第 4 张图
  • 高层住宅楼采暖通风及防排烟系统设计CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
