高层住宅楼区采暖通风设计CAD施工图纸

  • 建筑类别:住宅建筑
  • 建筑类型:高层建筑
  • 地下室:车库,人防
  • 设计阶段:施工图设计
  • 设计内容:通风,采暖,防火排烟,消防联动,人防
  • 附件设计说明:有
  • 冷热源:燃气炉
  • 采暖系统:散热器热水,低温热水地面辐射
  • 参考图纸:20-50张

附件详情

  • 设计施工说明
  • 资料目录
  • 主要设备材料表
  • 通风平面图
  • 通风原理图
  • 采暖管道平面图
  • 采暖管道系统图
  • 水暖井详图
  • 加压送风系统图
  • 安装详图
  • 示意图
  • 大样图
  • 剖面图

附件详情

本项目为天津某高层住宅区采暖通风项目。1号楼为25层住宅楼,2、3、4号楼为31层住宅楼,建筑高度均不超过100m。住宅楼地下一、二层为自行车库,地下车库与住宅楼连接。
设计范围:采暖系统设计、通风系统设计、防排烟系统设计,其中1号楼设计有夹层,根据甲方要求夹层不做采暖设计,负荷按整体空间考虑(其中换热站由甲方另行委托设计)。
采暖系统设计:1.住宅采暖方式为低温热水地板辐射采暖,供回水温度为50℃-40℃。热媒由地下室换热站提供,系统竖向分三个区,详见上表。各分区工作压力分别为0.6MPa、0.9MPa、1.2MPa。采暖系统 分户计量 ,主立管及控制阀门、热计量装置等设于管井内,立管为下供下回异程式系统;管井至户内分集水器管道沿地面后浇层敷设。
2.地板采暖散热量计算:卧室,起居室,书房按照铺设木地板计算,厨房,卫生间按铺设瓷砖计算;布置盘管时根据不同情况考虑一定的遮挡系数....
防排烟系统:
1.加压送风系统:地上部分:楼梯间采用自然排烟,每五层内可开启外窗面积不小于2平米。其合用前室设置加压送风系统,送风量不小于28000m3/h,加压送风机设在屋顶,经垂直风道及送风口将空气送到各层合用前室,每层设一个电动加压送风口。地下部分:楼梯间及合用前室共用一台加压风机,风量不小于28000m3/h,风机设置于地下车库内,吊顶安装,空气经室外取风口、取风竖井、风机后分别送入楼梯间和前室。压力控制方式详见系统图。
2.防排烟及通风系统:地下二层为设备用房。地下车库为I类汽车库,最大防火分区面积不大于2600平米,防烟分区面积不大于2000平米。排风量,排烟量按6次/h计算,火灾时补风量按照50%的排烟量计算,平时送风量取火灾时的补风量,其余风量由汽车坡道处补足。每个防....图纸41张。

图5

图6

图7

图8

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

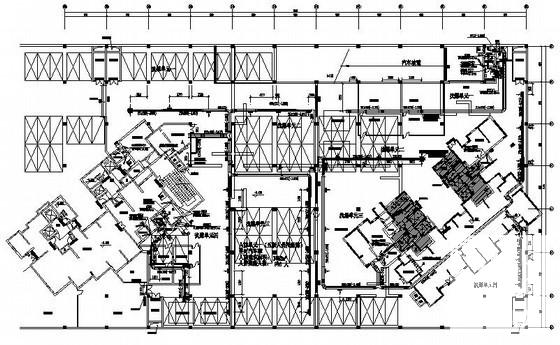

  • 高层住宅楼区采暖通风设计CAD施工图纸 - 1
    第 1 张图

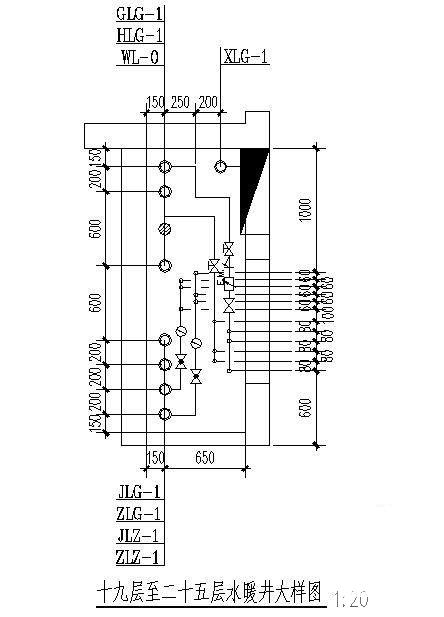

  • 高层住宅楼区采暖通风设计CAD施工图纸 - 2
    第 2 张图

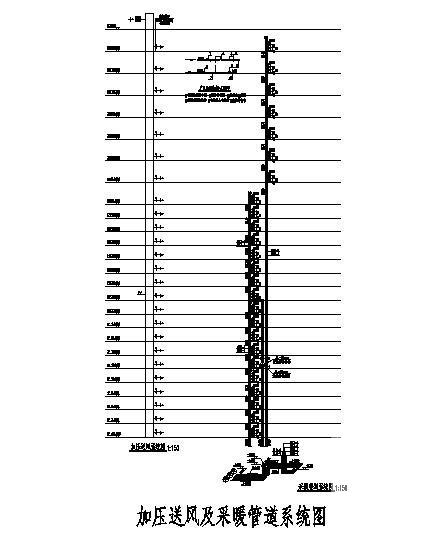

  • 高层住宅楼区采暖通风设计CAD施工图纸 - 3
    第 3 张图

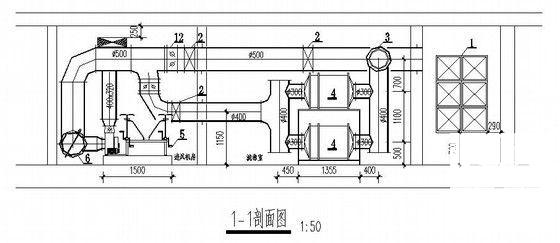

  • 高层住宅楼区采暖通风设计CAD施工图纸 - 4
    第 4 张图

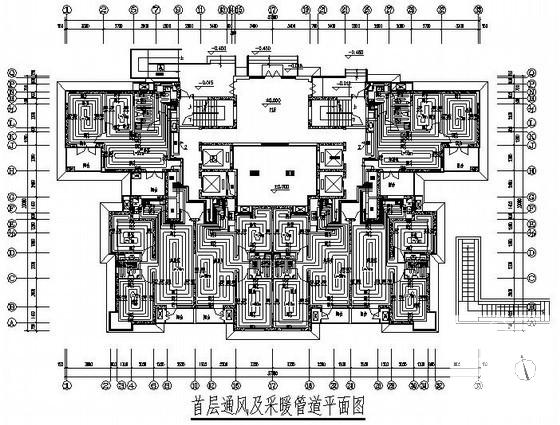

  • 高层住宅楼区采暖通风设计CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
