高层住宅楼区采暖通风设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 采暖系统:散热器供暖,热水辐射
  • 项目所在地:天津

附件详情

本项目为某工程4号地 ,1号楼为25层住宅楼,2、3、4号楼为31层住宅楼,建筑高度均不超过100m。 住宅楼地下一、二层为自行车库,地下车库与住宅楼连接。住宅采暖方式为低温热水地板辐射采暖,供回水温度为50°C-40°C。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

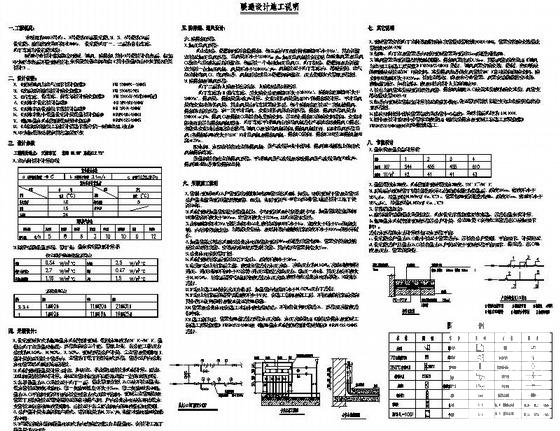

  • 高层住宅楼区采暖通风设计CAD施工图纸 - 1
    第 1 张图

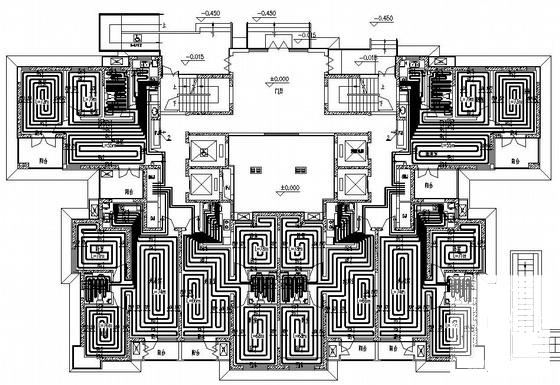

  • 高层住宅楼区采暖通风设计CAD施工图纸 - 2
    第 2 张图

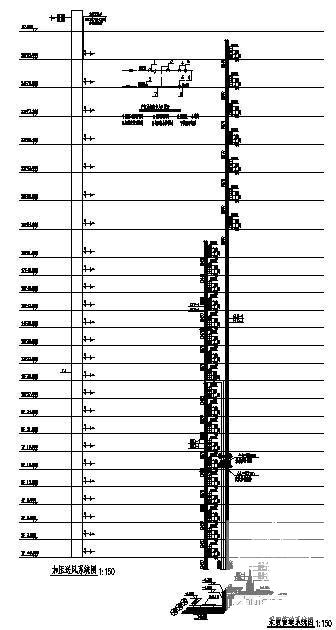

  • 高层住宅楼区采暖通风设计CAD施工图纸 - 3
    第 3 张图

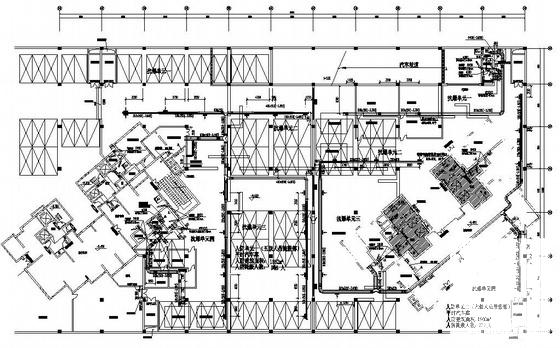

  • 高层住宅楼区采暖通风设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
