高层住宅楼采暖通风设计CAD施工图纸

  • 建筑类别:住宅建筑,综合建筑,商业建筑
  • 建筑类型:高层建筑
  • 建筑设计面积:50318.22平方米
  • 建筑高度:99.6m
  • 地上楼层:33
  • 地下楼层:1
  • 地下室:车库,人防,其它
  • 设计阶段:施工图设计
  • 设计内容:通风,采暖,防火排烟
  • 附件设计说明:有,设计参数
  • 冷热源:能源塔
  • 采暖系统:低温热水地面辐射
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

  • 设计说明
  • 资料目录
  • 设备材料表
  • 地下室通风平面图

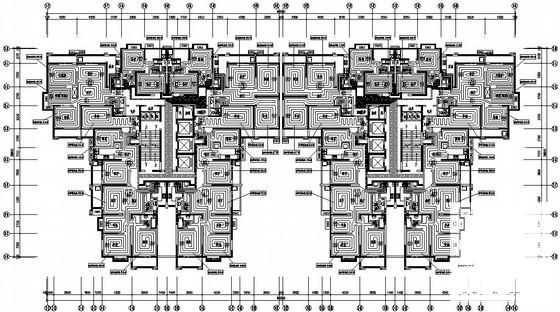

  • 采暖通风平面图
  • 采暖平面图
  • 屋面通风平面图
  • 核心筒防排烟平面图
  • 加压送风系统图
  • 暖井采暖立管示意图
  • 采暖入口示意图
  • 通风系统图
  • 暖井接管大样图
  • 埋地管施工大样图
  • 地下室人防通风设计说明及系统图
  • 地下室人防通风平面图

附件详情

本建筑为西安某城区一栋高层住宅,地下一层,地上三十三层 ,建筑高度99.60米,建筑总面积 50318.22平方米,其中地下一层1435.07m2, 一~三层商业部分6809.23m2, 四~三十三层住宅部分42073.92m2.
设计内容:本栋建筑采暖,通风,防排烟,地下室人防通风系统的设计。
采暖系统:1.住宅冬季均采用地板辐射采暖 ;
2.采暖室外计算温度:-5°C,采暖室内设计温度:卫生间25°C,其他采暖房间 20°C,建筑总耗热量1362kW,其中N1,N2低区各为323kW,N1,N2高区各为358 kW,耗热量指标为32.4 W/m;
3.本建筑采暖热水由户外热网引入,供水温度为55°C,回水温度为45°C ;
4.分户装置前的供暖管道应采用焊接钢管,公称直径 DN32 者,采用焊接;
5.地板辐射供暖系统采暖管道敷设于地板内的豆石混凝土填充层中,无坡敷设,管道内流速大于0.25 m/s;
……

,图纸共19张。

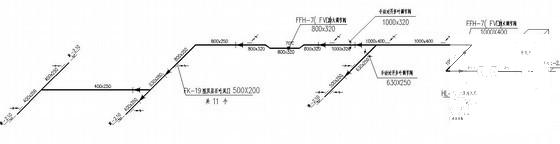

通风系统图

暖井低区层接管大样图

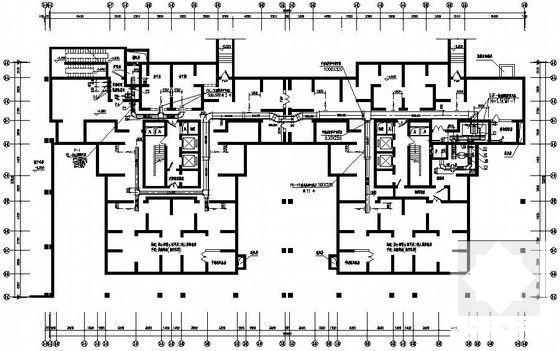

地下室人防通风平面图

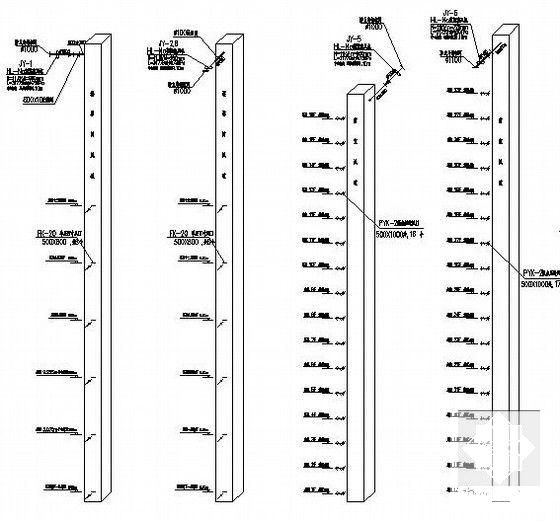

加压送风系统图

核心筒防排烟平面图

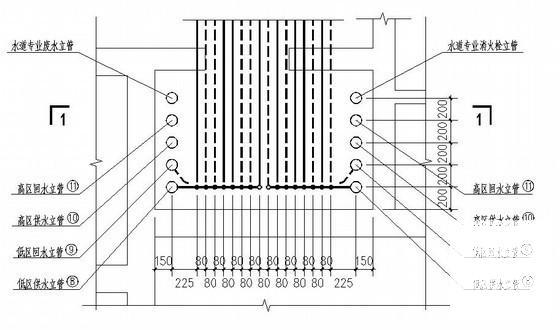

埋地交叉管施工大样图

分集水器组大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层住宅楼采暖通风设计CAD施工图纸 - 1
    第 1 张图
  • 高层住宅楼采暖通风设计CAD施工图纸 - 2
    第 2 张图
  • 高层住宅楼采暖通风设计CAD施工图纸 - 3
    第 3 张图
  • 高层住宅楼采暖通风设计CAD施工图纸 - 4
    第 4 张图
  • 高层住宅楼采暖通风设计CAD施工图纸 - 5
    第 5 张图
  • 高层住宅楼采暖通风设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
