学校主入口及门楼电气施工大样图

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：防雷接地
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：广东
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

该附件为学校主入口及门楼 电气施工图 。

概述：
该项目为广东某学校门楼。本建筑共1层，主入口门楼建筑高度9.45m，小学部门楼建筑高度8.95m。

设计范围：
配电系统；照明动力系统；防雷接地。

部分图纸摘录：

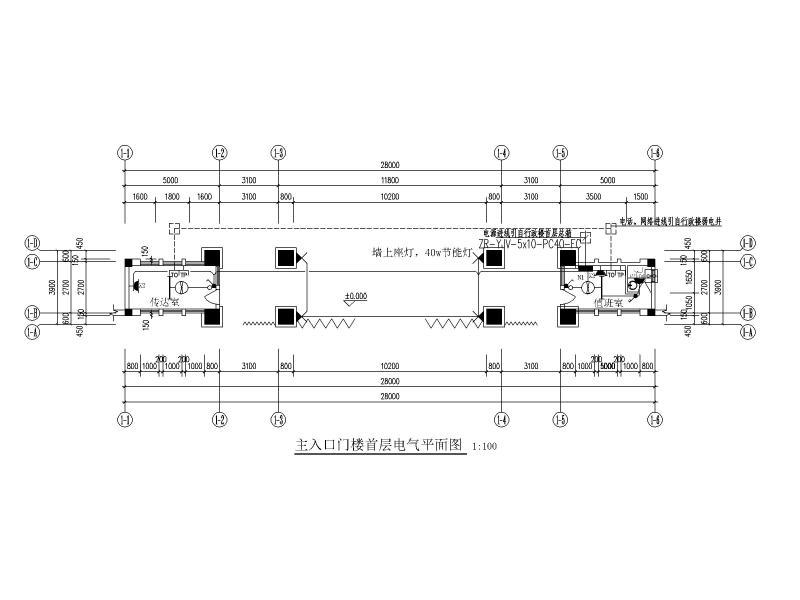

电气平面图

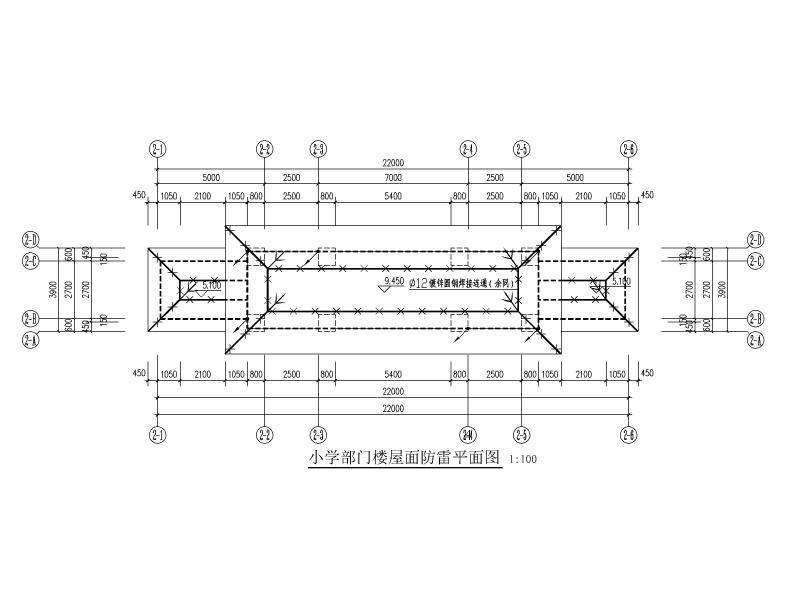

防雷平面图

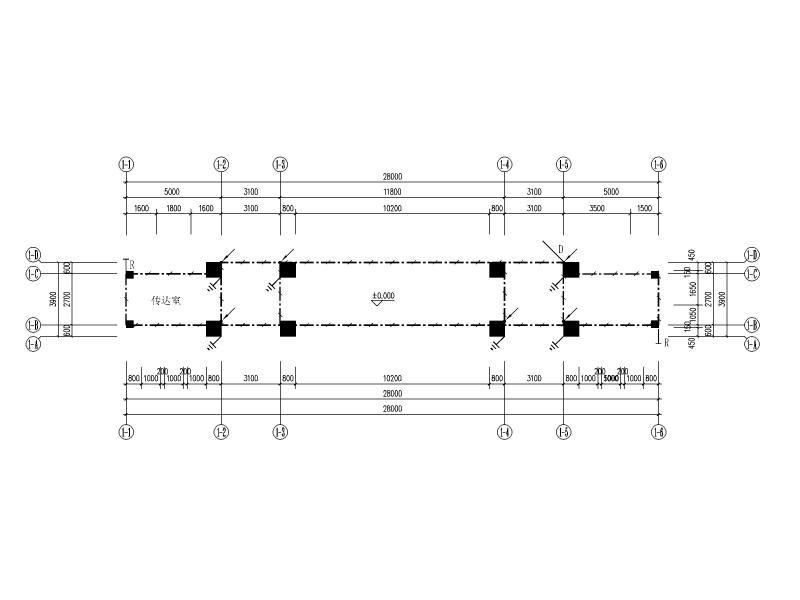

接地平面图

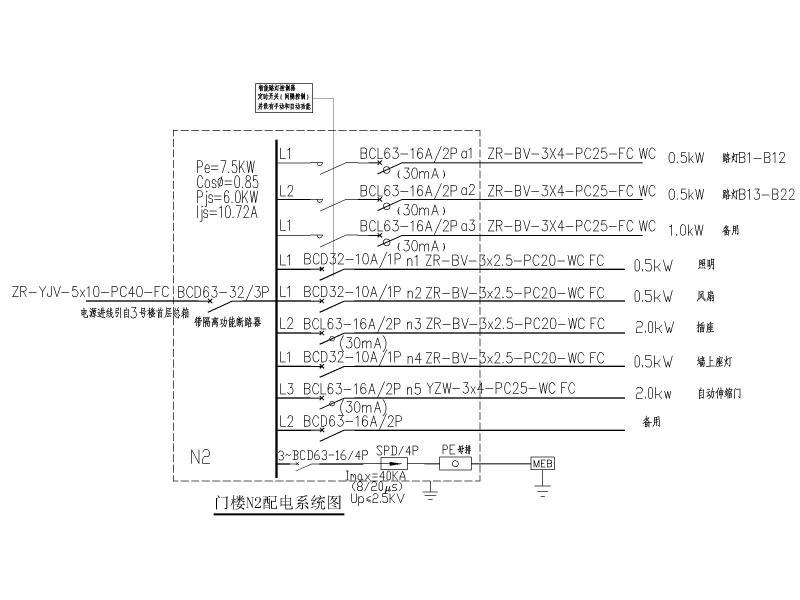

配电系统图

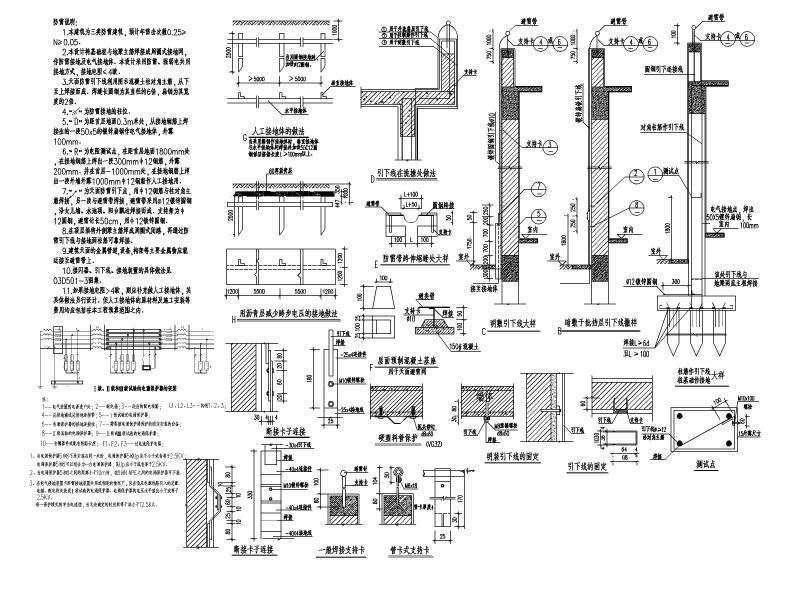

防雷大样图
电涌保护器的安装

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 学校电气施工 - 1
    学校电气施工 - 1
  • 学校电气施工 - 2
    学校电气施工 - 2
  • 学校电气施工 - 3
    学校电气施工 - 3
  • 学校电气施工 - 4
    学校电气施工 - 4
  • 学校电气施工 - 5
    学校电气施工 - 5
  • 学校电气施工 - 6
    学校电气施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
