2000座位框架结构游泳馆结构设计CAD施工图纸

【项目资料】游泳馆建筑面积11153.1平方米,看台固定总座席2000座。游泳馆看台采用钢筋混凝土框架结构(含少量剪力墙),楼板采用现浇钢筋混凝土梁板体系,地上三层,地下一层,桩基加筏板基础,基础设计等级为甲级,抗震设防烈度为7度。    【该资料包含】结构设计总说明,轴网平面布置图,桩基平面布置图,桩承台表,基础平面布置及配筋图,基础剖面详图,地下一层墙、柱平面布置及配筋图,梁板配筋图,看台斜梁剖面详图,结构平面图,看台座椅下送风孔平面布置图等共计20张图。 地下一层墙、柱平面布置及配筋图 二层板配筋图 三层结构平面布置图 屋顶层板配筋图 二层梁配筋图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

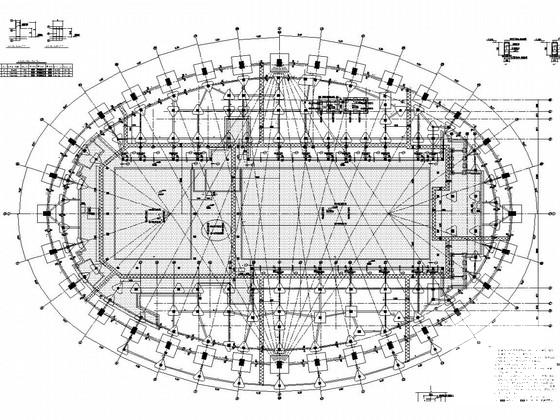

  • 2000座位框架结构游泳馆结构设计CAD施工图纸 - 1
    第 1 张图

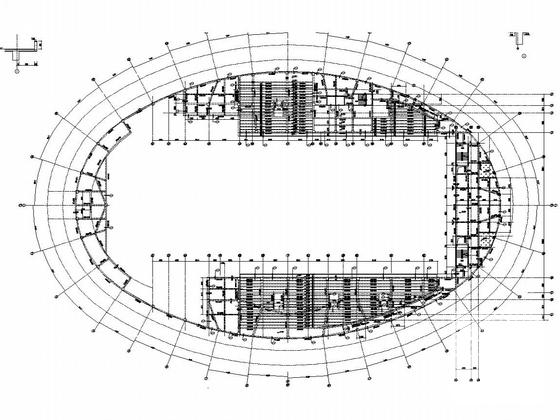

  • 2000座位框架结构游泳馆结构设计CAD施工图纸 - 2
    第 2 张图

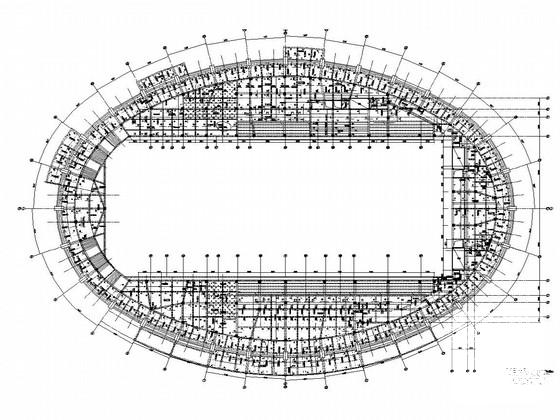

  • 2000座位框架结构游泳馆结构设计CAD施工图纸 - 3
    第 3 张图

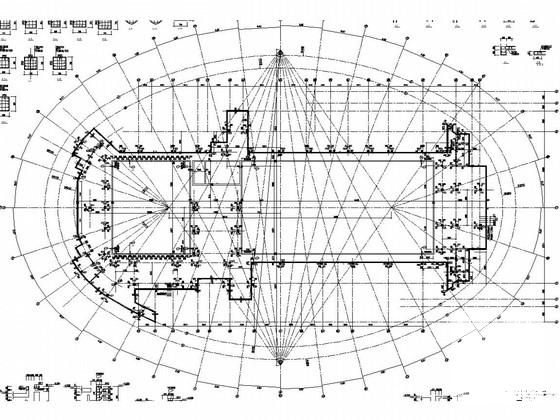

  • 2000座位框架结构游泳馆结构设计CAD施工图纸 - 4
