4层框架结构游泳馆与篮球馆结构施工图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:方案(初设图),施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:54张
  • 设计年代:近代

附件详情

本图纸为某游泳馆和篮球馆的结构施工图,该项目为全现浇钢筋混凝土结构,局部为钢和混凝土的混合机构,上部结构均为框架结构,地基类型为灌注桩,基础类型为桩承台加基础梁加片筏。均为7度设防。该项目钢屋面采用平面桁架体系。
该资料包含:结构设计总说明、钢结构设计总说明、焊接规定、基础 平面布置图 、桩位布置图、承台布置图、地下室底板配筋、钻孔灌注桩详图、梁平法施工图、钢结构 节点详图 楼梯详图 等共54张图纸。
出图时间:近代.12。

桩位布置图

地下室底板配筋

二层梁平法施工图

一层板平面布置图

屋面结构布置图

钢屋盖结构布置图(一)

钢屋盖结构布置图(二)

楼梯一层平面图

混凝土柱平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

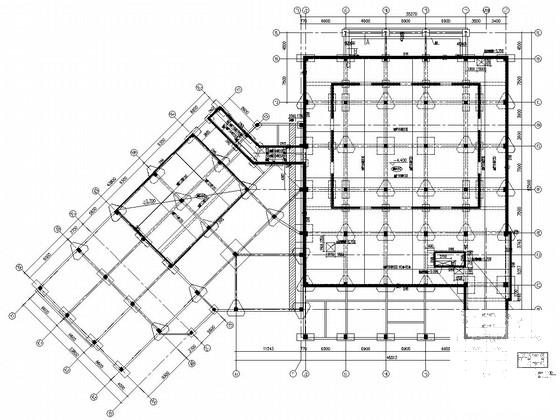

  • 框架与框架结构 - 1
    框架与框架结构 - 1

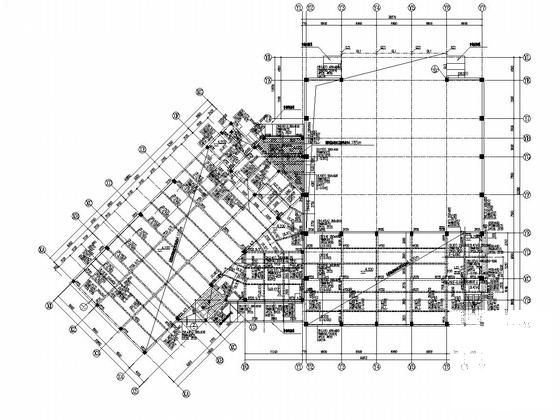

  • 框架与框架结构 - 2
    框架与框架结构 - 2

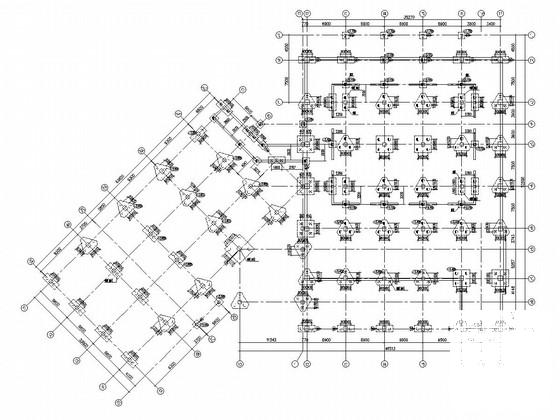

  • 框架与框架结构 - 3
    框架与框架结构 - 3

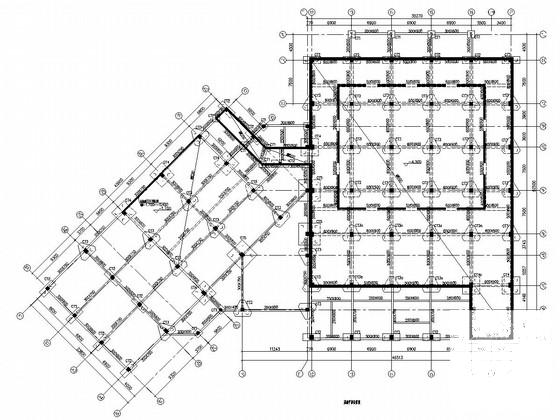

  • 框架与框架结构 - 4
    框架与框架结构 - 4

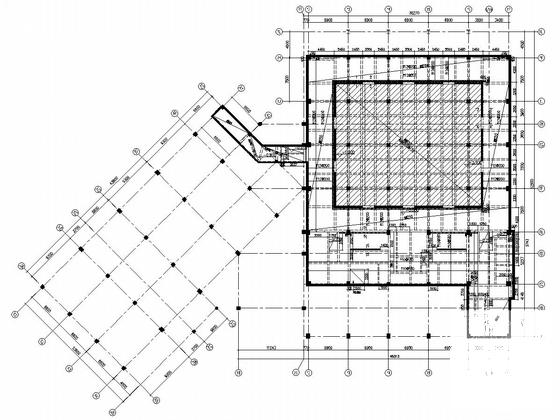

  • 框架与框架结构 - 5
    框架与框架结构 - 5
  • 框架与框架结构 - 6
    框架与框架结构 - 6
  • 框架与框架结构 - 7
    框架与框架结构 - 7
以上是部分截图,请下载附件后查看完整高清内容
