高级框架结构私人会所结构图纸(游泳馆)(基础设计等级)

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目是辽宁某高级私人会所项目,包括游泳馆等,局部采用预应力结构,分三个区,框架结构,采用独立基础,基础设计等级为丙级。
包括:结构设计总说明,预应力 混凝土工程 总说明,1区基础平面布置图,框架柱平面布置图,结梁板配筋图,结构 平面布置图 ,3区坡屋面梁配筋图,2区套管留洞图等共计31张图。

标高1.500m结构平面布置图

梁配筋图

屋面梁配筋图

梁配筋图

配筋详图

3区标高6.000m结构平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

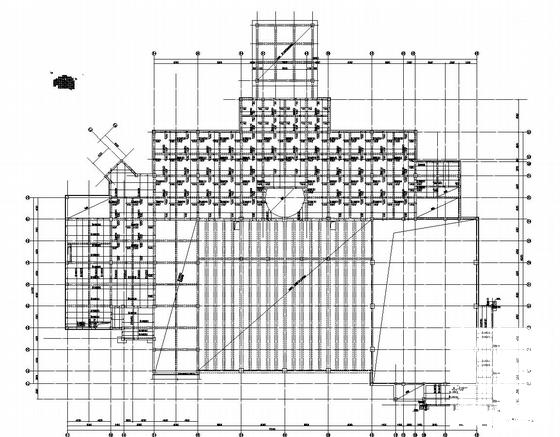

  • 高级框架结构私人会所结构图纸(游泳馆)(基础设计等级) - 1
    第 1 张图

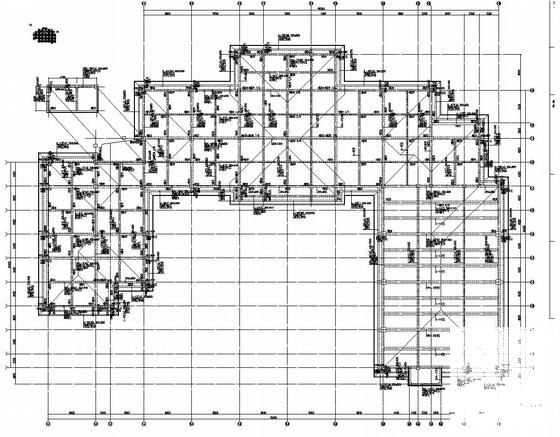

  • 高级框架结构私人会所结构图纸(游泳馆)(基础设计等级) - 2
    第 2 张图

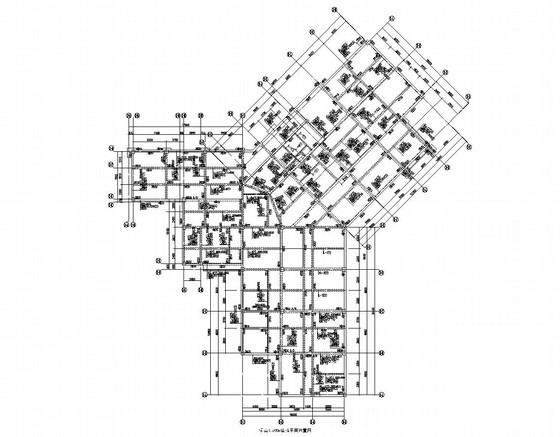

  • 高级框架结构私人会所结构图纸(游泳馆)(基础设计等级) - 3
    第 3 张图

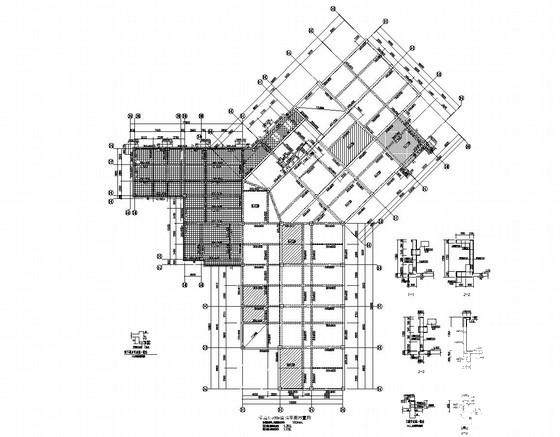

  • 高级框架结构私人会所结构图纸(游泳馆)(基础设计等级) - 4
    第 4 张图

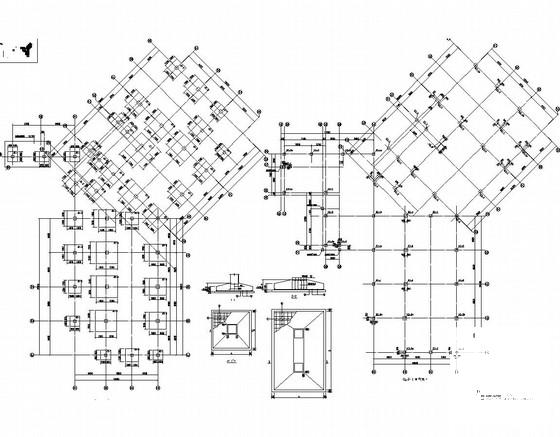

  • 高级框架结构私人会所结构图纸(游泳馆)(基础设计等级) - 5
    第 5 张图
  • 高级框架结构私人会所结构图纸(游泳馆)(基础设计等级) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
