单家独院式别墅施工图纸设计

  • 建筑高度类型:多层建筑

  • 外立面材料:幕墙,墙砖

  • 图纸设计深度:施工图

  • 图纸设计流派:现代

  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000,PDF

  • 设计效果图:有

户型为单家独院式,占地面积130平方米,建筑面积210平方米,参考造价18万。有独立小院,一层设有客厅、餐厅、厨房、卧室1间、卫生间2间、仓库、有一后院;二层设有晒台、起居室、卧室三间、卫生间2间、书房1间;

本户型外观朴实大方,色彩清新淡雅,房屋尺寸设计适中,造价适中。

门面宽12.1米*进深12米,庭院进深3.12米。高7.95米。

效果图

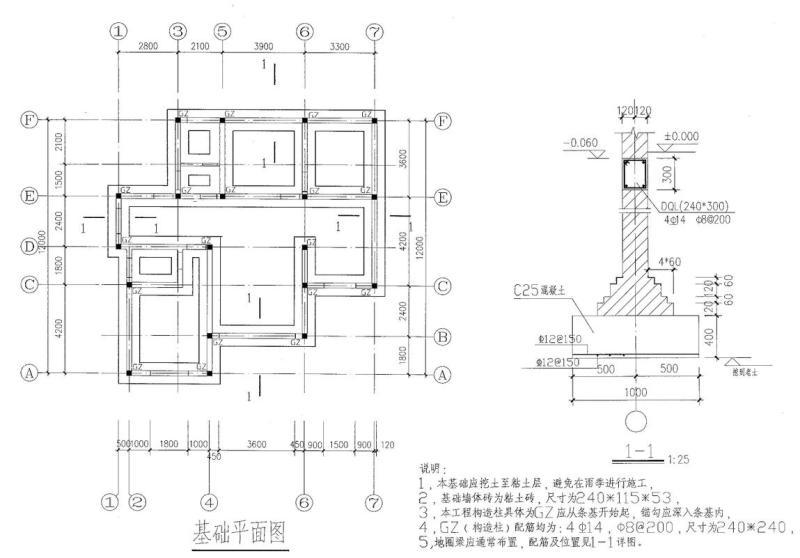

基础平面图

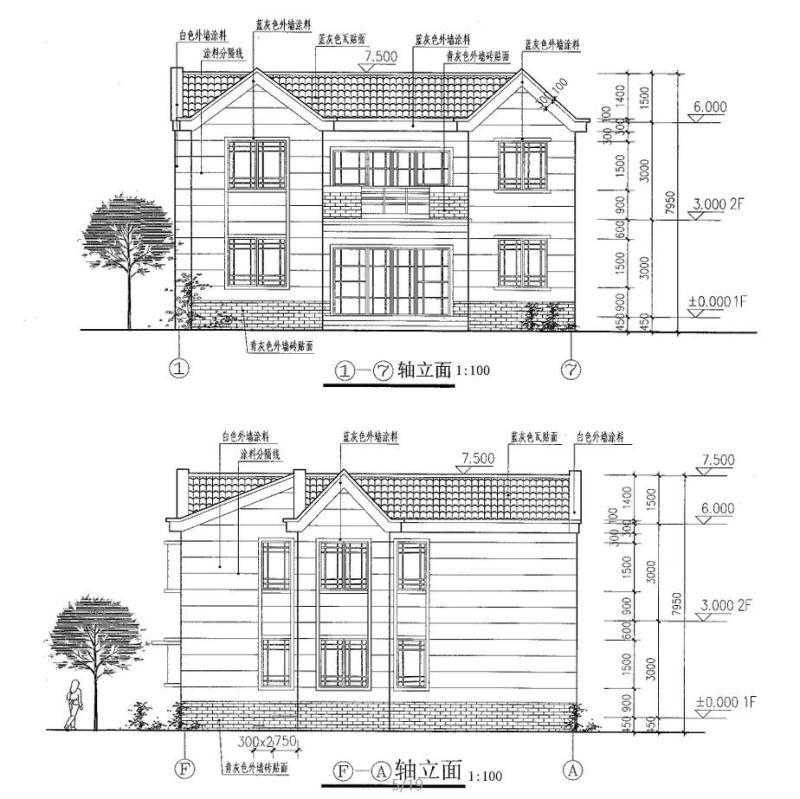

立面图

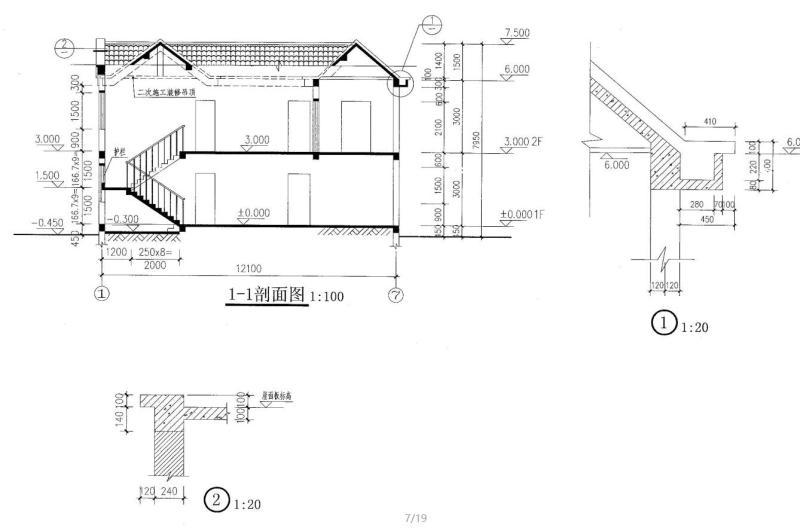

剖面图

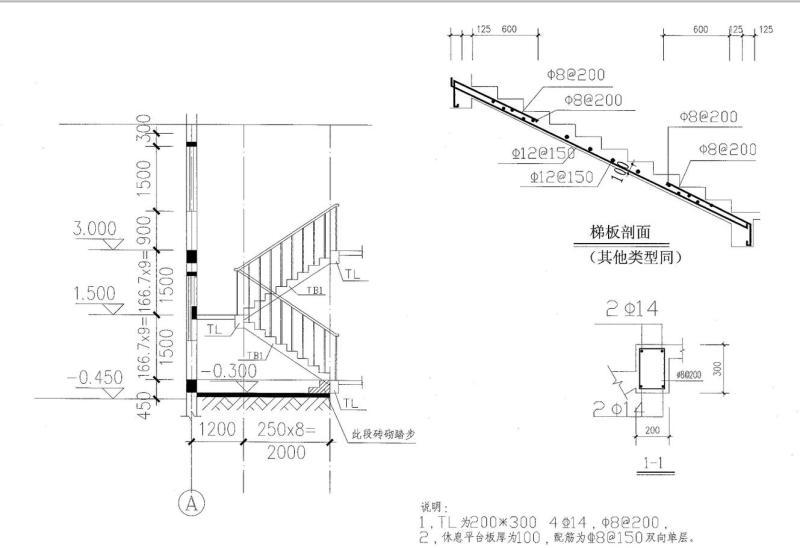

梯板剖面图

屋顶平面图

一层平面图

总缩览图


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 别墅施工设计图纸 - 1
    别墅施工设计图纸 - 1
  • 别墅施工设计图纸 - 2
    别墅施工设计图纸 - 2
  • 别墅施工设计图纸 - 3
    别墅施工设计图纸 - 3
  • 别墅施工设计图纸 - 4
    别墅施工设计图纸 - 4
  • 别墅施工设计图纸 - 5
    别墅施工设计图纸 - 5
  • 别墅施工设计图纸 - 6
    别墅施工设计图纸 - 6
  • 别墅施工设计图纸 - 7
    别墅施工设计图纸 - 7
  • 别墅施工设计图纸 - 8
    别墅施工设计图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
