4层新农村单家独院式别墅130平方米户型设计施工图纸

  • 建筑高度类型: 多层建筑

  • 外立面材料:幕墙,墙砖

  • 图纸设计深度: 施工图

  • 图纸设计流派:现代

  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000

  • 效果图 :有

砖混结构

户型为四层新农村单家独院式别墅,占地面积106.27平方米,建筑面积361.62平方米,建筑总高度14.9。一层设有客厅、餐厅、厨房、卧室、卫生间;二层设有客厅、3卧室、卫生间;三层设有起居室、4卧室(带衣柜)、卫生间;四层设有2卧室、卫生间、露台。

本户型采用红色英红瓦贴斜坡屋面,外观造型古朴大方,色彩清新淡雅,富有古色古香的韵味;房间尺度设计适宜,空间利用率高,明厨明卫,各使用空间都有较好的采光通风。

开间:11.2米,进深:10.17米

设计功能:一层:客厅、卧室、厨房、餐厅、卫生间;二层:客厅、3卧室、卫生间;三层:起居室、4卧室、卫生间;四层:2卧室、卫生间、露台。

一层106.27平方米

二层102.54平方米

三层102.54平方米

四层50.27平方米

建筑参考造价28.93万元

效果图

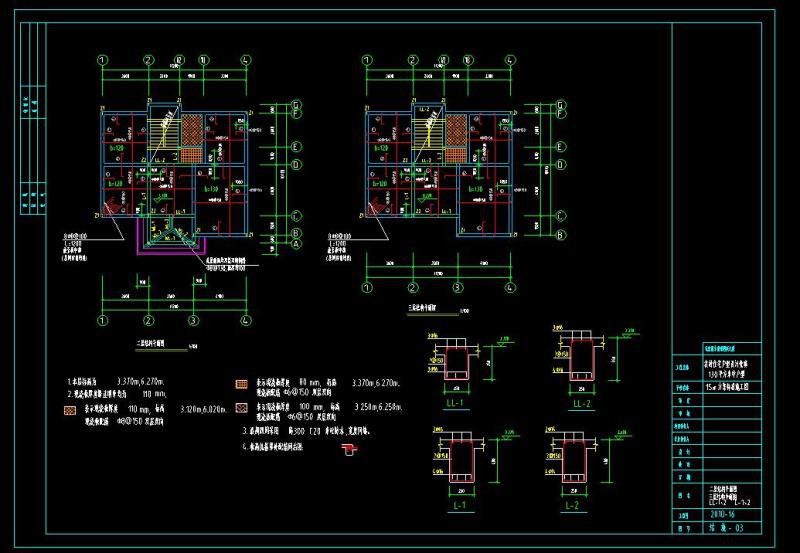

结构平面图

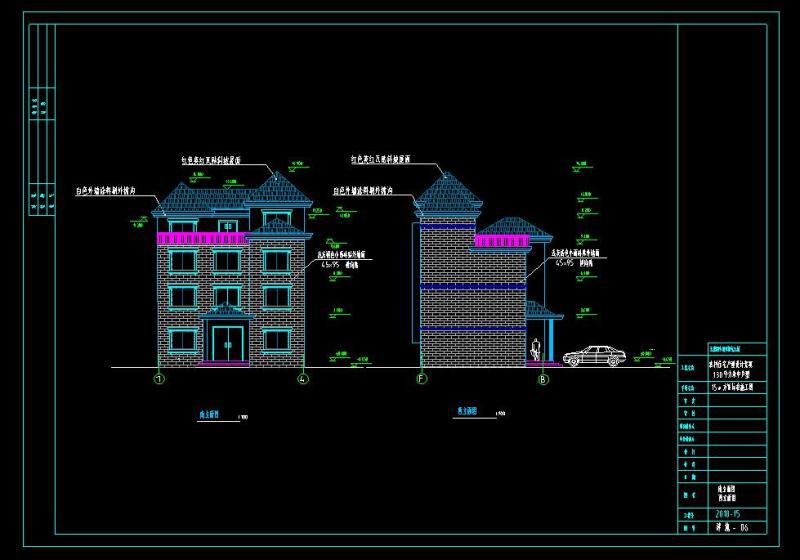

立面图

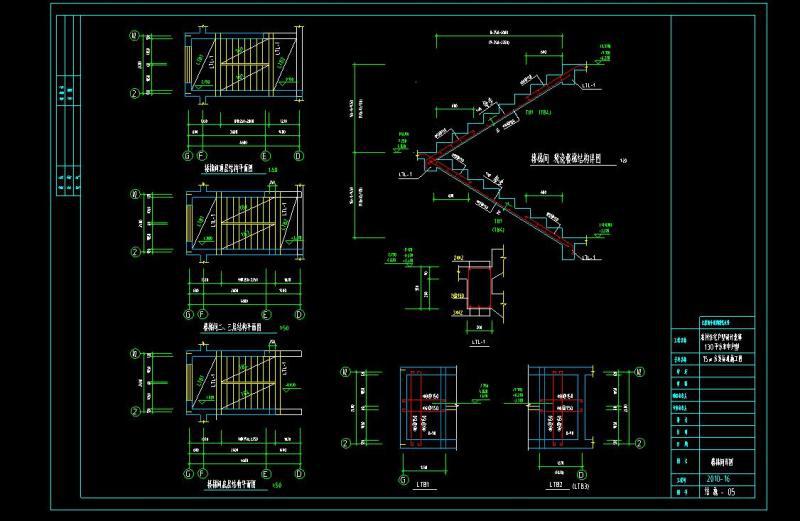

楼梯详图

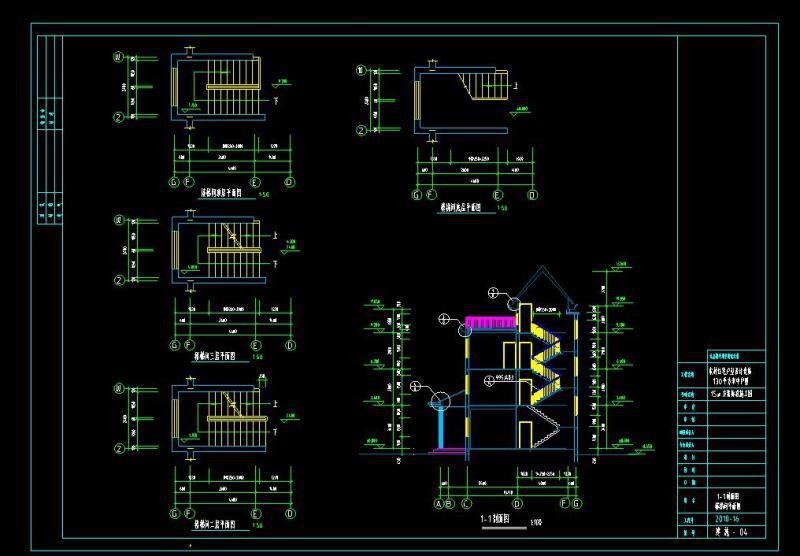

剖面图


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 别墅施工设计图纸 - 1
    别墅施工设计图纸 - 1
  • 别墅施工设计图纸 - 2
    别墅施工设计图纸 - 2
  • 别墅施工设计图纸 - 3
    别墅施工设计图纸 - 3
  • 别墅施工设计图纸 - 4
    别墅施工设计图纸 - 4
  • 别墅施工设计图纸 - 5
    别墅施工设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
