3层中西独院A型别墅建筑施工CAD图纸

  • 别墅设计类别: 独栋别墅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:砌体结构
  • 图纸设计深度:施工图
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:6张
  • 建筑设计面积:335平方米
  • 建筑高度:11.085m
  • 地上层数:3层
  • 设计效果图:无

附件详情

该资料为某二层中西独院A型别墅 建筑施工
工程建筑面积约为:335平方米、建筑设计结构形式为:砖混结构、层数为: 2层(带阁楼)、高度为:11.085米
这份参考资料包括各层建筑平面、立面、剖面图、卫生间详图、墙身大样、檐口作法等,共6张图纸
设计功能包括:客厅、厨房、卧室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

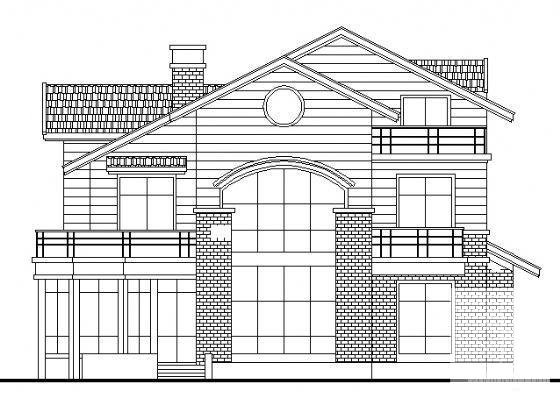

  • 3层中西独院A型别墅建筑施工CAD图纸 - 1
    第 1 张图

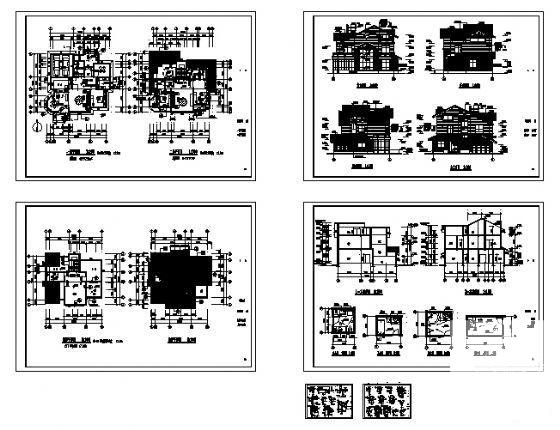

  • 3层中西独院A型别墅建筑施工CAD图纸 - 2
    第 2 张图

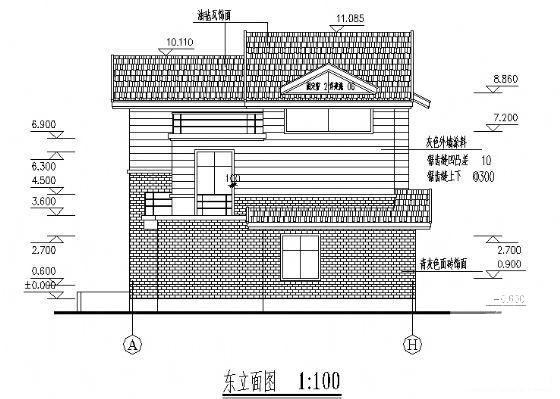

  • 3层中西独院A型别墅建筑施工CAD图纸 - 3
    第 3 张图

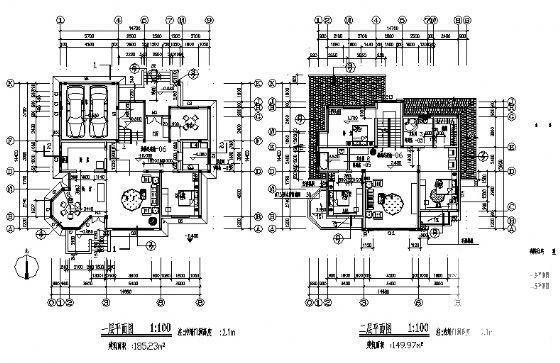

  • 3层中西独院A型别墅建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
