4层单家独院式框架结构别墅设计

  • 建筑高度类型: 多层建筑

  • 外立面材料:幕墙,墙砖

  • 图纸设计深度: 施工图

  • 图纸设计流派:现代

  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000

  • 效果图 :有

框架结构

户型为4层单家独院式别墅,占地面积121平方米,建筑面积390平方米,建筑高度11.6米。一层设有客厅、餐厅、厨房、洗衣间、储藏间;二层设有起居室、1楼悬空客厅、2间卧室、卫生间;三层设有起居室(带阳台)、卧室3间、卫生间、更衣室、书房;四层房间功能自定;

本户型采用坡屋顶,暗棕红色波形瓦,外观、造型简洁大方,色彩明快,整体平面布局紧凑、功能分区合理,房间尺度设计适宜,空间利用率高。

门面宽11.55米*进深11.975米

参考造价39万元


效果图

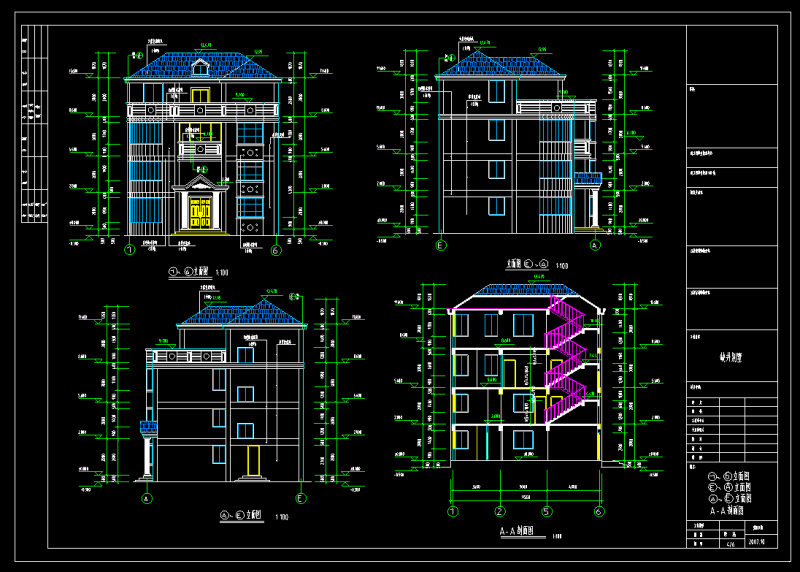

立面图

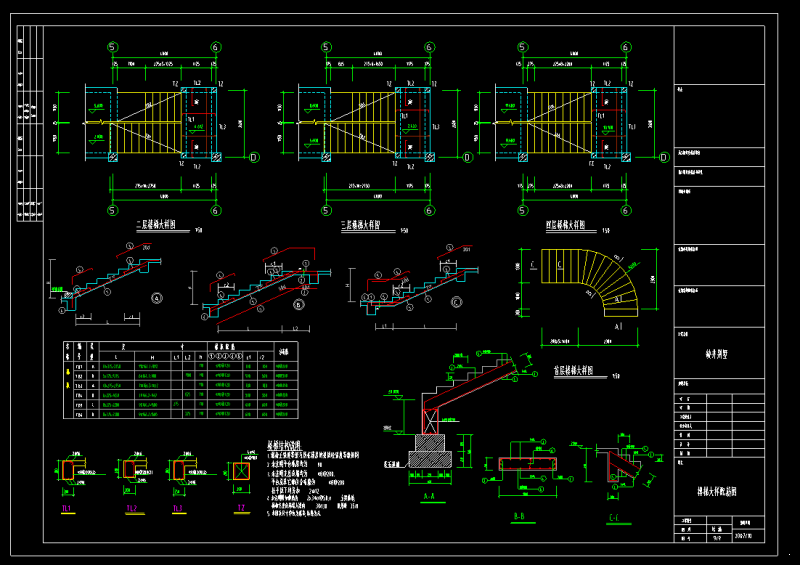

楼梯配筋图

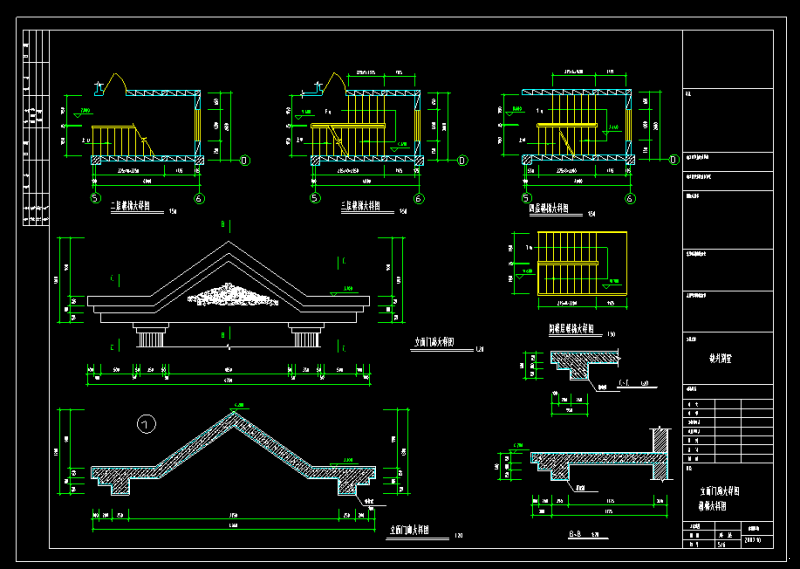

门栏大样详图

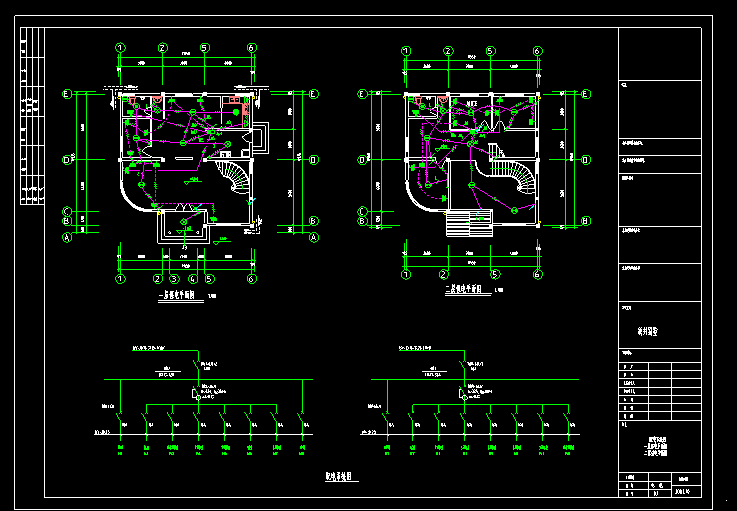

配电施工图

配电施工图1

三层平面图

一二层平面图


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架结构别墅设计 - 1
    框架结构别墅设计 - 1
  • 框架结构别墅设计 - 2
    框架结构别墅设计 - 2
  • 框架结构别墅设计 - 3
    框架结构别墅设计 - 3
  • 框架结构别墅设计 - 4
    框架结构别墅设计 - 4
  • 框架结构别墅设计 - 5
    框架结构别墅设计 - 5
  • 框架结构别墅设计 - 6
    框架结构别墅设计 - 6
  • 框架结构别墅设计 - 7
    框架结构别墅设计 - 7
  • 框架结构别墅设计 - 8
    框架结构别墅设计 - 8
以上是部分截图,请下载附件后查看完整高清内容
