7层医院医技楼电气CAD施工图纸(知名大院)

  • 建筑类别:医疗
  • 建筑设计面积:13563平方米
  • 建筑地上层数:5层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:41张
  • 地下室用途:设备用房
  • 负荷等级:一级
  • 项目所在地:西藏
附件详情:
该项目为医技楼项目。建设用地位于医院院区内。地上 5层,地下 2层,建筑总高度为25.5m.该项目总建筑面积13563m2 。地下二层为医技用房,地下一层为变电所、库房及病理科、一层为影像中心、二层为 DSA中心、三层为功能检查及内镜中心、四层为检查科、五层为输血科、屋顶为水泵房及电梯机房。图纸内容主要包含:10/0.4kV变配电系统、配电系统、 照明系统 、防雷及接地系统、电气安全等。
资料目录:
设备及材料表
电气施工图 设计说明
配电平面图
机房层配电平面图
接地平面图
照明平面图
高压系统图
低压系统图
配电系统图
竖向干线系统图
变电所平剖面布置图
变电所接地平面图
变电所照明平面图
变电所夹层接地平面图
变电所夹层照明平面图
图纸展示:

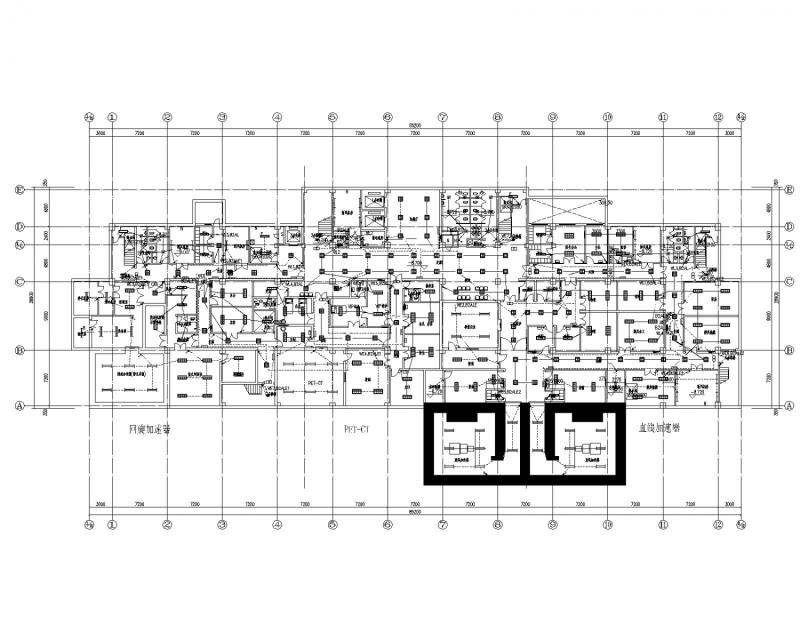

照明平面图

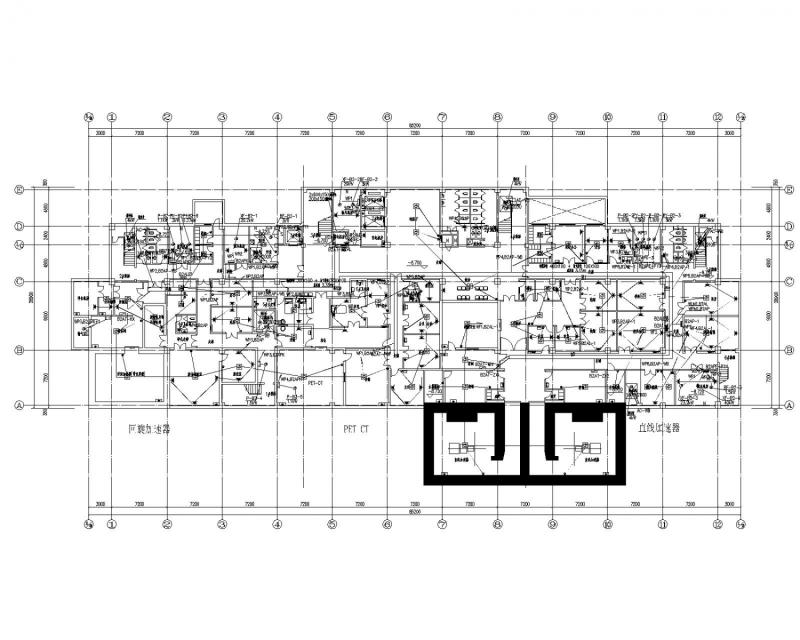

配电平面图
配电系统图

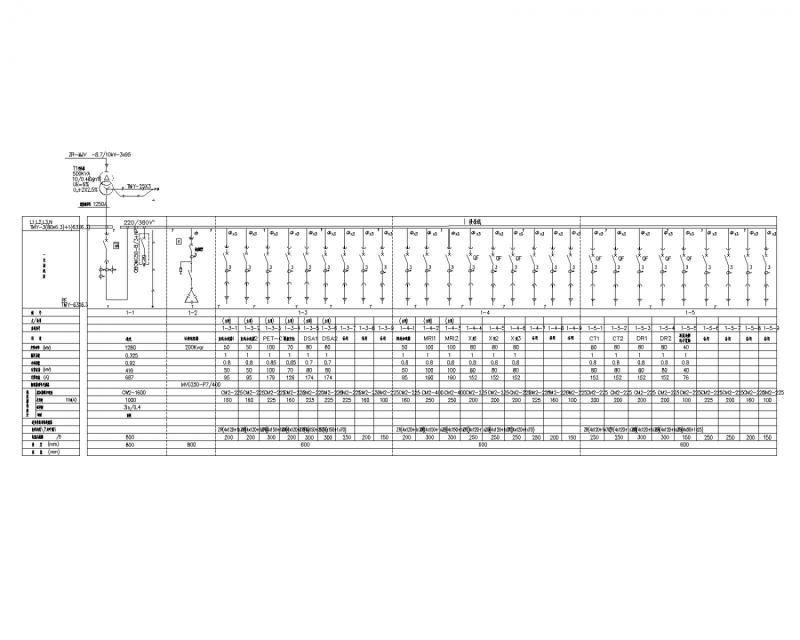

低压配电系统图
高压系统图
竖向干线系统图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 7层医院医技楼电气CAD施工图纸(知名大院) - 1
    第 1 张图
  • 7层医院医技楼电气CAD施工图纸(知名大院) - 2
    第 2 张图
  • 7层医院医技楼电气CAD施工图纸(知名大院) - 3
    第 3 张图
  • 7层医院医技楼电气CAD施工图纸(知名大院) - 4
    第 4 张图
  • 7层医院医技楼电气CAD施工图纸(知名大院) - 5
    第 5 张图
  • 7层医院医技楼电气CAD施工图纸(知名大院) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
