医院病房大楼基坑支护设计CAD图纸

附件详情

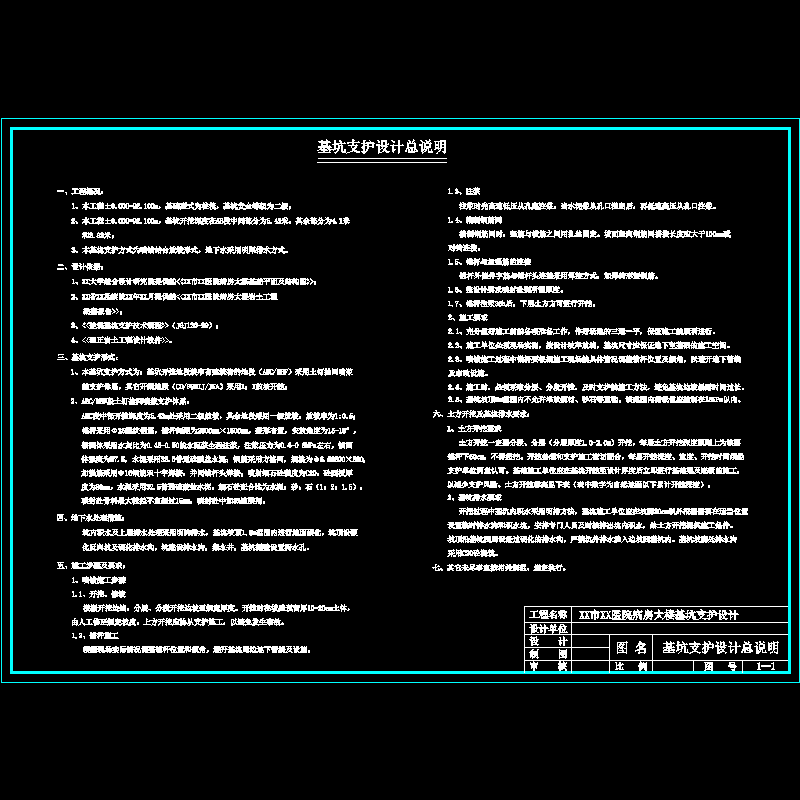

基坑支护设计总说明
一、项目概要
1、该项目±0.000=92.100m，基础型式为桩筏，基坑安全等级为二级；
2、该项目±0.000=92.100m，基坑开挖深度在AB段中间部分为5.43米，其余部分为4.1米 和3.83米；
3、本基坑支护方式为喷锚结合放坡形式，地下水采用明渠排水方式。
三、基坑支护形式：

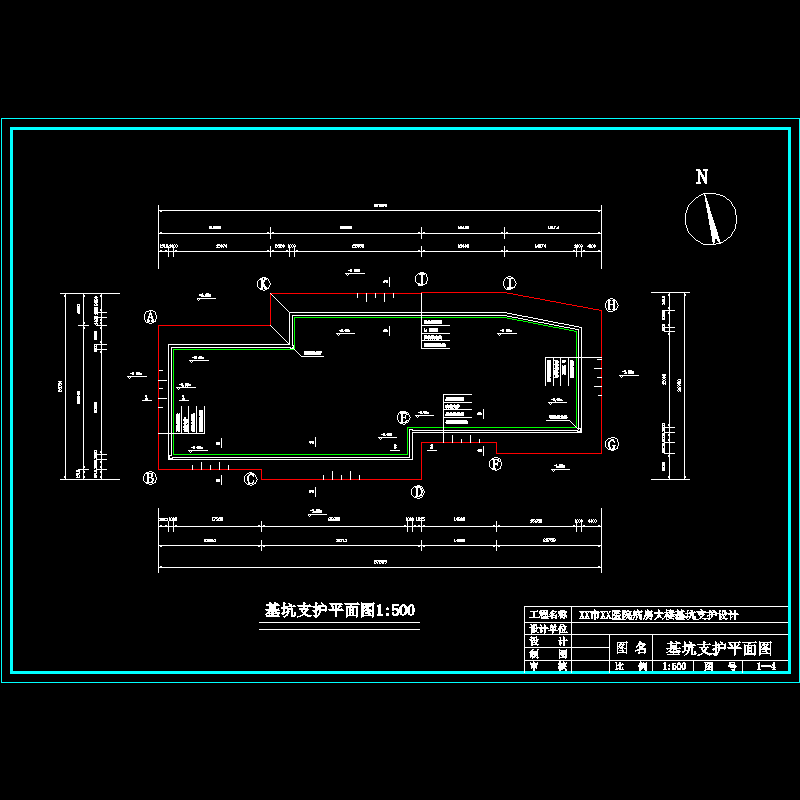

1、本基坑支护方式为：基坑开挖地段狭窄有建筑物的地段（ABC/DEF）采用土钉挂网喷浆 的支护体系，其它开阔地段（CD/FGHIJ/JKA）采用1：1放坡开挖；
2、ABC/DEF段土钉挂网喷浆支护体系：
ABC段中部开挖深度为5.43m处采用二级放坡，其余地段采用一级放坡，放坡率为1:0.5； 锚杆采用Φ25螺纹钢筋，锚杆间距为2000mm×1500mm，菱形布置，安放角度为15-18°， 锚固体采用水灰比为0.45-0.50的水泥浆全程注浆，注浆压力为0.4-0.8MPa左右，锚固 体强度为M7.5，水泥采用32.5普通硅酸盐水泥；钢筋采用方格网，规格为φ6.5@200×200, 加强筋采用Φ16钢筋双十字焊接，并同锚杆头焊接；喷射细石砼强度为C20，砼面板厚 度为80mm，水泥采用32.5普通硅酸盐水泥，细石砼配合比为水泥：砂：石（1：2：1.5）， 喷射砼骨料最大粒径不宜超过15mm，喷射砼中加3%速凝剂。
四、地下水处理措施：
坑内积水及上层滞水处理采用明沟排水，基坑坡顶1.5m范围内进行地面硬化，坑顶设硬化反向坡及硬化排水沟，坑底设排水沟，集水井，基坑侧壁设置泻水孔。
