火车站广场地下室电气施工图纸

搜索更多资源
  • 建筑类别：交通建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：18176.21平方米
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 地下室用途：其它
  • 负荷等级：二级,三级
  • 接地方式：TN-S
  • 项目所在地：福建
  • 强电设计：供配电系统,电气照明,接地安全,其它
  • 弱电设计：视频监控系统,其它

该附件为厦门某火车站广场地下室电气图纸。

概况：
该项目位于厦门市某火车站，总占地面积216103.7283平方米。总共一层地下室，建筑总面积为18176.21平方米。本项目为火车站南广场及其片区市政配套工程。本项目规模属于大型建筑，建筑耐火等级为一级，结构为框架剪力墙结构。

设计范围：
照明配电系统；防雷接地系统；
智能照明系统；监控系统等

部分图纸摘录：

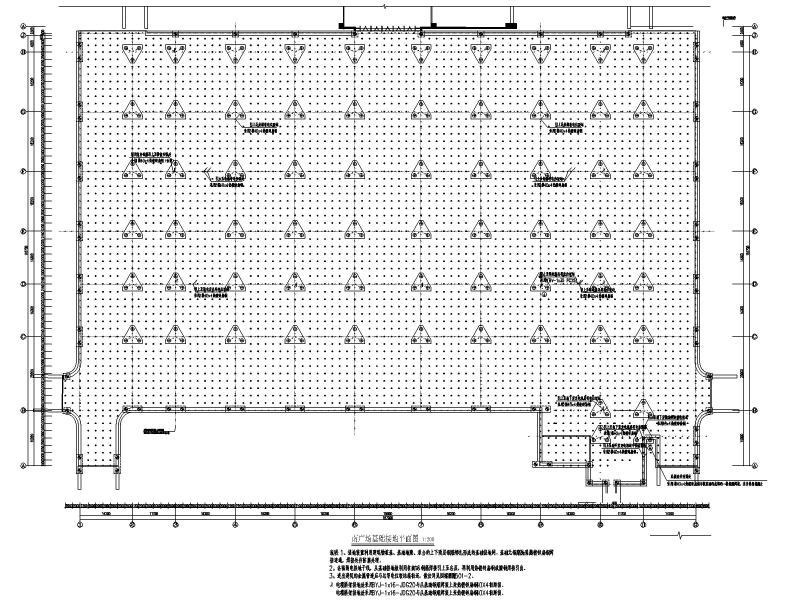

基础接地平面图

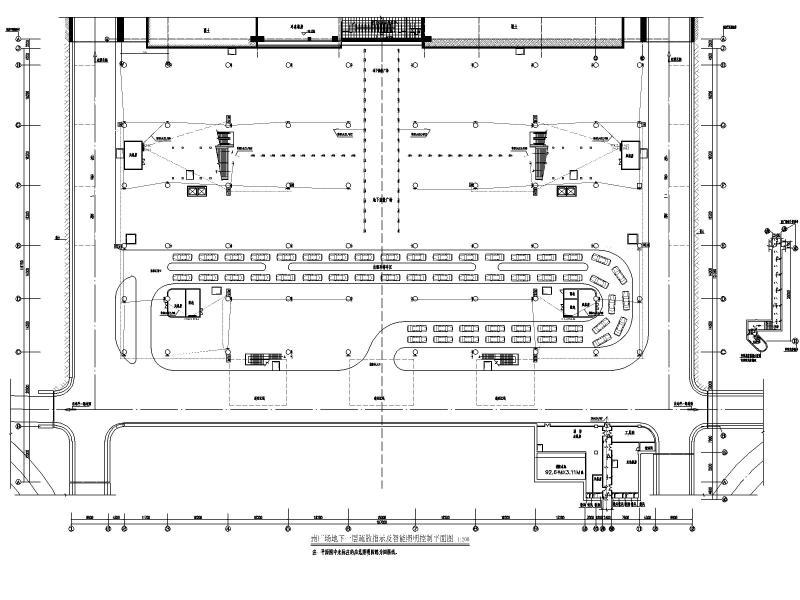

疏散指示及智能照明控制平面图

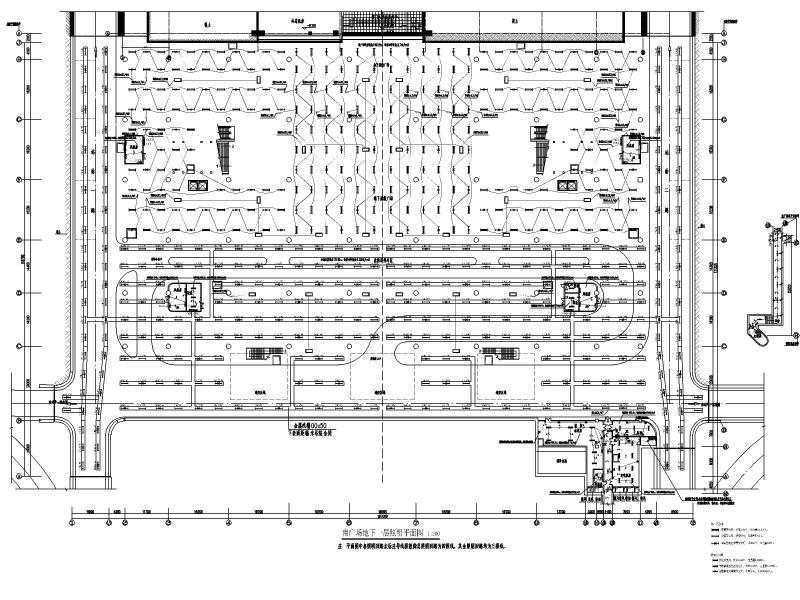

照明平面图

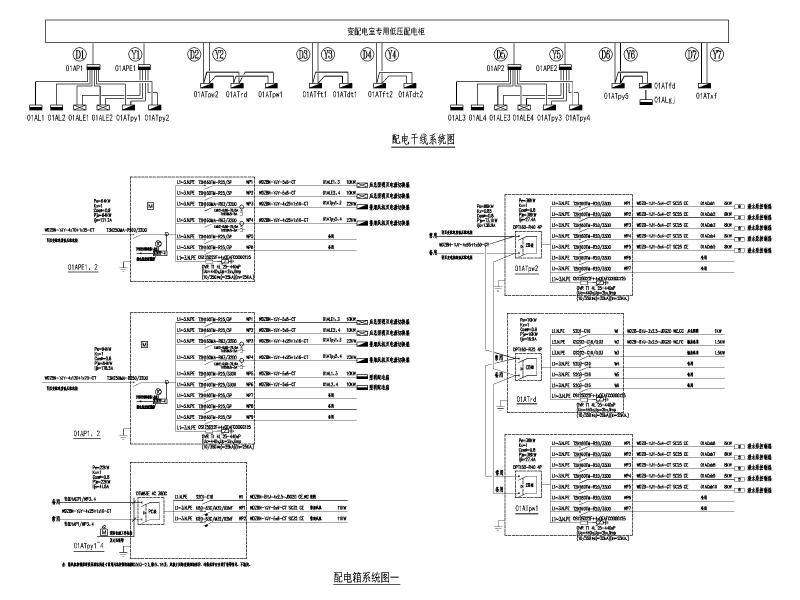

配电系统图

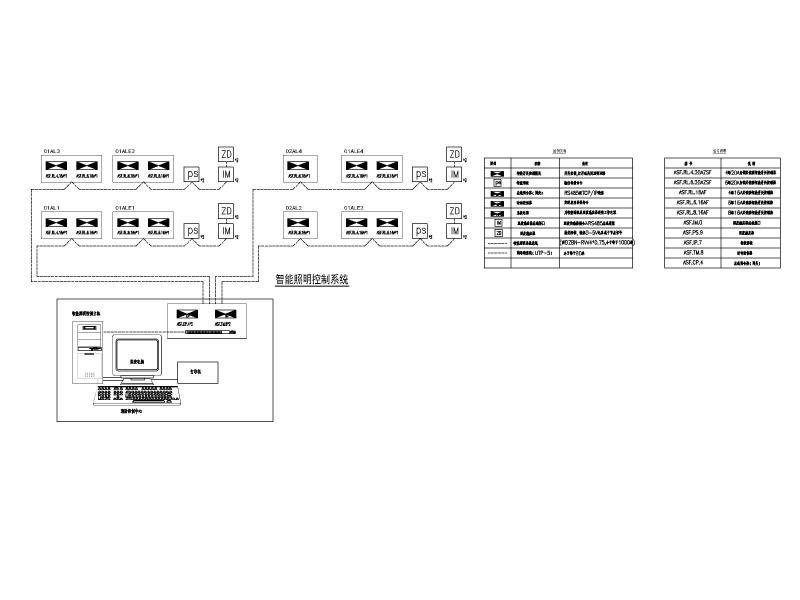

智能照明系统图




闭路监控系统网络拓扑图


以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 地下室电气施工图 - 1
    地下室电气施工图 - 1
  • 地下室电气施工图 - 2
    地下室电气施工图 - 2
  • 地下室电气施工图 - 3
    地下室电气施工图 - 3
  • 地下室电气施工图 - 4
    地下室电气施工图 - 4
  • 地下室电气施工图 - 5
    地下室电气施工图 - 5
  • 地下室电气施工图 - 6
    地下室电气施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
