70885平米3层广场综合地下室空调通风设计施工图纸

  • 附件设计说明:有
  • 建筑类别:商业,其他
  • 建筑设计面积:70884.55平方米
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,同程式
  • 节点大样:集分水器
  • 项目所在地:重庆

附件详情

  • 资料目录
  • 设备材料表
  • 工程设计说明
  • 施工说明
  • 通风及防排烟布置平面图
  • 空调风管布置平面图
  • 空调水管布置平面图
  • 超市空调水系统流程图
  • 冷水机房平面图
  • 空调及锅炉机房平面图

附件详情

稿件为重庆某大型商业广场地下室部分空调通风设计施工图纸;地下室总建筑面积70884.55平方米,其中-1层为地下超市,-2、-3层为地下车库,-1层带一个夹层含一部分酒店配套用房和一部分超市后勤用房。建筑高度为16.2m,负一层超市为大型商业建筑。
设计范围:
1. 地下超市的中央空调及防排烟设计
2. 地下室车库、变配电间、柴油发电机房、冷冻机房、锅炉房等设备用房的通风系统设计
3.公共卫生间厕所间等场所的排风系统
4.夹层及游泳池部分的中央空调设计

,图纸共17张,知名设计院设计。

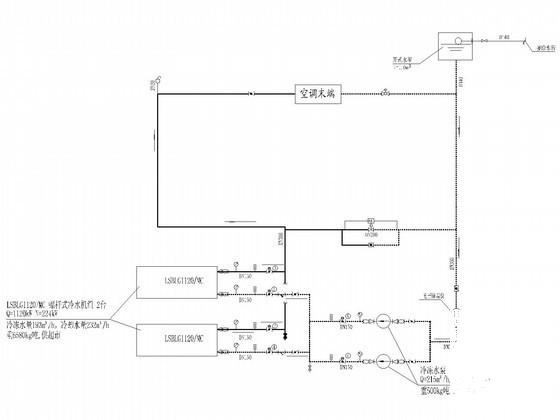

超市空调水系统流程图

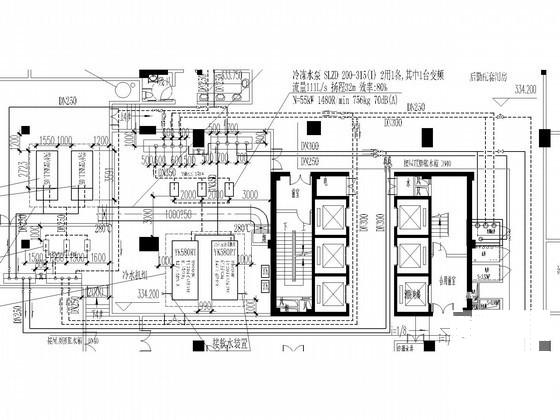

空调及锅炉机房平面图

空调水管布置平面图

通风及防排烟布置平面图

地下室空调通风施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

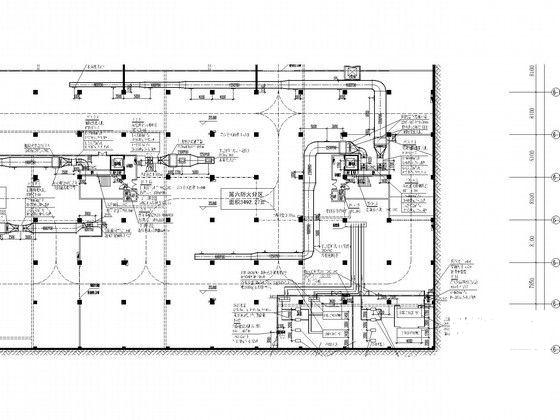

  • 地下室空调通风 - 1
    地下室空调通风 - 1

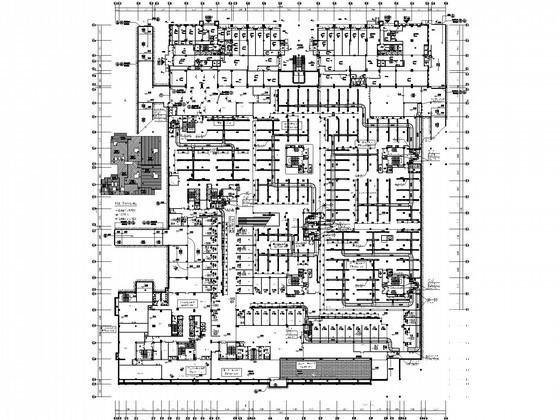

  • 地下室空调通风 - 2
    地下室空调通风 - 2
  • 地下室空调通风 - 3
    地下室空调通风 - 3
  • 地下室空调通风 - 4
    地下室空调通风 - 4
  • 地下室空调通风 - 5
    地下室空调通风 - 5
  • 地下室空调通风 - 6
    地下室空调通风 - 6
以上是部分截图,请下载附件后查看完整高清内容
