火车站雨棚CAD施工图纸

• 建筑类别：交通建筑

• 建筑高度：单层建筑

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 抗震设防烈度：7度抗震

• 风压：0.75kpakN/平方米

• 设计年代：近代

工程名称：

某项目外墙样板施工图

工程地点：

工程位于东莞市

建设概况：

本项目共6个组团，其中2组团为4#~13#共计10个单体建筑组成的建筑群。本组团建筑最高点位于7#楼研发楼的钟楼，建筑标高73.23米。

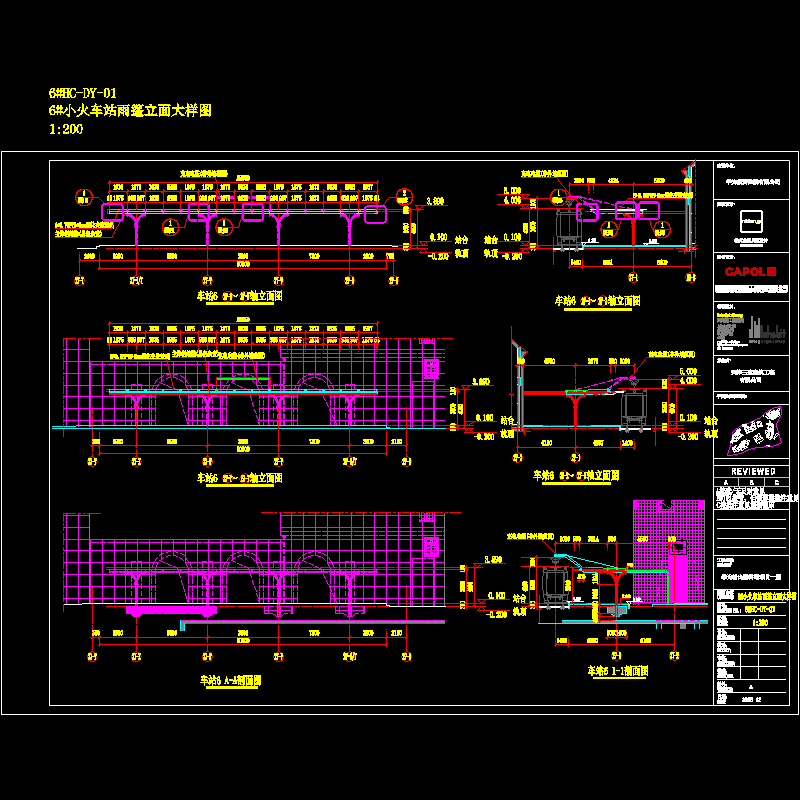

小火车站雨蓬立面图

车站雨棚轴剖面图

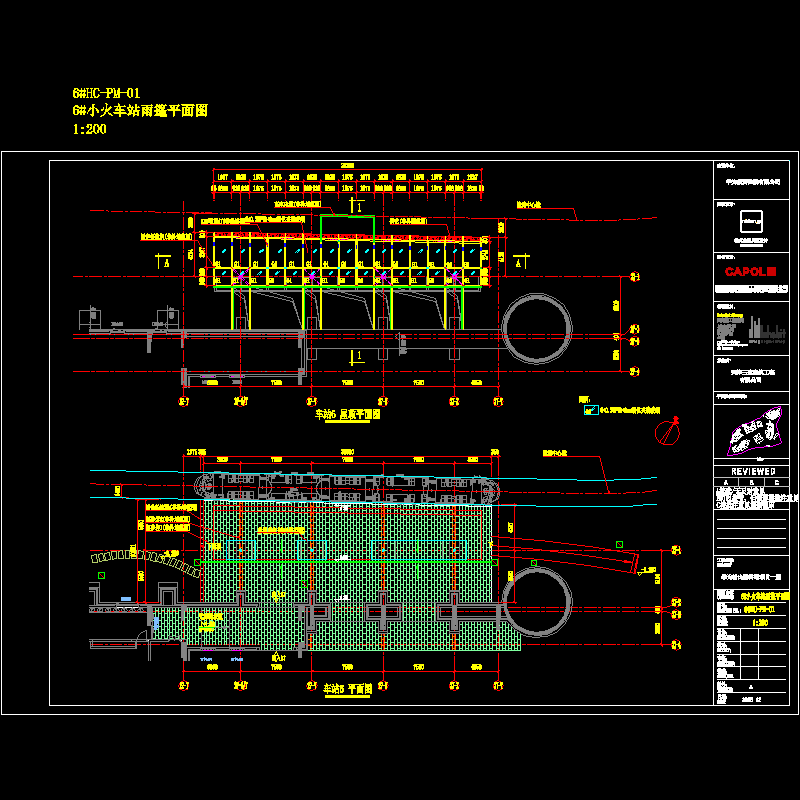

火车站雨棚平面图

雨棚屋顶平面图

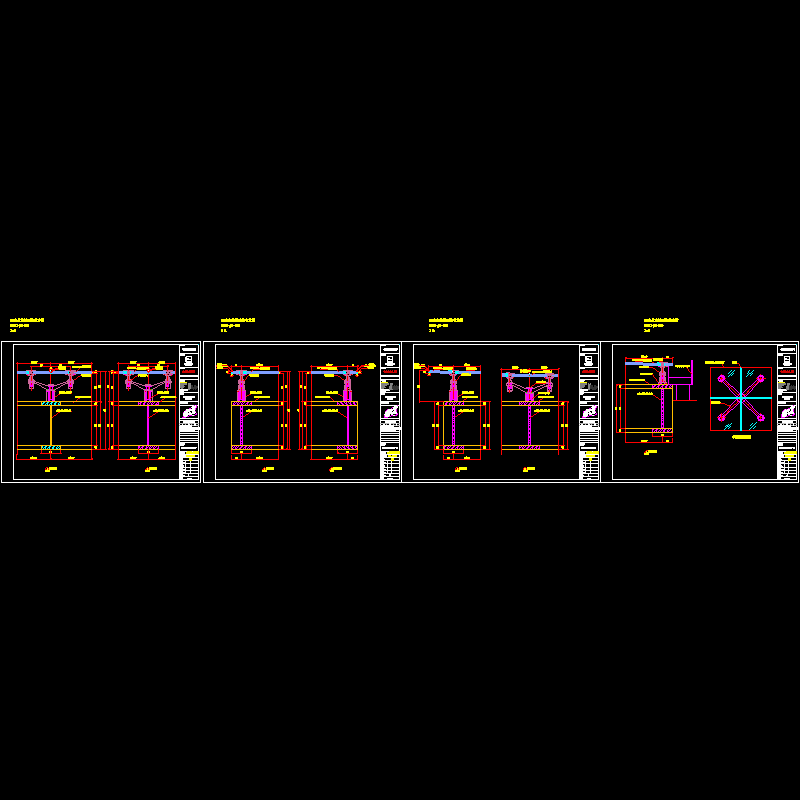

雨棚竖剖节点图
