6层大型火车站换乘服务设施工程电气图纸（甲级院）

附件详情

该项目是新建太原南站换乘服务设施工程行包房及客运用房，地下二层，地上主体六层。其中地下一层、地下二层为行包库，一层含行包库、业务大厅、信息机房及办公，二层设厨房、洗浴间，五层设培训室，六层设行车室；其余房间为生产用房。该项目总建筑面积14878平方米 ，建筑高度为24.76m。
该项目用电负荷等级为一级，采用两路10KV电源供电；在室外设置两座箱式变电站，在地下一层设置一座配电室；在一层设置一座弱电机房，一座消防控制室；采用集中报警系统。

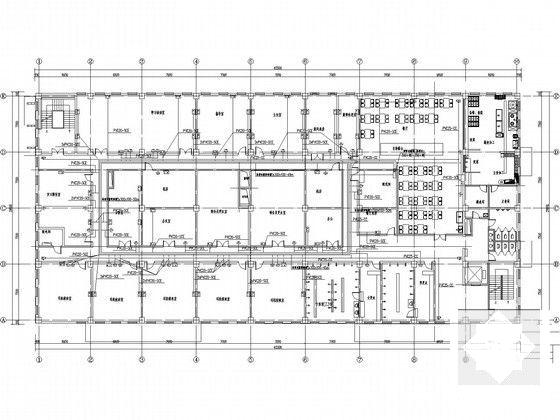

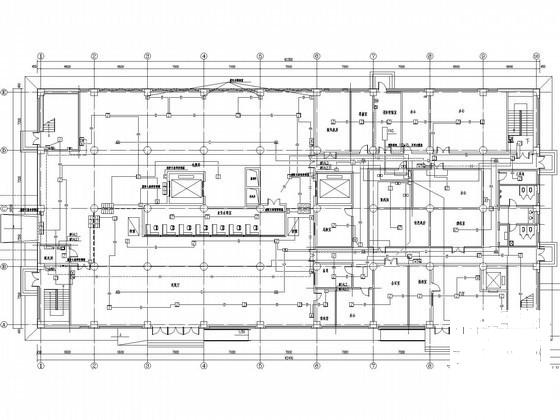

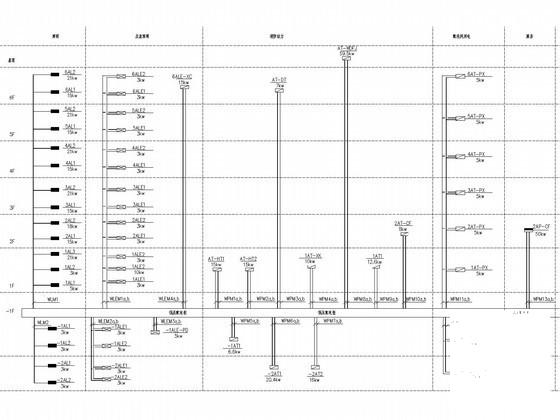

内容包括：强弱电计说明，电气电外线，室外箱变系统图，竖向干线系统图，低压配电系统图，配电箱系统图，防雷接地平面图，综合布线系统图，视频监控系统图，火灾自动报警系统图，照明平面图，动力平面图，弱电平面图等。
