2层砖混结构火车站广场公厕结构施工图纸（建筑施工CAD图纸）
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.60kN/平方米
- 雪压：0.60kN/平方米
- 参考图纸：8张
- 设计年代：近代
附件详情
该项目是火车站广场建设的1#公厕,地上二层，建筑高度为8.20米；建筑占地面积：83.35平方米，总建筑设计面积：166.7平方米。为砖混结构，条形基础，抗震设防烈度为8度。
结构专业该资料包含：
结构设计说明
，基础平面图，一、二层板配筋图，屋面构架顶板配筋图，屋面构架梁平法施工图，梁图，楼梯图。
建筑专业该资料包含：建筑设计说明，节能说明，平面图，立面图，剖面图，
节点图
。
分享投稿时间：近几年

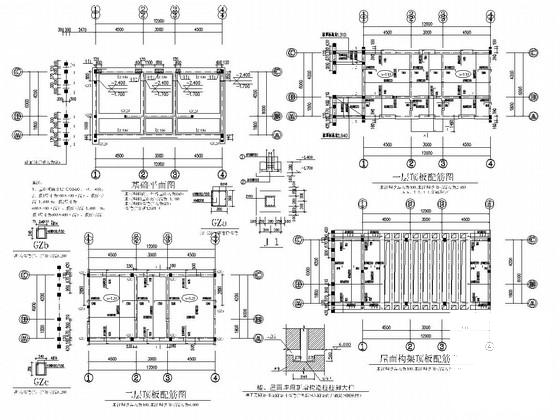

基础、梁板图

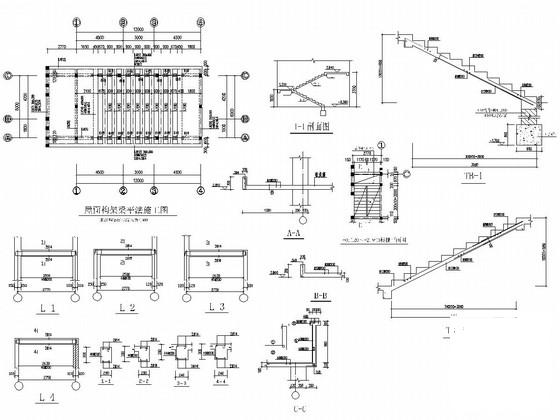

楼梯图

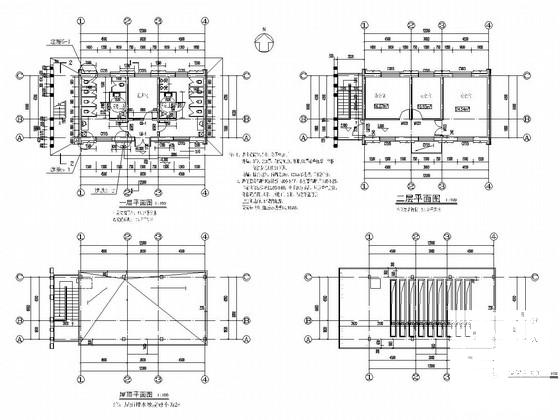

平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -

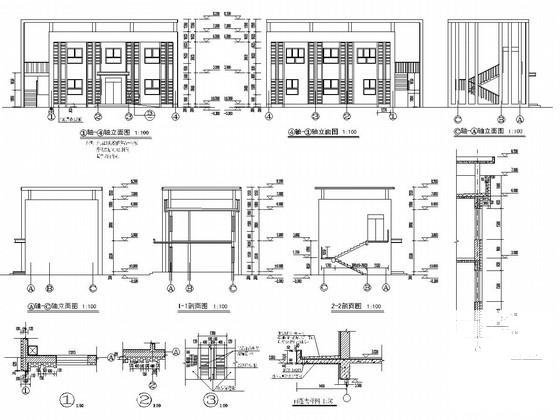

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-23
- 评论次数：0
- 浏览次数：0
- 文件大小：1.01 MB
- 收藏次数：0
-
文件名称：
附件-995879995559906707589.rar
