二类高层电信楼给排水设计施工图纸_消火栓灭火系统和消防系统cad图

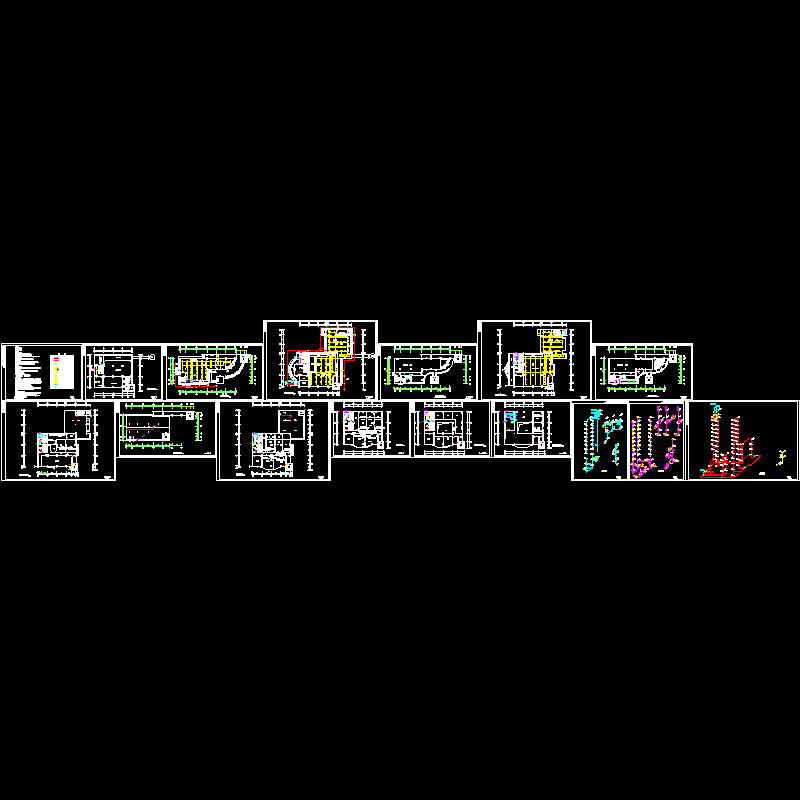

该项目属二类高层建筑.生活给水拟分二个区,1~3层为低区,由市政管网水压直接供水;4层及以上为高区,由屋顶水箱供水.泵房内设生活水加压泵,补水至屋顶水箱.泵房内设消防加压泵和水池,以满足消防水量及水压.室内消火栓灭火系统用水量20L/s,屋顶设生活消防合用水箱,水箱贮存消防用水12m3 。 　　 图纸内容包括：1.图例及说明 2.地下层给排水平面 3.A区各层给排水平面 4.BC区各层给排水平面 5.消防系统图 6.排水系统图 7.给水系统图 8.BC区屋顶给排水平面 9.A区屋顶给排水平面
