单层钢框架电影院结构施工大样图2020

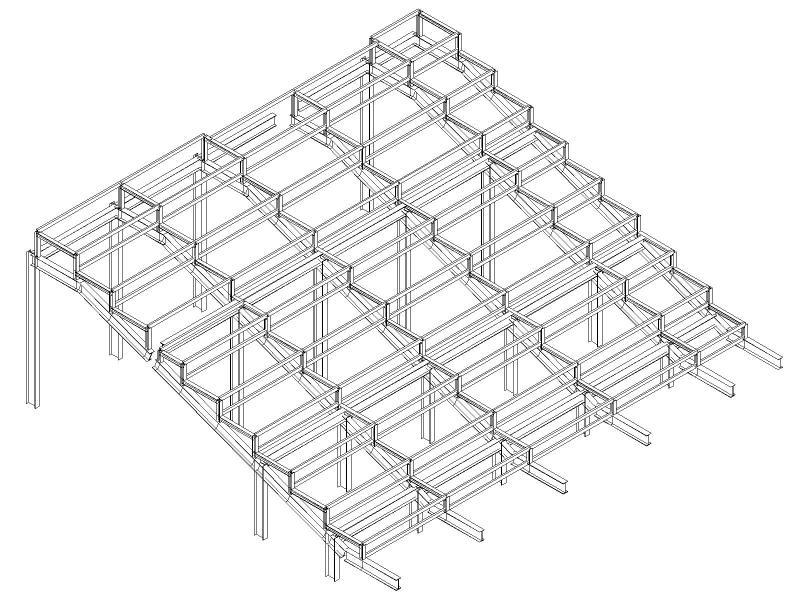

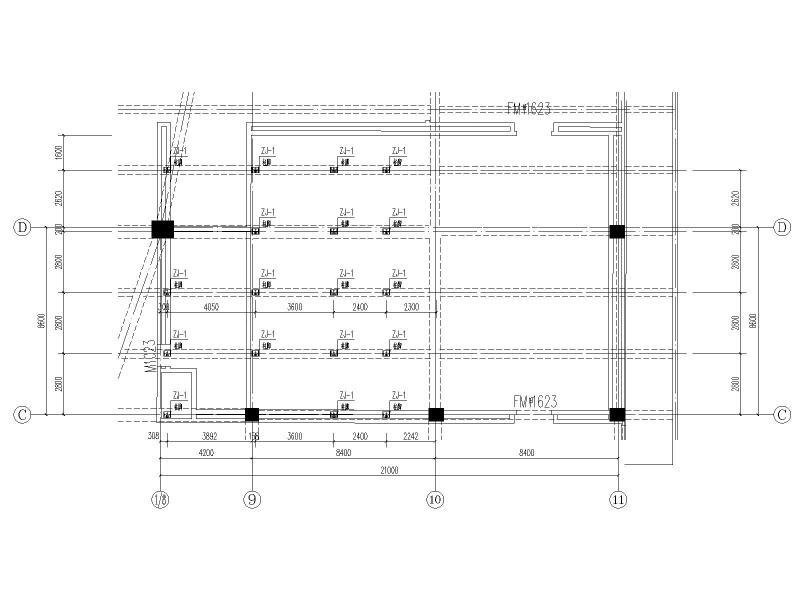

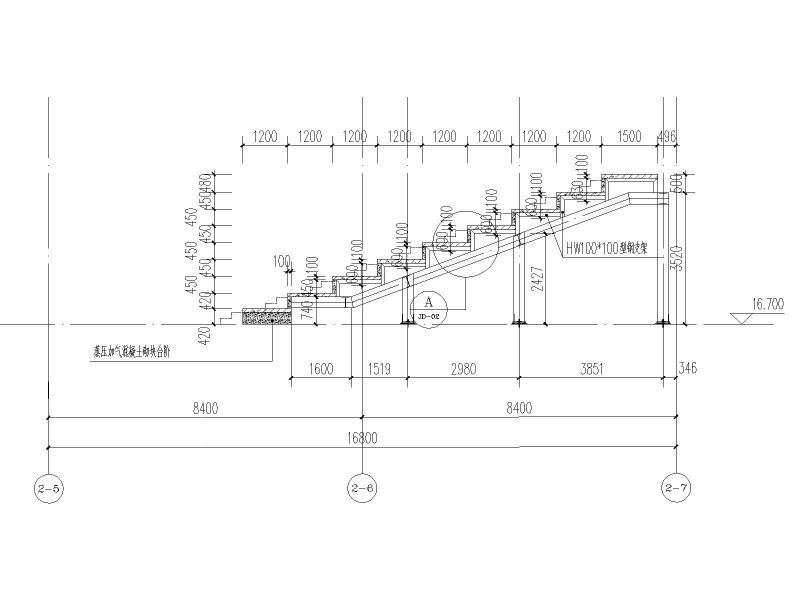

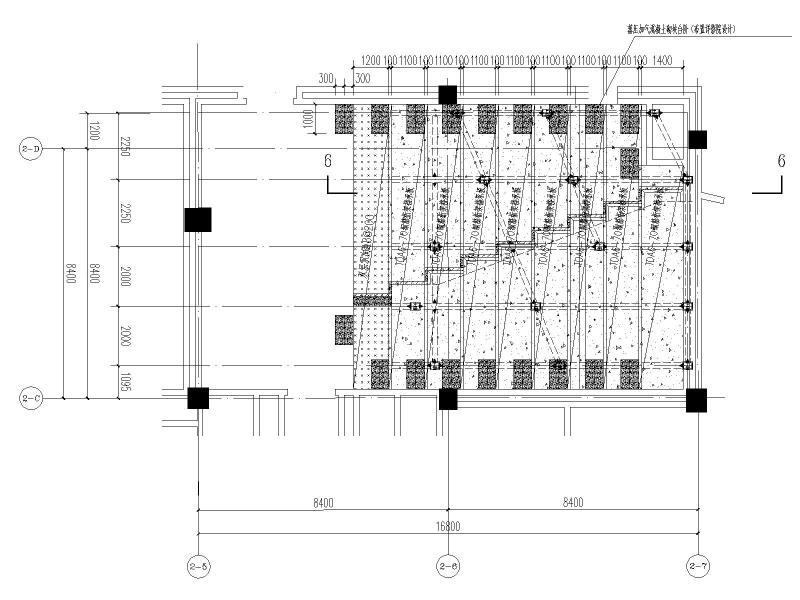

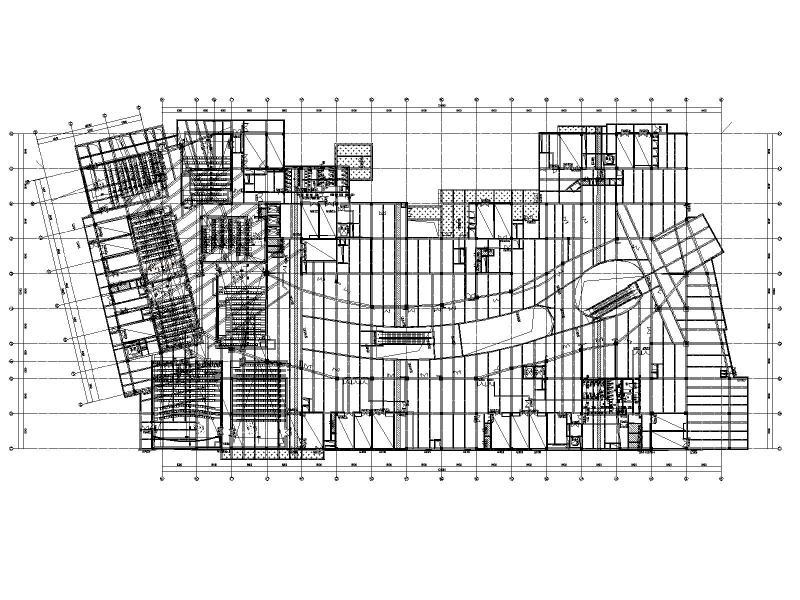

该附件为 单层钢框架电影院 结构施工图 2020 ，主要包括地上商业四层结构平面图、影厅地台三维结构示意图、各剖面图、影厅地台柱脚布置图、影厅地台框架结构布置图、影厅地台钢筋桁架楼承板布置图、连接节点大样图等，CAD格式，30张。

另附钢 结构计算 书、楼板计算书、支座反力图。

项目概要：该项目为四川某电影院钢平台加建，建筑地上1层，无地下室，建筑设计结构形式为钢框架结构，建筑总高度4.2米（室外至屋顶檐口高度），抗震等级四级。
