今麦郎门式钢架单层厂房结构施工图纸2020

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架,门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:105m
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:12张
  • 设计年代:近代
该附件为 今麦郎门式刚架单层厂房 结构施工图 2020 ,年加工100万吨小麦项目-副产品库,地点位于河南驻马店,钢结构部分为:钢排架结构;单跨跨度为:27.0m,长度为105.0m,檐口标高:8.40m。结构体系:门式钢架结构、独立柱基础。
主要包括:基础平面布置图、基础详图、钢架及支撑系统布置图、屋面檩条布置图、上下弦支撑布置图等。dwg格式,12张图纸。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

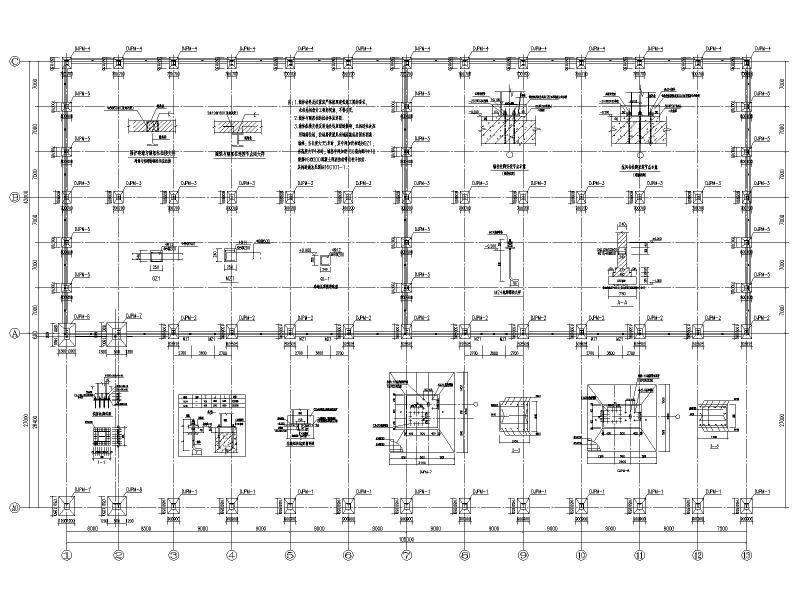

  • 单层门式钢架厂房 - 1
    单层门式钢架厂房 - 1

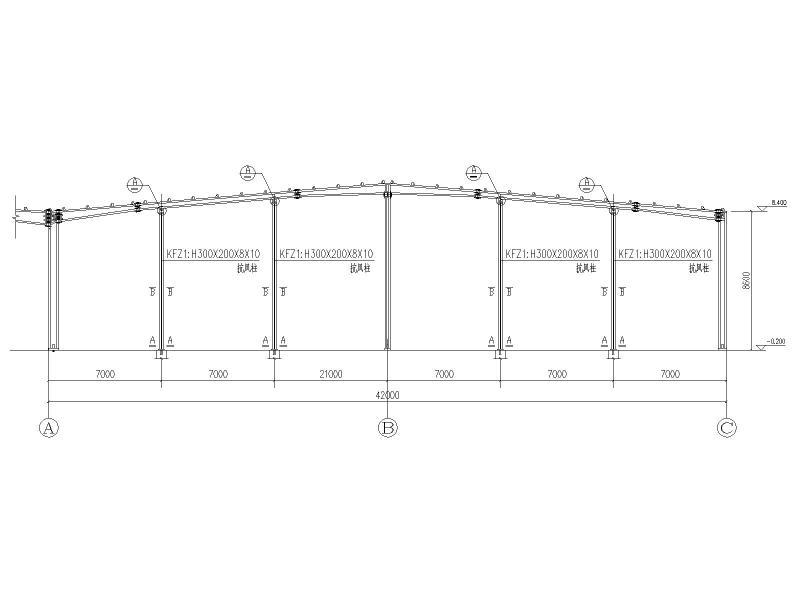

  • 单层门式钢架厂房 - 2
    单层门式钢架厂房 - 2

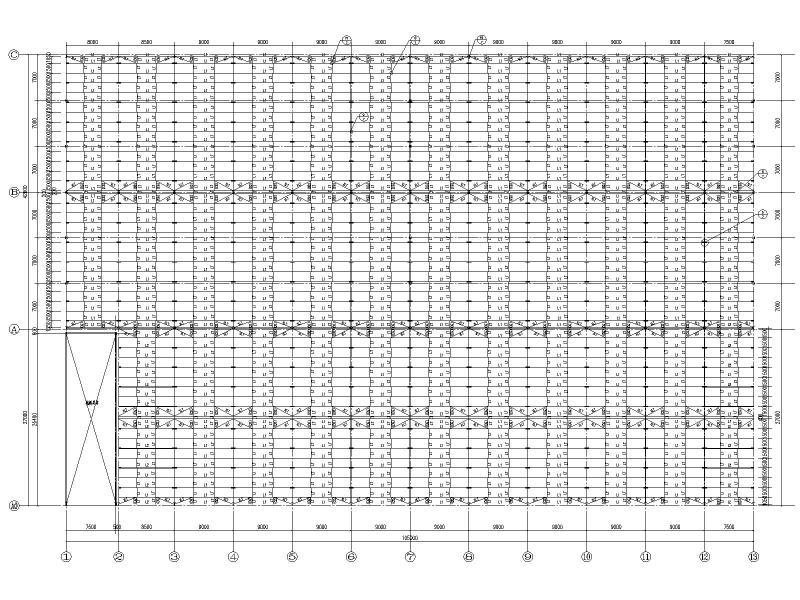

  • 单层门式钢架厂房 - 3
    单层门式钢架厂房 - 3
  • 单层门式钢架厂房 - 4
    单层门式钢架厂房 - 4
  • 单层门式钢架厂房 - 5
    单层门式钢架厂房 - 5
  • 单层门式钢架厂房 - 6
    单层门式钢架厂房 - 6
  • 单层门式钢架厂房 - 7
    单层门式钢架厂房 - 7
  • 单层门式钢架厂房 - 8
    单层门式钢架厂房 - 8
  • 单层门式钢架厂房 - 9
    单层门式钢架厂房 - 9
  • 单层门式钢架厂房 - 10
    单层门式钢架厂房 - 10
以上是部分截图,请下载附件后查看完整高清内容
