8000平米疾病预防控制中心空调施工图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑设计面积:8000平方米
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 设计内容:空调
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:定流量,双管制,同程式
  • 送风方式:侧面送风,散流器送风

附件详情

该项目为某市疾病预防控制中心综合楼中央空调工程,建筑总面积约为8000m2,空调面积为4279m2,计算冷负荷为891KW。
该项目所有功能房间均采用风机盘管加独立新风系统。所有功能房间的气流组织方式均为侧送上回,新风除一楼大厅和大会议室采用散流器上送外,其他房间均送至风机盘管回风口。该项目部分功能房间考虑集中排风,换气次数1.5~2次/h。
空调系统冷热源由风冷模块机组供,夏季冷冻水供回水温度:7~12度,热水供回水温度45~40度,单台制冷量68KW,制热量72KW。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

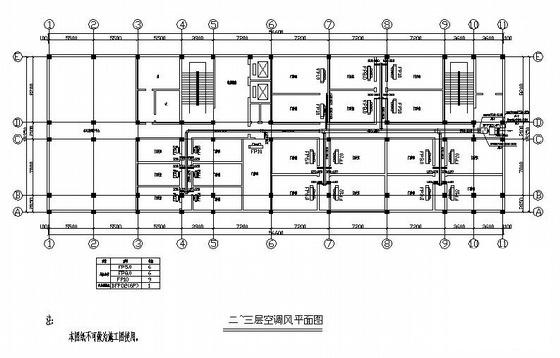

  • 疾病预防控制中心 - 1
    疾病预防控制中心 - 1

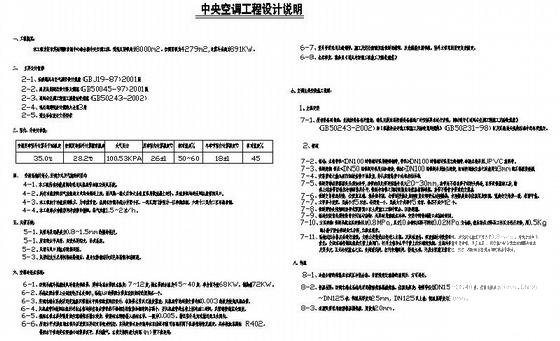

  • 疾病预防控制中心 - 2
    疾病预防控制中心 - 2

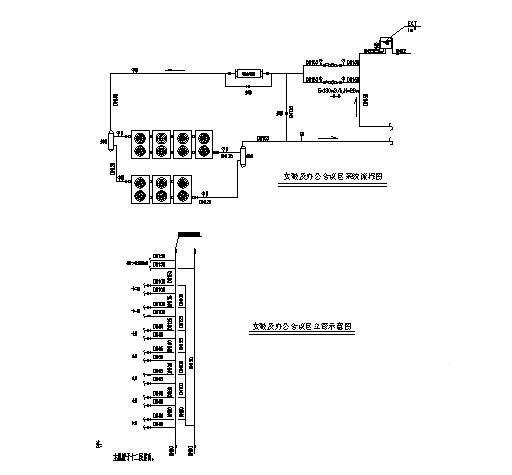

  • 疾病预防控制中心 - 3
    疾病预防控制中心 - 3
以上是部分截图,请下载附件后查看完整高清内容
