9层疾病控制中心大楼电气CAD施工图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:14371.27平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:77张
  • 设计年代:近代
  • 地下室用途:车库,设备用房,其它
  • 节点大样:线槽,其它
  • 负荷等级:二级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:江苏
  • 强电设计: 供配电系统 ,应急电源,低压配电,电气照明,建筑物防雷,继电保护,电气控制,其它
  • 弱电设计: 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,其它

附件详情

  • 1、 电气设计 说明
  • 2、1区配电干线系统图
  • 3、2、3区配电干线系统图
  • 4、配电系统图
  • 5、弱电系统图
  • 6、能耗监测系统干线图
  • 7、电气火灾监控系统干线
  • 8、火灾自动报警系统图
  • 9、机房层、屋顶层电气平面图
  • 10、机房层、屋顶层电气平
  • 11、空调电气平面图
  • 12、强电干线平面
  • 13、应急照明平面
  • 14、消防联动平面图
  • 15、能耗监控平面图
  • 16、弱电干线平面图
  • 17、火灾、能耗监控平面图

附件详情

该附件是疾病控制中心大楼全套电气施工图纸(详图),总共77张。
疫病预防控制中心大楼。该工程为地上九层,地下一层。总建筑面积为14371.27m其中地上建筑设计面积:10750.73m地下室面积:3620.54m建筑高度为38.15米.
设计内容:220/380V配电系统;建筑物防雷、接地系统;有线电视系统;综合布线系统;火灾自动报警系统,电气火灾监控系统,能耗监测系统;电气节能等。

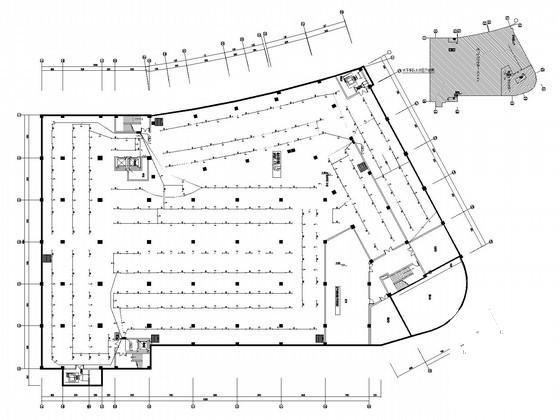

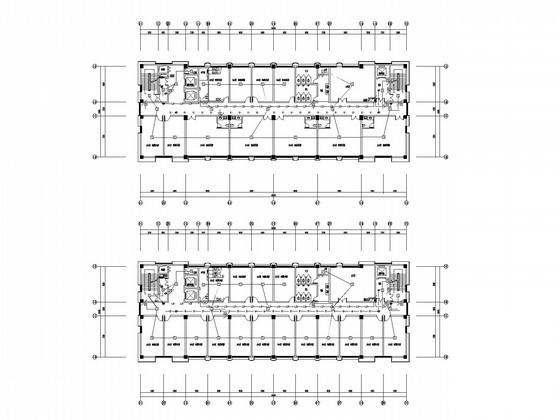

六~九层消防联动平面图

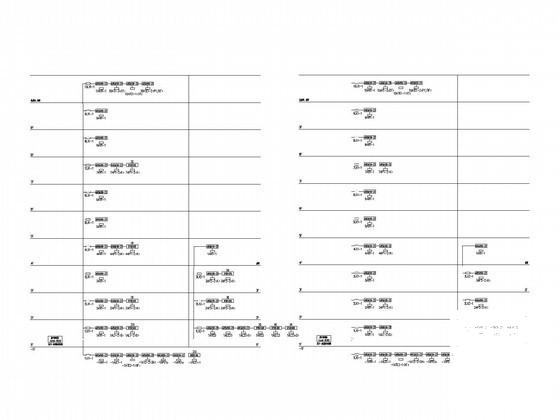

能耗监测系统干线图

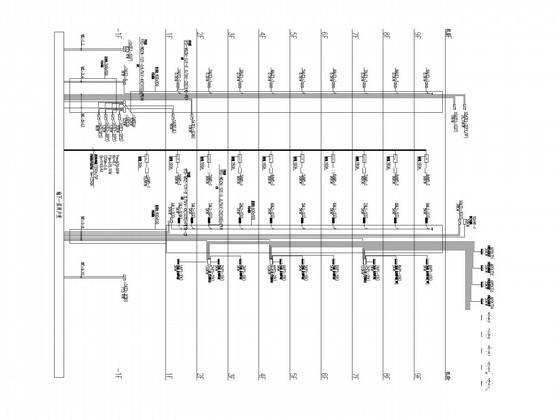

1区配电干线系统图
