II级公路路基路面工程施工图纸31张

附件详情

道路全长4.2Km。设计荷载：公路-Ⅱ级；路面标准轴载BZZ-100,利用构造物维持原荷载等级。行车道正常路拱横坡为2%，土路肩横坡为3%。在村镇等路基排水不畅路段设置纵向排水边沟。平曲线半径当R＞250米时不设加宽，平曲线半径R≤250米时设置加宽，该资料采用第1类加宽。路面采用漫流排水方式,沿路肩及边坡排入路侧边沟。穿村镇段设置矩形盖板边沟，尺寸为下底宽0.6米，高0.6米，设置适量的盖板。边沟沟底纵坡同路线纵坡，在路线纵坡小于0.3%或平坡路段沟底纵坡应进行调整，不得小于0.3%。对该段水泥混凝土面板进行破碎处理，经过碾压处理后加铺路面结构层。

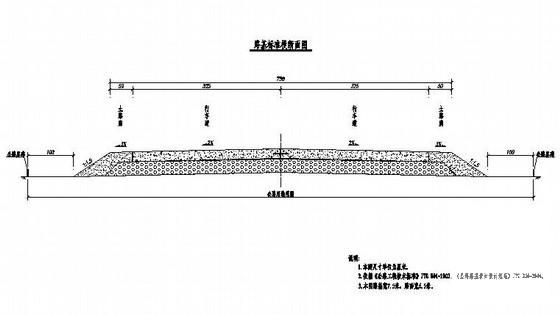

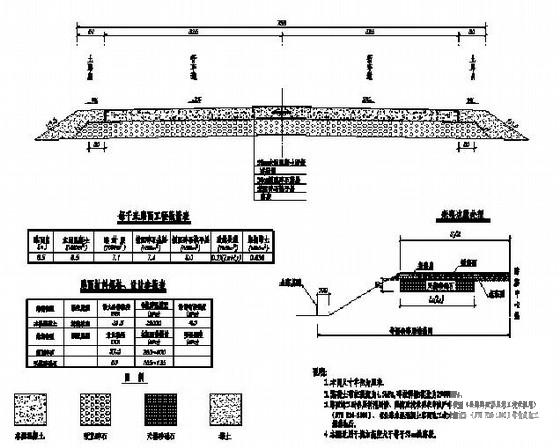

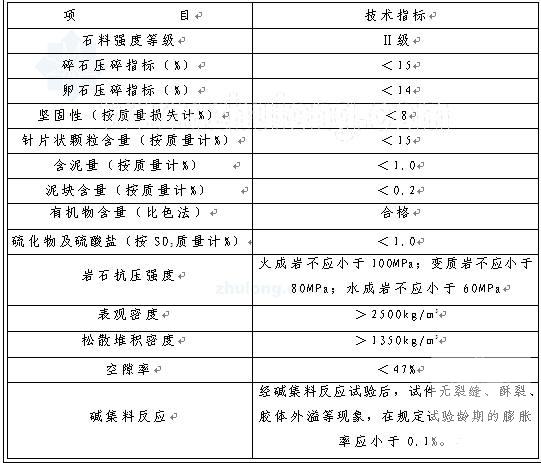

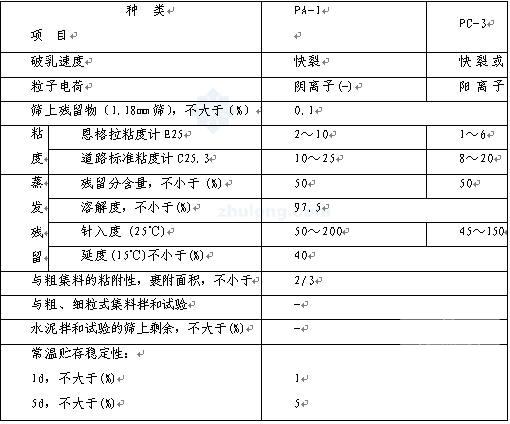

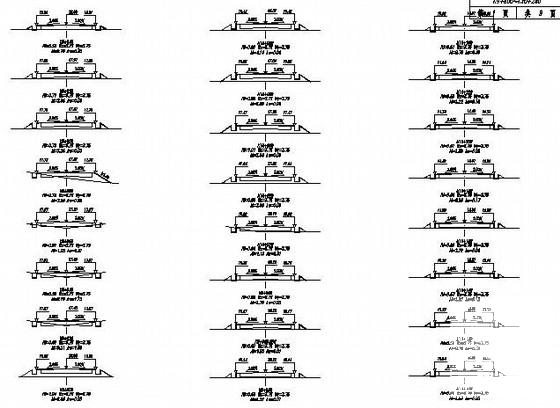

路面类型：水泥混凝土路面。路基宽为7.5米：0.5米（土路肩）+2×3.25米（行车道）+0. 5米（土路肩）。路面宽6.5米，板块划分为：板长4米，板宽3.25米。路面结构层：填方高度大于等于52cm时为22cm水泥混凝土（面层）+透封层+30cm级配碎石（基层）+级配碎石 (找平层)；填方高度小于52cm时为22cm水泥混凝土（面层）+透封层+30cm级配碎石（基层）+20cm天然砂砾（底基层）。胀缝宽宜为20~25mm，缝内应设置填缝板和可滑动的传力杆。纵向施工缝采用平缝形式，上部应锯切槽口，深度宜为3～4厘米，宽度宜为0.3～0.8厘米，槽内应灌塞填缝料。填缝料用沥青橡胶类材料（加热施工式）进行填缝。路面灌缝应在缝槽干燥的状态下及时进行。
……
补强设计：普通混凝土面层基础薄弱的自由边缘、接缝未设传力杆的平缝、主线与匝道相接处或与其他类型路面相接处，可在面层边缘的下部配置钢筋。混凝土面层下有箱形构筑物横向穿越，其顶面至混凝土面层底面的间距小于80cm时，在构筑物顶宽及两侧各1.5H+1.5m且不小于4m的范围内，混凝土面层内应布设双层钢筋网，上下层钢筋网应分别设置在距面层顶面和底面1/4~1/3厚度处。构筑物顶面至面层底面的距离在80cm~160cm时,应在上述长度范围内的混凝土面层中布设单层钢筋网。
……
共计31张，设计于
