二级公路工程路基路面及防护排水施工大样图

资料简介
赚取积分

公路等级：二级
车道数：二车道
设计时速：40km/h
位置：湖南
设计年代：近代

附件详情

路基路面说明

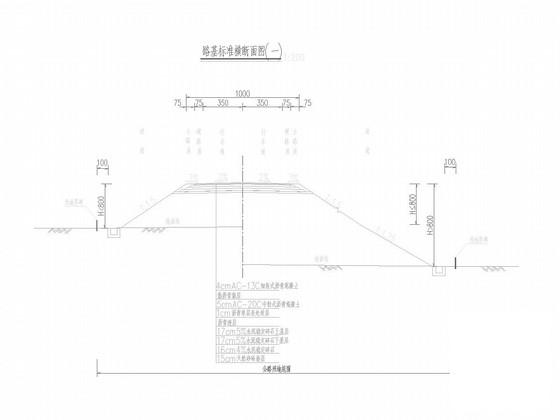

路基标准横断面图4（填方段挖方段老路基段过城镇段）
挖方路段边坡坡率

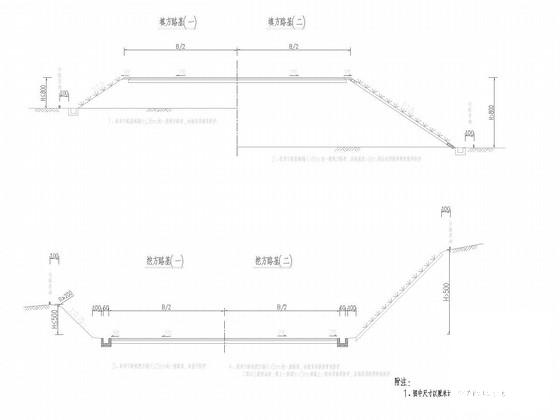

路基一般设计图3

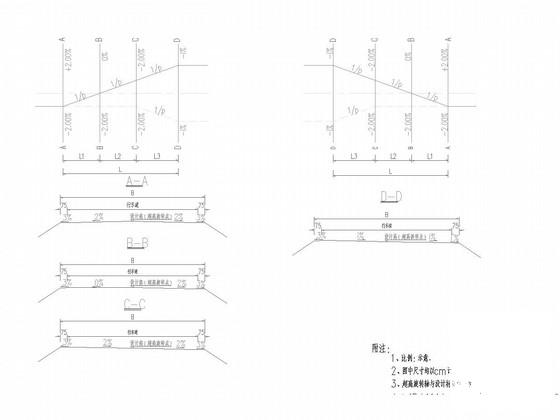

超高方式图2
填前夯（压）实数量表
低填浅挖路基设计图
桥头路基处理工程数量表
桥头路基处理设计图
陡坡及填挖交界数量表
陡坡路堤或填挖交界处理设计图2
挖淤排水工程数量表
路基土石方数量计算表
挖淤排水设计图
路基土石方数量计算表
路基每公里土石方数量表
路基土石方运量统计表
取土坑（场）、弃土堆（场）一览表
取土坑（场）弃土堆（场）设计图
路基防护工程数量表
护肩、护脚防护工程数量表
重力式路肩挡墙设计图
拱型骨架植草护坡设计图
植草护坡设计图
护肩护脚设计图
路堤浆砌片石护坡设计图
浆砌片石截水骨架护坡与基础连接图
锥坡大样图
厚层基材喷射植被护坡
受限路基路肩挡土墙3
路面工程数量表

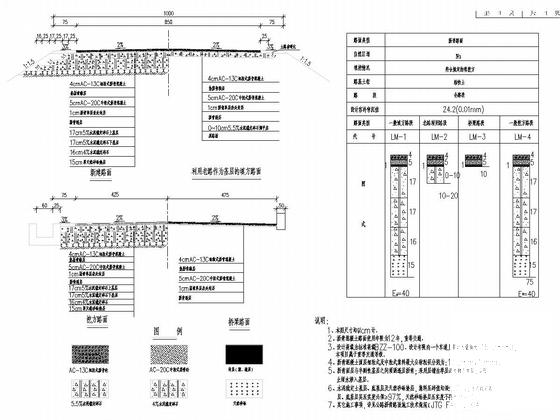

路面结构图
路基、路面排水工程数量表

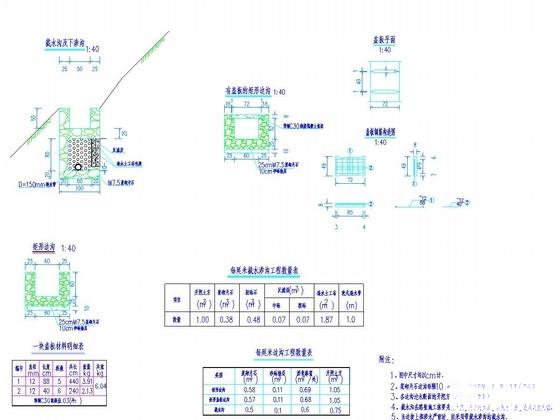

截水沟及下渗沟设计图
矩形边沟图
有盖板的矩形边沟图
每延米截水渗沟工程数量表
截水沟急流槽图
边沟急流槽图
A型急流槽图
横断面图65张
路基设计表18张

附件详情

设计依据：《公路工程地质勘察规范》（JTG C20-近代）、《公路路基施工技术规范》（JTG F10-近代）、《公路沥青路面设计规范》（JTG D50-近代）
全线采用设计速度为40Km/h的二级公路修建。路基宽度：8.5m。路面宽度为7.0m。路基：全宽10m（2×3.5m+2×0.75m +2×0.75m），其中行车道宽2×3.5m,硬路肩2×0.75m，土路肩2×0.75m。一般路段行车道、硬路肩设2%横坡，土路肩设3%横坡。在圆曲线半径小于600m的平曲线上设置超高,路基超高旋转轴为道路中心线，超高渐变在缓和曲线内渐变，超高渐变按线性渐变。在圆曲线半径小于或等于250m的平曲线上设置加宽。路面采用沥青混凝土路面。路面设计采用BZZ-100标准轴载进行计算，路面设计使用年限12年。
路基设计：一般填方路基、浸水路基、陡坡路堤设计、一般挖方路基、软弱土路基、填挖交界路基、低填浅挖路段路基。
路基支挡、加固及防护工程：一般路堤边坡防护、特殊路堤边坡防护、挡土墙防护、一般路堑防护工程设计。
路基排水：边沟、急流槽、截水沟、路面横坡。
新建路面结构：
4cmAC-13C沥青混凝土
5cmAC-20C沥青混凝土
1cm沥青单层表处封层
17cm 5%水泥稳定碎石上基层
17cm 5%水泥稳定碎石下基层
16cm 4%水泥稳定碎石
15cm天然砂砾垫层
……共计131张，
