5037.23平米4层商铺楼电施施工图纸
- 建筑地上层数：4层
- 建筑设计面积：5037.23平方米
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 图纸设计深度：施工图
- 参考图纸：15张
- 强电设计： 供配电系统 ,建筑物防雷,接地安全
- 火灾保护分级：二级
- 项目所在地：河南
- 设计年代：近代
附件详情
- 3#商铺
- 1、设计说明 材料表 系统图
- 2、一层干线平面图
- 3、一层电气平面图
- 4、二层电气平面图
- 5、三层电气平面图
- 6、阁楼层电气平面图
- 7、屋面 防雷平面图
- 8、基础接地平面图
- 4#商铺
- 1、设计说明 材料表 系统图
- 2、一层干线平面图
- 3、一层电气平面图
- 4、二层电气平面图
- 5、三层电气平面图
- 6、阁楼层电气平面图
- 7、屋面防雷平面图
附件详情
该项目位于河南，项目为4层商铺楼（3、4#商铺楼）。
建筑设计面积：5037.23m2；
建筑高度：4层，12.70m；
该项目耐火等级为二级，抗震设防烈度为六度。
设计范围包括变配电系统、建筑物防雷接地系统等。
该附件，总共15张。
配电箱系统 图
一层干线平面图
基础接地平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

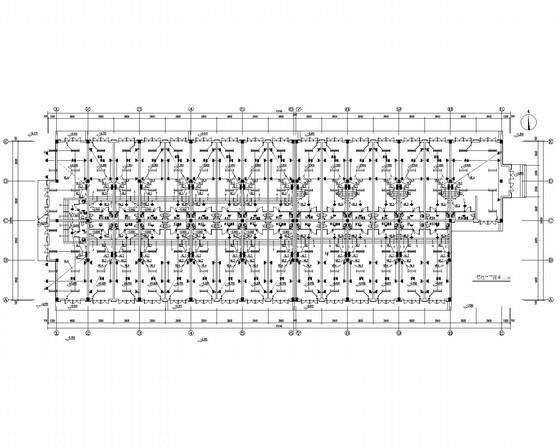

商铺施工图 - 1 -

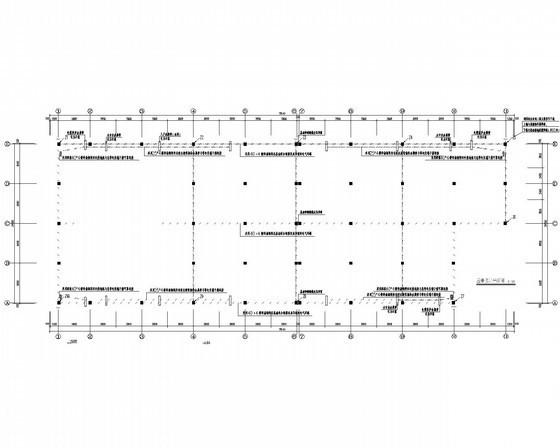

商铺施工图 - 2 -

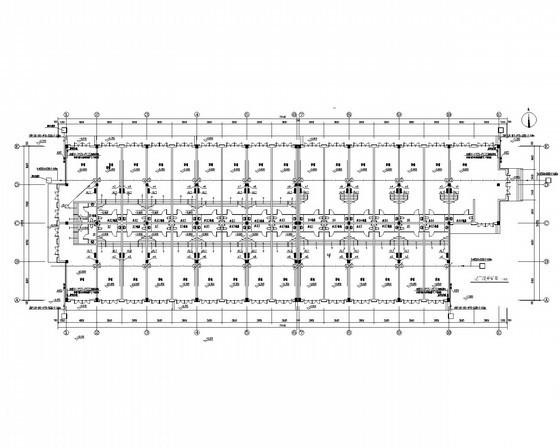

商铺施工图 - 3 -

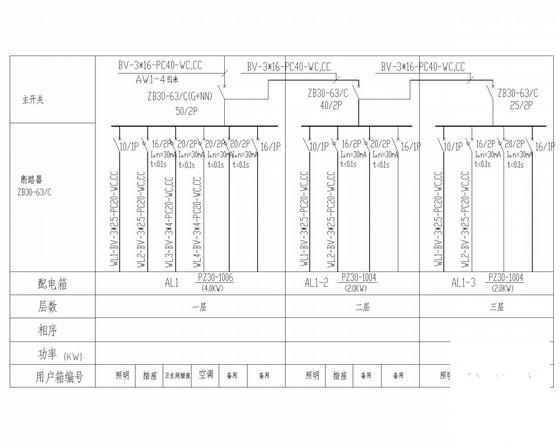

商铺施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
