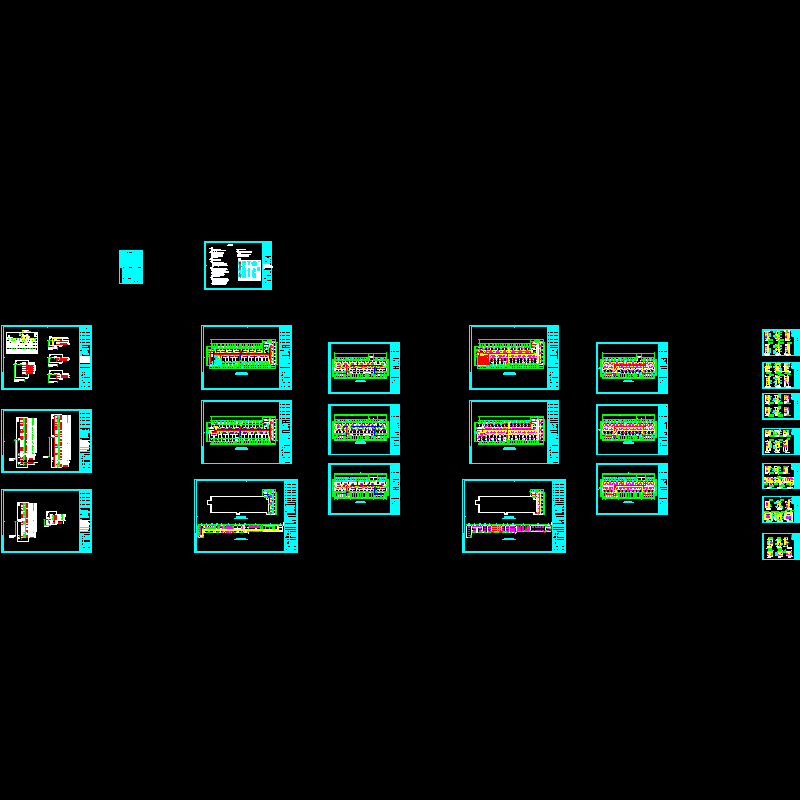

经济型酒店电施CAD图纸

附件详情 经济型酒店电施图 　　国内知名连锁经济型酒店 　　 　　该资料主要内容包括: 电力配电及照明系统，共22张图纸。 　　 　　 该项目电源采用两路低压~380/220V至变电所引入. 消防用电，应急照明等一类负荷提供应急电源在末端进行自动切换.电源电压380V/220V三相四线制,配电系统接地形式采用TN-S系统.进线处重复接地. 　　 该项目照明主要以暖色射灯,筒灯为主.灯具均吸顶或嵌顶安装.走廊,疏散通道及大的宴会厅增加应急照明和疏散指示灯具采用三线制接法,平时不亮,亮.当火灾时或总箱停电时,疏散指示灯点亮;走廊应急照明筒灯每间隔两只设置一个,平时正常电源供电,当火灾或总箱停电时,由筒灯蓄电池供电,应急疏散指示灯应急时间不小于30分钟.照明灯具安装高度小于2.4米时，要求增加PE线就地接地。
