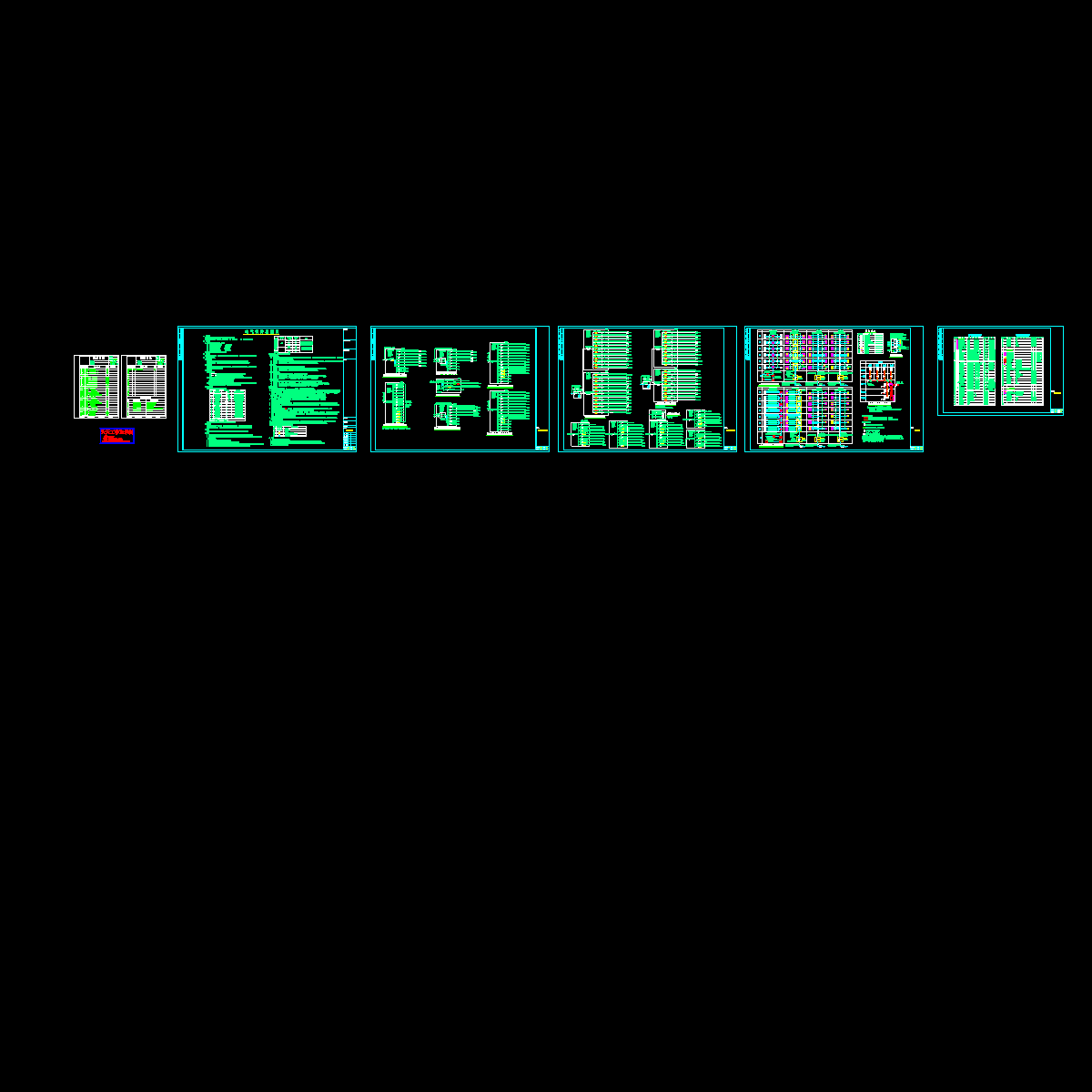

国家康居示范小区电施图纸

三、设计范围:

1、供配电及 ; 2、有线电视、电话、宽带网络及对讲系统; 3、防雷保护、安全措施及接地系统。

四、供配电及照明系统:

1、供电电源:

该项目电源采用电压为380/220V三相四线制低压电源供电。电力电缆埋地引至总电度箱。电缆进线回路编号、型号规格详有关电气总平设计有关图纸,该资料仅预埋进线保护钢管。

2、负荷等级:

该项目为多层居住建筑,用户用电按三级负荷供电,汽车库最高等级为 类(100辆),按二级负荷供电。住宅电梯电源,按二级负荷供电。

3、线路敷设:

1).在平面图中:

实线-------表示线路采用BV-500V型铜芯线穿PVC阻燃塑料管沿顶板、地板或墙暗敷。

虚线-------表示线路采用BV-500V型铜芯线穿PVC阻燃塑料管沿地板或墙暗敷。

2).除图中注明的线路外,未注明的导线截面:照明为BV-500V-2.5mm2、插座为BV-500V-4.0mm2铜芯导线穿PVC阻燃型塑料电线套管暗敷,其根数与穿管管径匹配如下:1~4根穿FPC20,5~6根穿FPC25,7根及以上分2根管敷设。

3.)用户电源进线在竖井内和动力配线共用200X100电缆桥架敷设,竖井至用户段穿PVC阻燃管在楼板内暗敷,同一路径向二级负荷供电的双路电源电缆在同一桥架上安装时应用防火隔板隔开。

2).各灯具安装方式详见各有关 ,灯具型号由甲方自定。

5、接地保护:

该项目配电系统采用TN-S接地型式,要求电源于配电箱处进行重复接地。所有电气装置正常不带电的金属部分(配电箱及插座箱外壳、各插座接地孔及安装高度低于2.4m的灯具外壳等)应与PE线可靠焊接(连接)。

6、其他:

各单元电梯控制箱随电梯配套带来。用单相供电。电表箱系统中所有电度表型号由供电部门选定。

7、其他:

1).根据甲方要求,用户负荷按50W/m2估算,采用单相供电。电表箱系统中所有电度表型号由供电部门选定。

2).车库设应急照明及疏散指示标志,应急双头灯平时不亮,应急时自动点亮;疏散指示灯平时常亮。疏散指示标志的疏散方向应根据现场情况调整。

3).住宅户内多媒体箱电源就近从户内普通插座回路连接。

4).各户住宅门铃安装位置由用户现场定,门铃~220V电源接自就近普通插座。

5).该资料住户照明仅做到初装修阶段,各房仅预留灯位,灯具型号规格由住户或家装公司自行确定,尽可能采用节能型灯具和光源。

6).为达到节能目的,居住建筑每户照明应满足《建筑 》规定的下列指标:
