单层框架结构成品仓库结构设计施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构, 钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目是成品仓库项目,单层框架结构,地基采用天然基础,设计等级为丙级,抗震设防烈度为7度。

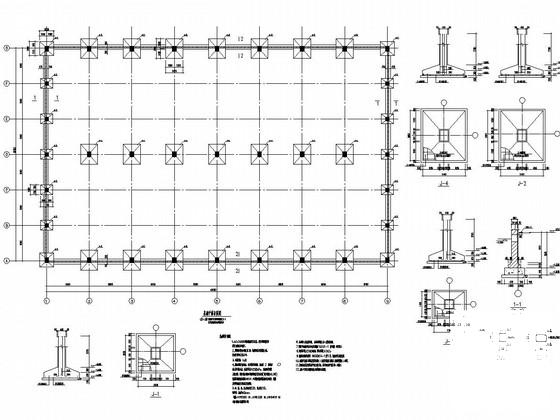

该资料包含:钢筋混凝土结构设计总说明,基础 平面布置图 ,柱配筋图,3.200m结构布置图,屋面模板图,屋面结构布置图等共计8张图。
分享投稿时间:近几年

屋面模板图

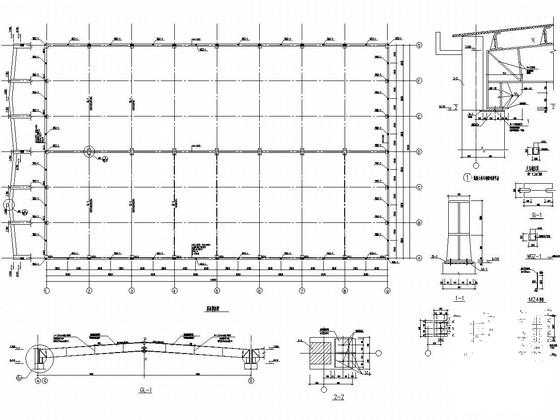

屋面结构布置图

屋面结构布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 单层框架结构设计 - 1
    单层框架结构设计 - 1
  • 单层框架结构设计 - 2
    单层框架结构设计 - 2
  • 单层框架结构设计 - 3
    单层框架结构设计 - 3
  • 单层框架结构设计 - 4
    单层框架结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
