单层门式刚架仓库结构设计施工图纸(7度抗震)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :混凝土基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:44m
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

图纸为:单层门式刚架仓库结构施工图,主要包括:结构设计总说明、基础 平面布置图 、地脚螺栓布置图、屋面结构布置图、屋面檩条布置图、柱间支撑布置图、屋面详图、 节点详图 等共10张。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

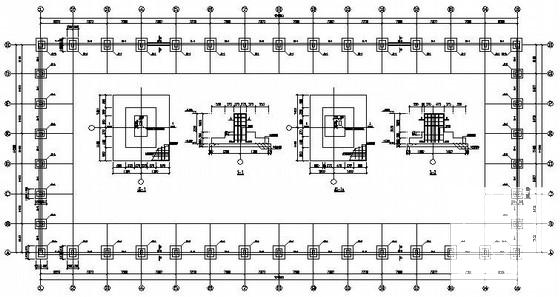

  • 抗震结构设计 - 1
    抗震结构设计 - 1

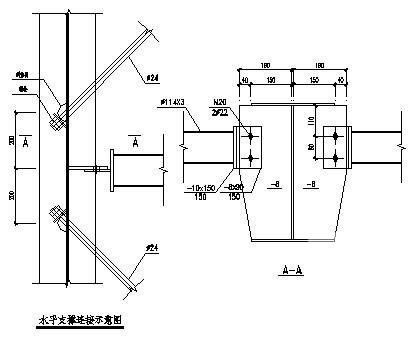

  • 抗震结构设计 - 2
