单层戊类仓库电气施工图纸（2018）

该附件为重庆单层戊类仓库 电气施工图 。

概况：

该项目为重庆铁路口岸检疫处理中心-2#建筑，为地上1层，建筑高度为7.8m，建筑面积位485.50m。结构类型为冲洗棚为门式钢架轻型房屋钢结构，辅助设备用房部分混凝土框架（砌体）结构。本建筑分类为单层戊类仓库，本建筑使用功能为戊类库房、设备用房和辅助用房，防火分类为戊类，抗震烈度等级为6度。

设计范围：

供配电系统；高低压配电系统； 照明系统；防雷接地和电气安全；

火灾自动报警系统；消防电源监控系统；电气火灾监控系统。

部分图纸摘录：

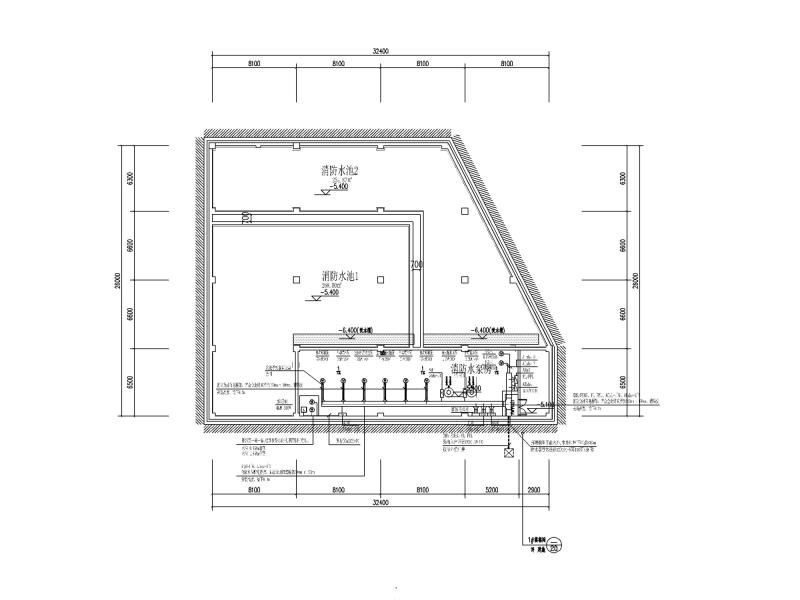

配电平面图

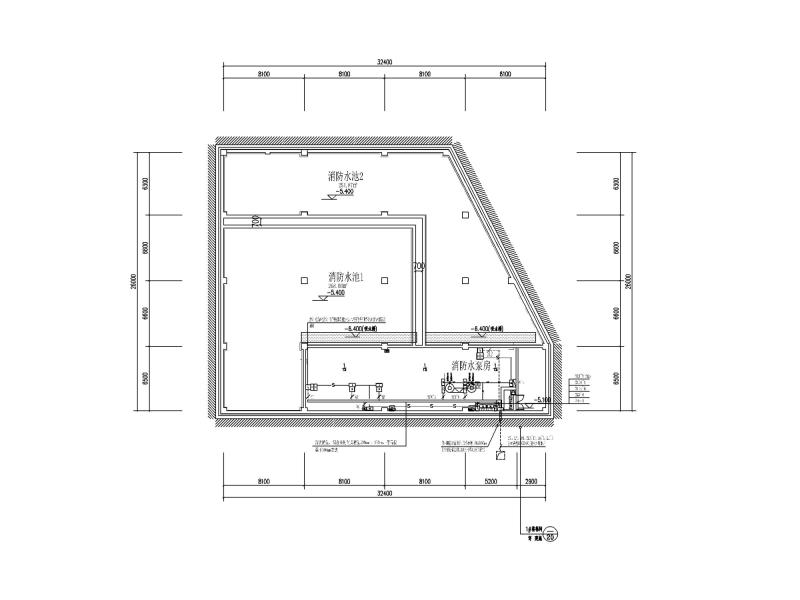

火灾自动报警平面图

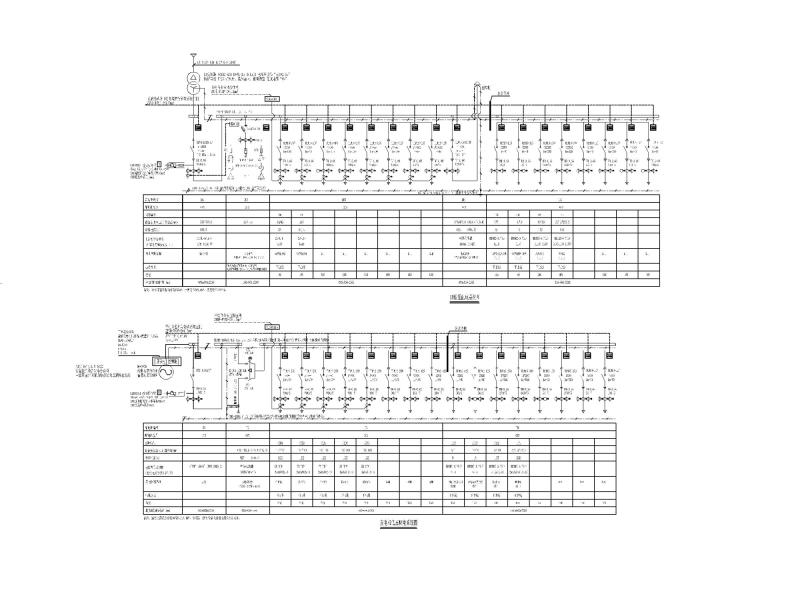

低压配电系统图

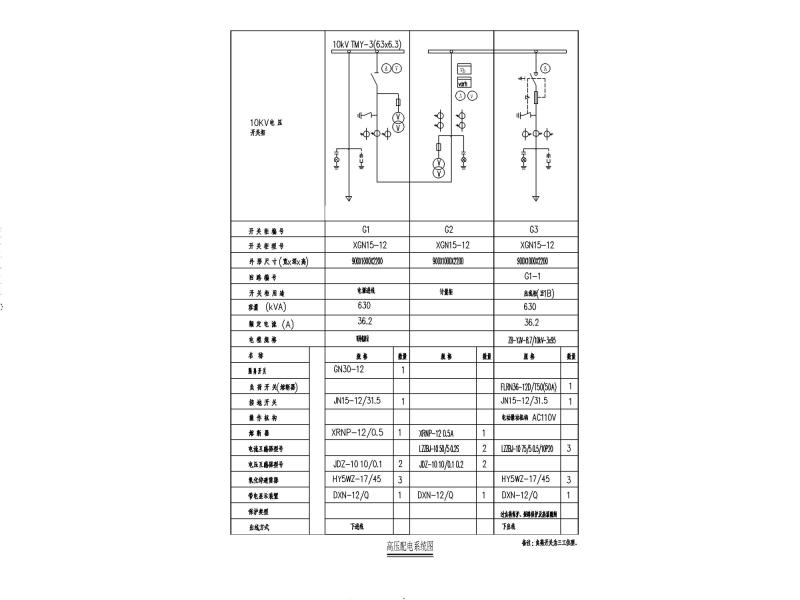

高压配电系统图

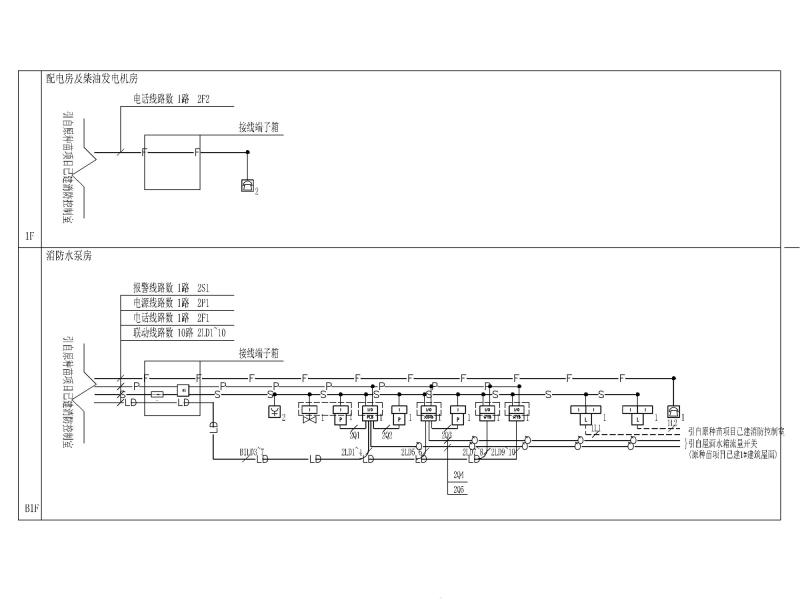

火灾自动报警系统图

消防电源监控系统图

电气火灾监控系统图
