单层门式刚架结构药品仓库结施2017

  • 建筑类别:医疗
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:9张
  • 设计年代:近代
该附件是 单层门式刚架结构药品仓库结施 ,出图时间是。
建筑概述:仓库6.45米(梁底标高)。总建筑面积为215.76平方米。属于甲类药品仓库
附件内含:结构设计总说明、基础平面布置图、基础梁平法布置图、水平支撑平面布置图、刚架结构及 节点详图 、抗风柱详图、墙檩条布置图、墙面檩条 节点详图 ......,cad格式,共计图纸9张。
基础平面布置图

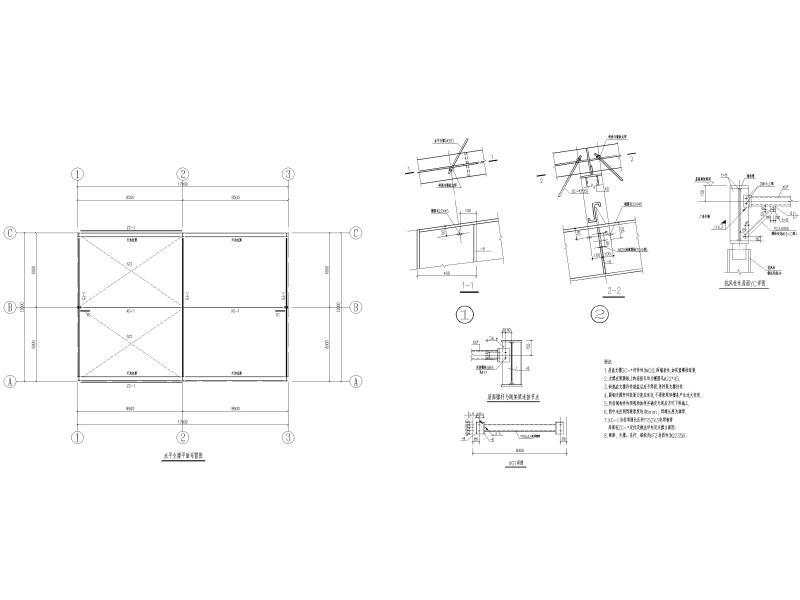

水平支撑平面布置图
柱间支撑布置图
女儿墙短柱转角节点
墙面檩条布置图
抗风柱详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 门式刚架结构 - 1
    门式刚架结构 - 1
  • 门式刚架结构 - 2
    门式刚架结构 - 2
  • 门式刚架结构 - 3
    门式刚架结构 - 3
  • 门式刚架结构 - 4
    门式刚架结构 - 4
  • 门式刚架结构 - 5
    门式刚架结构 - 5
  • 门式刚架结构 - 6
    门式刚架结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
