3层框架结构污水处理厂管理用房结构CAD施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.70kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

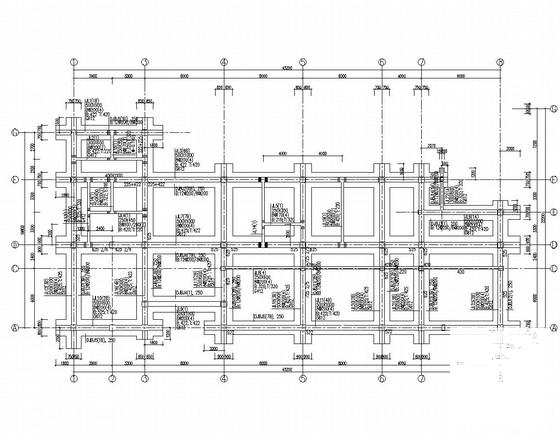

该项目是某污水处理厂管理用房项目,主体地上3层,框架结构,基础采用条形基础,抗震设防烈度为6度,该资料包含: 结构设计说明 ,条形基础图,各层梁平法施工图,板平法施工图,柱配筋图,楼梯图等共计17张图。
分享投稿时间:近几年5月。

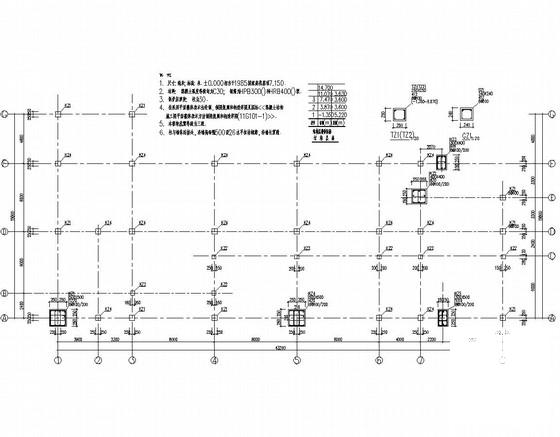

柱配筋图

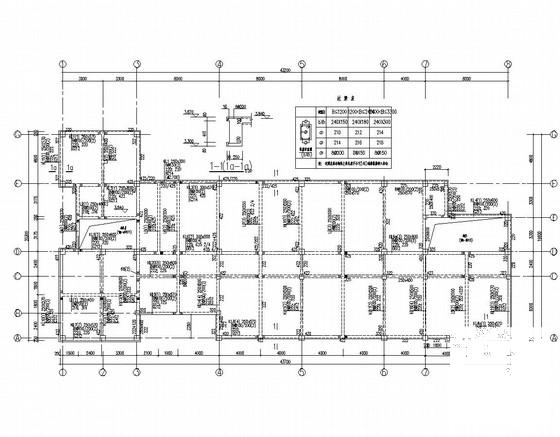

梁配筋图

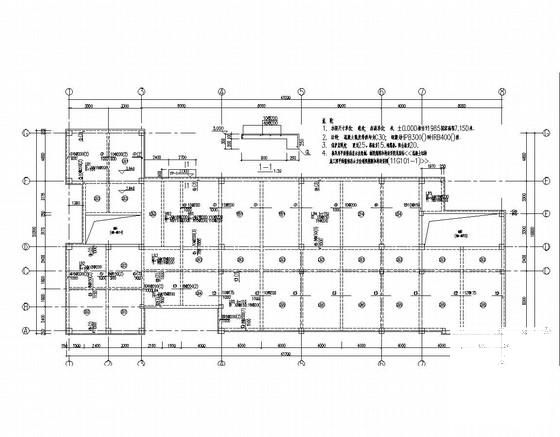

板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 3层框架结构污水处理厂管理用房结构CAD施工图纸 - 1
    第 1 张图
  • 3层框架结构污水处理厂管理用房结构CAD施工图纸 - 2
    第 2 张图
  • 3层框架结构污水处理厂管理用房结构CAD施工图纸 - 3
    第 3 张图
  • 3层框架结构污水处理厂管理用房结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
