单层砼实心砖砌体停车场公卫及管理用房结构施工图

建筑类别：办公

建筑高度类型：单层建筑

建筑地上层数：1层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：砌体结构

基础形式 ：条形基础

结构安全等级：三级

地基基础设计等级：丙级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

参考图纸：10张

设计年代：近代

该项目为混凝土实心砖砌体结构，建筑层数共 1 层。风压ωo=0.30kN/m，本地区属6度抗震区，设计地震分组为第1组，设计地震基本加速度值为0.05g，建筑结构的安全等级：三级；主体结构的设计使用年限：50年，砼结构环境类别：二类；建筑防火等级：二级。建筑耐火等级：二级。地面粗糙度：B类；地下室及屋面露天构件砼结构环境类别：二a类 。结构抗震设防类别:丙类;地基基础设计等级：丙级。该项目采用：墙下钢筋混凝土条形基础。基础持力层为：强风化泥岩；地基承载能力特征值：fa=160kPa。

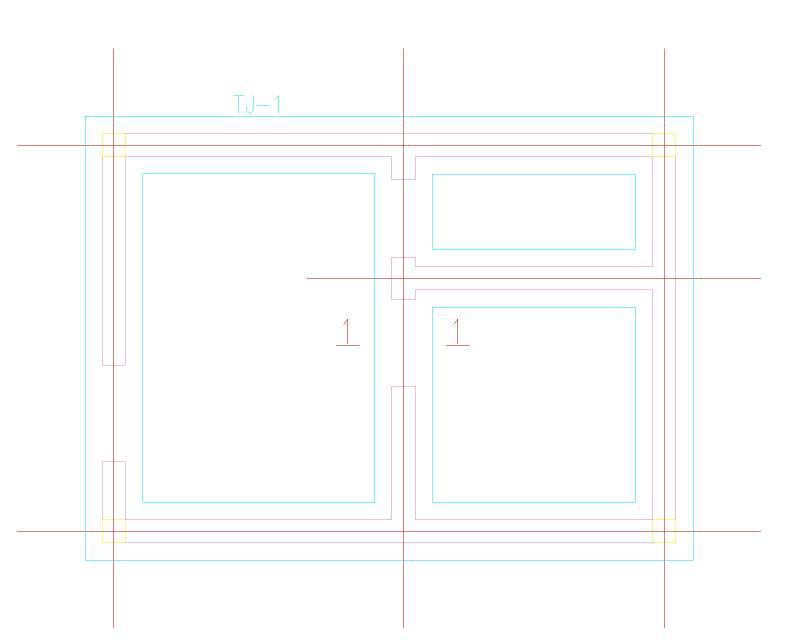

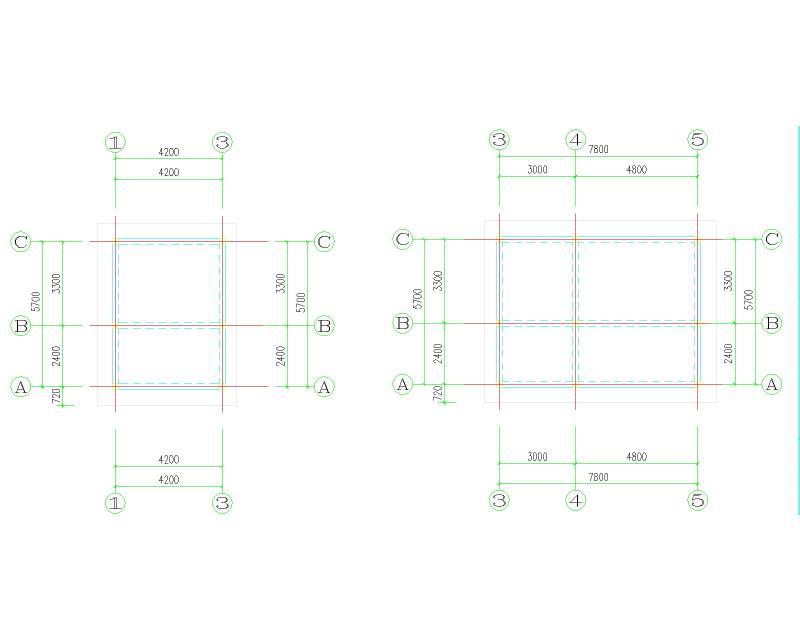

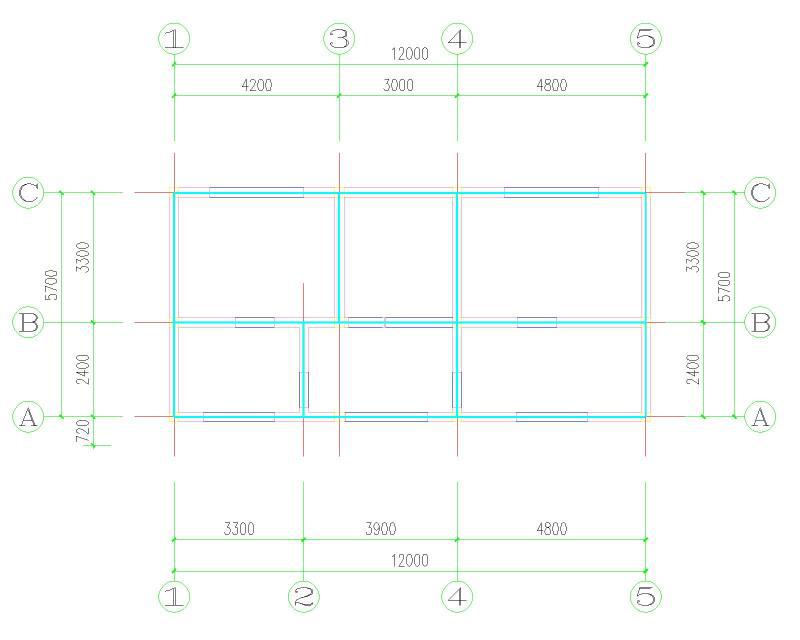

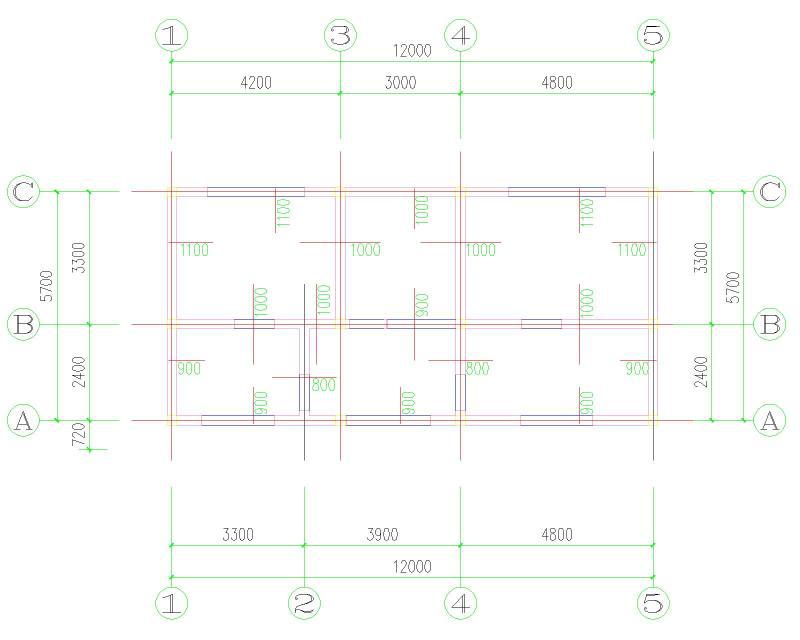

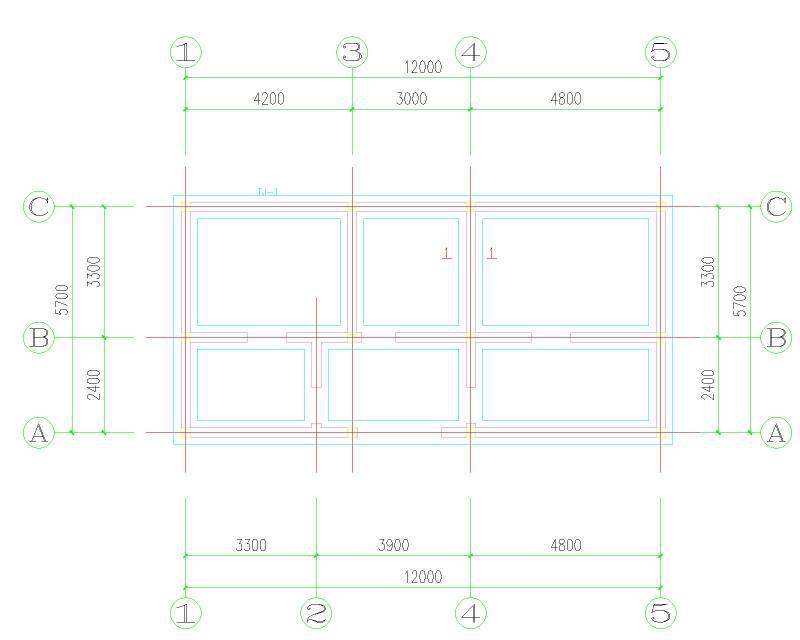

包含：结构设计总说明，基础结构施工图，2.950m梁平法施工图，屋顶斜梁平法施工图，2.950m板平法施工图，屋顶斜板平法施工图，等共计10张图。
