地上2层框架结构体育馆结构设计施工图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.70kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:28张

附件详情

该附件为辽宁某学校的体育馆,地上二层,建筑物高为14.95米,地下一层,上部结构体系为现浇钢筋混凝土框架结构,基础为桩基,七度设防。
该资料包含: 结构设计说明 、基础设计说明、桩基平面图、底板平面布置及配筋图、底板梁配筋图、墙柱平面图、 平面布置图 、楼梯施工图、建筑设计说明、平面图、立面图、剖面图等共28张图纸。

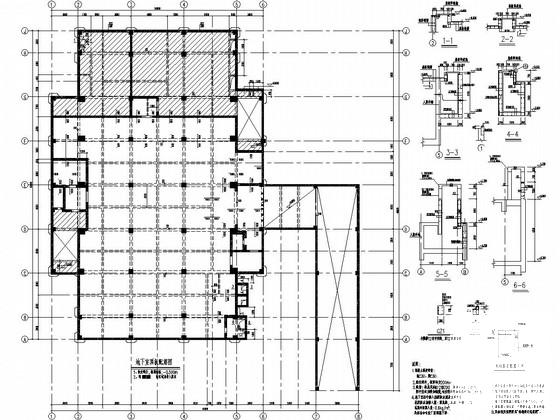

地下室顶板配筋图

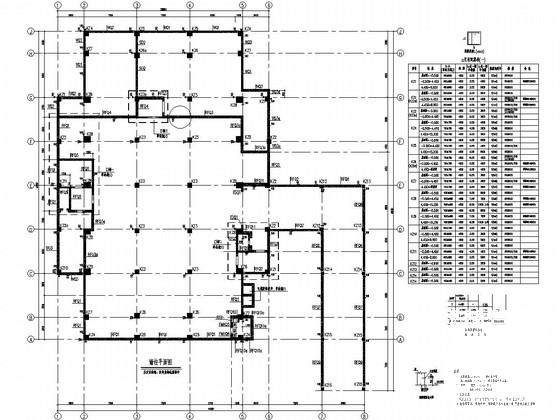

墙柱平面图及柱配筋表

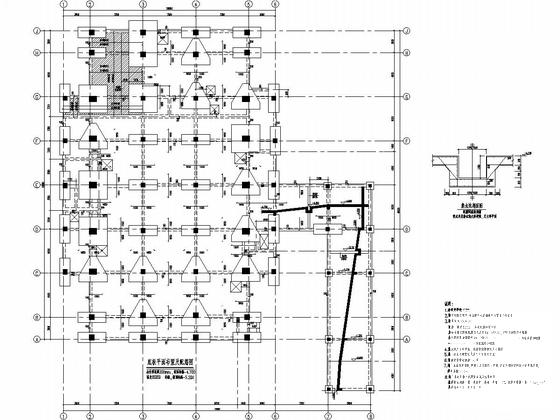

底板平面布置及配筋图

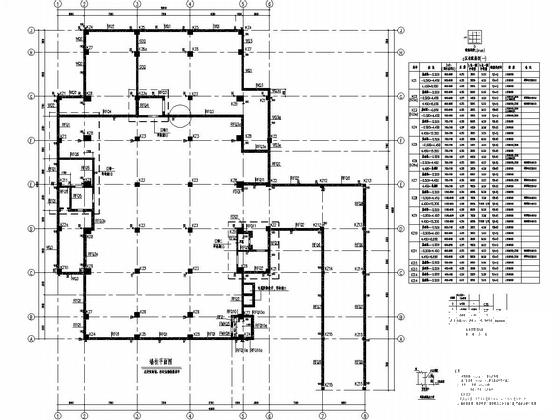

墙柱平面图

底板梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构体育馆 - 1
    框架结构体育馆 - 1
  • 框架结构体育馆 - 2
    框架结构体育馆 - 2
  • 框架结构体育馆 - 3
    框架结构体育馆 - 3
  • 框架结构体育馆 - 4
    框架结构体育馆 - 4
  • 框架结构体育馆 - 5
    框架结构体育馆 - 5
  • 框架结构体育馆 - 6
    框架结构体育馆 - 6
以上是部分截图,请下载附件后查看完整高清内容
