地上3层框架结构体育馆结构施工图纸

附件详情

该项目为天津某学校的体育馆，主场馆为地上三层，地下一层，训练馆为地上二层，结构为钢筋混凝土框架结构，基础为钻孔灌注桩基础，7度设防。

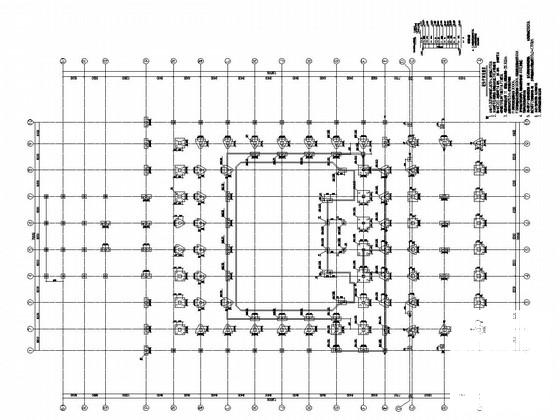

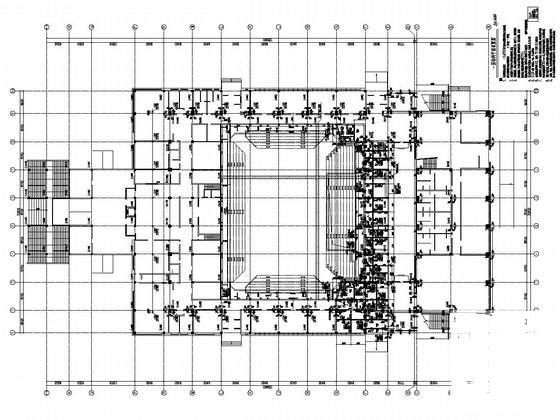

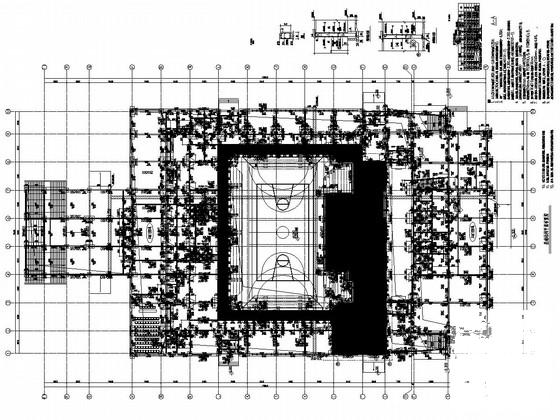

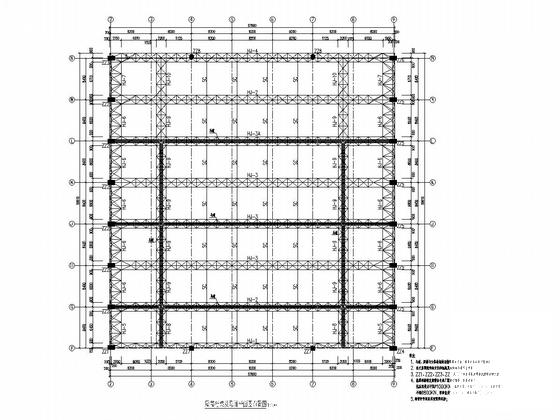

该资料包含： 结构设计说明 、桩位平面布置图、钻孔灌注桩详图、承台定位图、基础结构平面布置图、基础详图、墙柱平面布置图、框架柱平面布置图、结构平面布置图、梁配筋平面图、板配筋平面图、看台剖面图、 楼梯详图 、钢结构设计总说明、屋盖桁架 平面布置图 、屋盖桁架体系构成框图、支座 节点详图 等共29张图纸。
