地上11层框架结构公租房结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该附件为安徽某公租房,无地下室,地上11层,建筑高度为40.5米,采用钢筋混凝土框架结构,基础为柱下独立基础,6度设防。

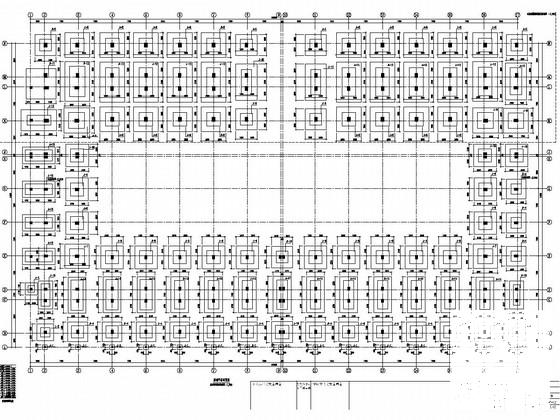

该资料包含: 结构设计说明 、基础 平面布置图 、基础详图、柱平法施工图、梁平法施工图、结构平面图、 楼梯详图 等共21张图。

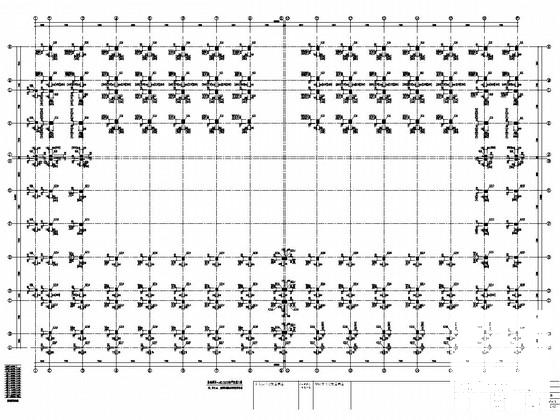

基础顶面~40.500柱平法施工图

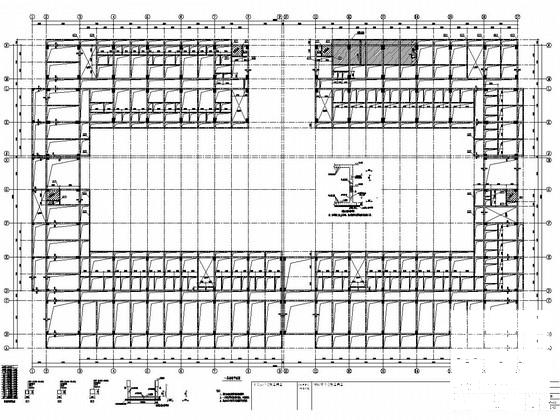

一层结构平面图

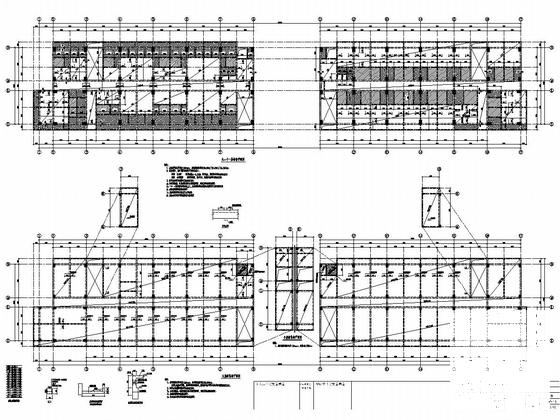

结构平面图

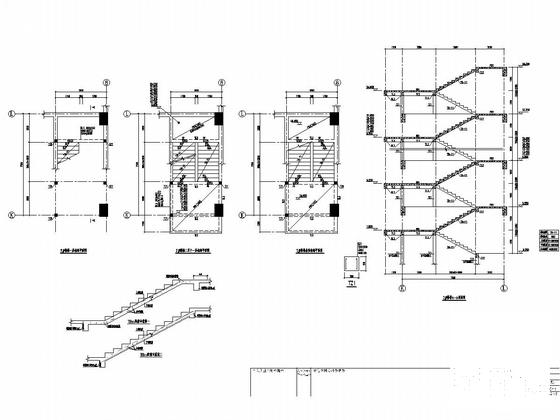

1#楼梯详图

二层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 公租房设计图纸 - 1
    公租房设计图纸 - 1
  • 公租房设计图纸 - 2
    公租房设计图纸 - 2
  • 公租房设计图纸 - 3
    公租房设计图纸 - 3
  • 公租房设计图纸 - 4
    公租房设计图纸 - 4
  • 公租房设计图纸 - 5
    公租房设计图纸 - 5
  • 公租房设计图纸 - 6
    公租房设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
