S247线宜阳境大桥改造工程设计图纸

• 使用性：公路桥

• 承重构件受力情况：板桥

• 材料类型：钢筋砼桥

附件详情

资料内容包括：

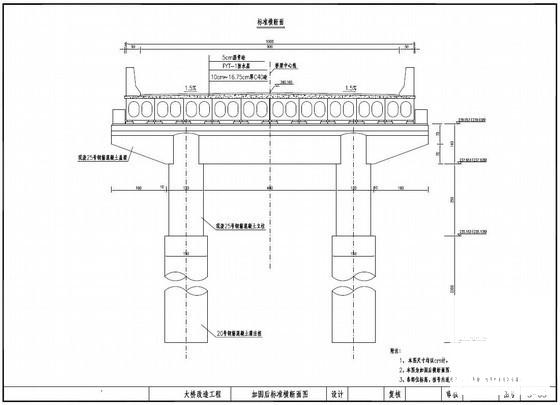

1.加固后标准断面图.

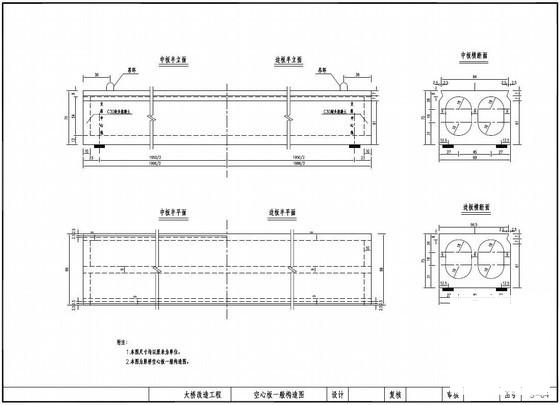

2.空心板一般构造图
3.空心板碳纤维加固布置图
4.混凝土破损及裂缝修补图

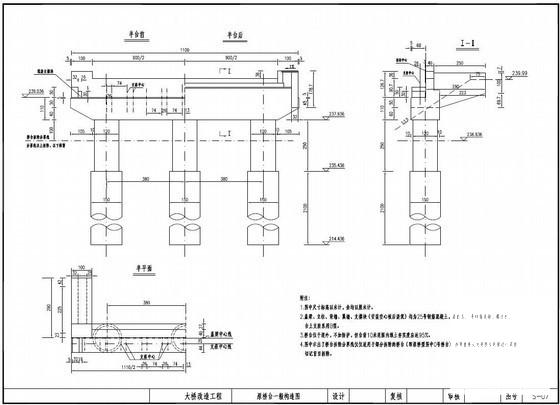

5.原桥台一般构造图

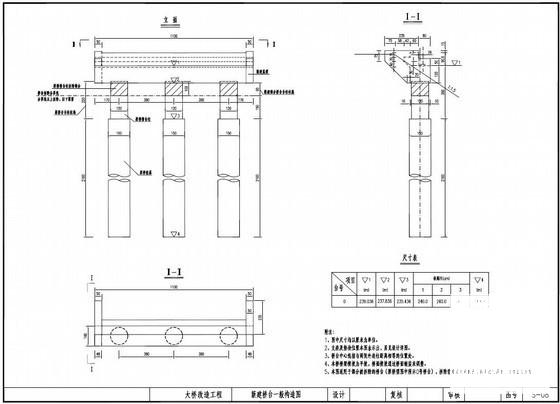

6.新建桥台一般构造图
7.新旧桥台柱连接钢筋构造图
8.新建0号桥台盖梁钢筋构造图
9.耳背墙钢筋构造图
10.新建桥台挡块及垫石钢筋构造图
11.加固施工顺序
12.桥墩支座垫石构造图
13.桥台搭班一般构造图
14.桥台搭班钢筋构造图
15.全桥分联图
16.支座构造图
17.更换支座千斤顶布置图
18.桥面铺装钢筋构造图
19.伸缩缝构造图
20.原桥桥型总体布置图
21.防撞护栏一般构造图
22.防撞护栏钢筋布置图
23.桥面泄水管布置图
24.0号桥台锥坡、台前铺砌示意图
25.标志牌立柱及底座构造图
26.标志板基础构造图
27.路面标线示意图
28.路面结构设计图
