2层影院加层改造项目工程设计施工图纸

  • 建筑类别:文化
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,网架
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.15kN/平方米
  • 参考图纸:72张
  • 设计年代:近代

附件详情

兰州某影院加层改造项目工程设计图
该资料为:兰州某影院加层改造项目工程设计图
该项目设计仅包括屋面影院局部共五个放映厅的独立钢结构部分。分别位于相应高层建筑的裙房顶,相互之间在结构上为独立体系。结构传力体系为了减轻荷载,采用轻钢结构,屋面采用网架结构。
该资料包含:
结构设计说明 、钢 结构设计说明 、网架 结构设计说明 、新建部分结构平面布置图、屋顶结构布置平面、钢柱节点构造图、网架结点详图、网架上弦杆杆长、网架上弦杆截面号、网架下弦杆杆长、网架下弦杆截面号、网架腹杆杆长、网架腹杆截面号、网架节点号、网架支座平面图、杆件材料表、网架平面图、檩条布置图、柱脚平面布置图、结构平面布置图、钢地梁 平面布置图 、钢架图、支撑详图、 楼梯详图 节点图 共72张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

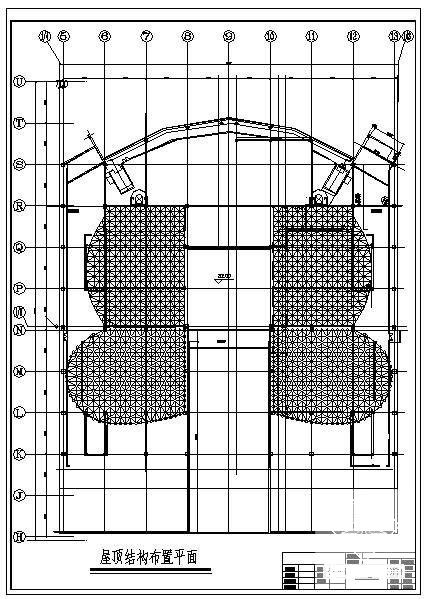

  • 改造工程设计图纸 - 1
    改造工程设计图纸 - 1

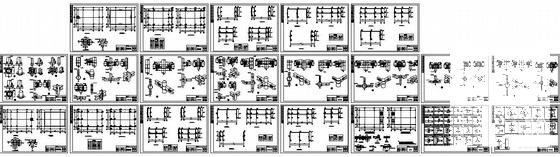

  • 改造工程设计图纸 - 2
    改造工程设计图纸 - 2

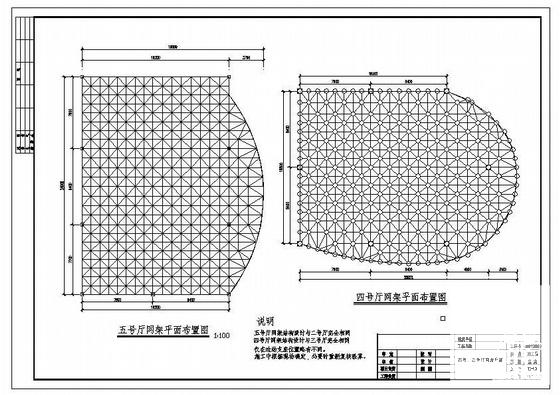

  • 改造工程设计图纸 - 3
    改造工程设计图纸 - 3
  • 改造工程设计图纸 - 4
    改造工程设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
