国道206线空心板桥加宽工程设计CAD施工图纸

附件详情

  • 1.地理位置图
  • 2.施工图设计说明
  • 3.工程数量表
  • 4.加宽桥桥型布置图
  • 5.加宽桥桥台一般构造图
  • 6.加宽桥0#桥台桩基钢筋布置图
  • 7.加宽桥1#桥台桩基钢筋布置图
  • 8.加宽桥0#桥台灌注桩内超声波检测管布置图
  • 9.加宽桥1#桥台灌注桩内超声波检测管布置图
  • 10.加宽桥桥台盖梁钢筋布置图
  • 11.加宽桥桥台防震挡块钢筋布置图
  • 12.加宽桥耳墙背墙钢筋布置图
  • 13.加宽桥桥头搭板钢筋布置图
  • 14.加宽桥桥台锥坡构造图
  • 15.原桥桥台台帽加高一般构造图
  • 16.原桥桥台台帽钢筋布置图
  • 17.原桥桥台背墙钢筋布置图
  • 18.原桥桥台防震挡块钢筋布置图
  • 19.原桥桥台搭板钢筋布置图
  • 20.20m空心板上部一般构造图
  • 21.20m空心边板一般构造图
  • 22.20m空心中板一般构造图
  • 23.20m空心板预应力钢束构造图
  • 24.20m空心边板普通钢筋构造图
  • 25.20m空心中板普通钢筋构造图
  • 26.20m空心板普通钢筋数量表
  • 27.20m空心板锚端钢筋构造图
  • 28.8m空心板横向一般布置图
  • 29.8m空心板一般构造图
  • 30.8m空心板边板钢筋构造图
  • 31.8m空心板中板钢筋构造图
  • 32.桥面系示意图
  • 33.桥面铺装钢筋配置图
  • 34.桥面纵向连续钢筋构造图
  • 35.支座垫石钢筋构造图(一)
  • 36.支座垫石钢筋构造图(二)
  • 37.橡胶支座构造图(一)
  • 38.橡胶支座构造图(二)
  • 39.XF斜向支承式伸缩缝构造图
  • 40.抗震锚栓、排水系统构造图
  • 41.防撞栏构造图

附件详情

原桥为1×8m简支板桥,原桥桥宽12m,桥台为U型桥台,原桥于1992年建成通车,原桥是在最先的石拱桥基础上建设的,原有石拱桥并没有拆除。xx市市委市政府以及公路主管部门正对国道206线进行改造,上级主管部门决定对本桥进行加宽利用,在原桥右边加宽5m,因路线纵坡的需要,本桥原桥部分需要进行加高,本施工图设计将原桥上部桥面板挖除,重新设置1×8m的钢筋混凝土空心板,加高部分由台帽加高来调整,重新设置的钢筋混凝土空心板宽12m,加宽后本桥宽度为17m。由于新设置的空心板自重比原有板桥小,此部分自重的减小抵消了由于墩台帽加高给墩台带来的不利影响。
加宽部分桥梁为1×20m预应力空心板结构,加宽部分桥梁全长24m,桥梁宽度为5m,加宽部分桥梁采用柱式桥台,钻孔桩基础。

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

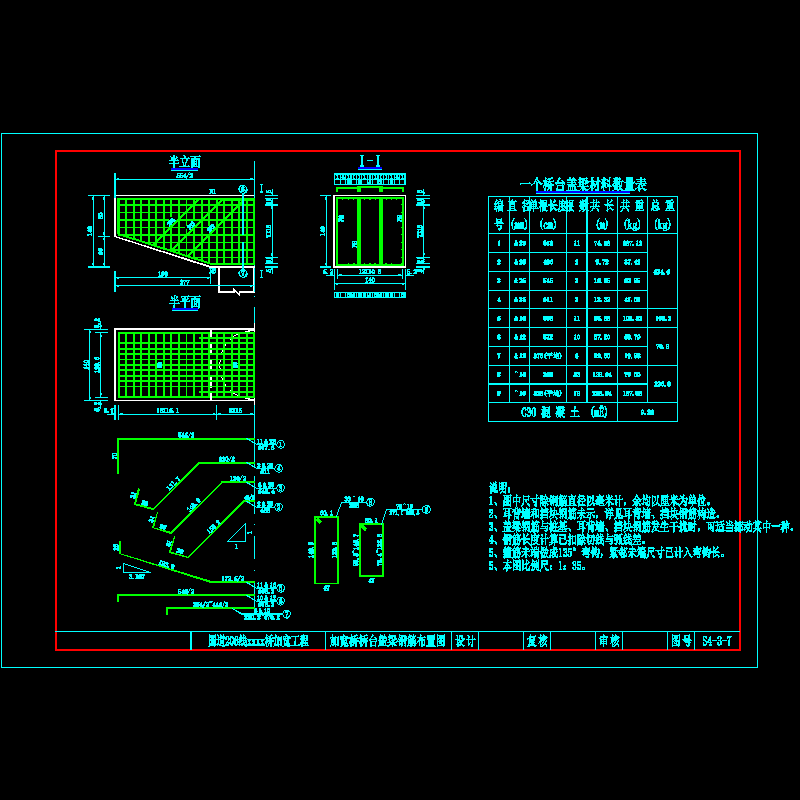

  • 10加宽桥桥台盖梁钢筋布置图.dwg
    10加宽桥桥台盖梁钢筋布置图.dwg

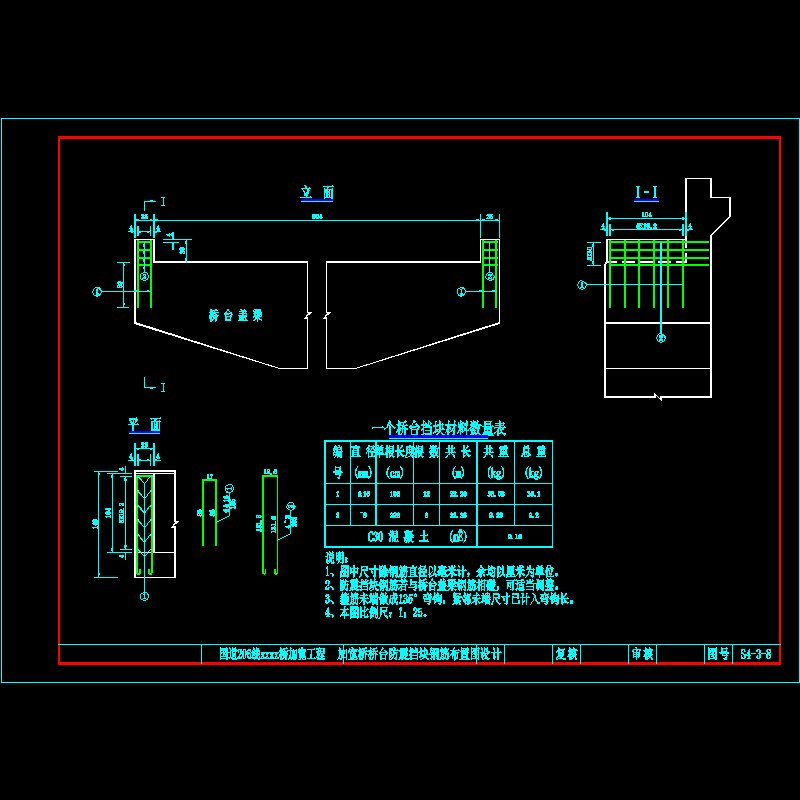

  • 11加宽桥桥台防震挡块钢筋布置图.dwg
    11加宽桥桥台防震挡块钢筋布置图.dwg

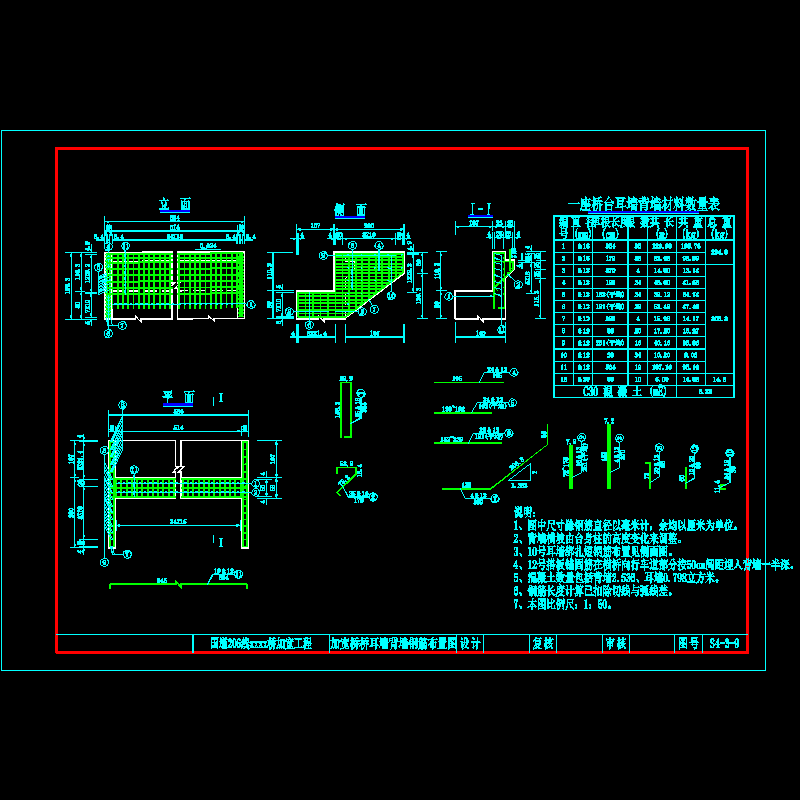

  • 12加宽桥桥耳墙背墙钢筋布置图.dwg
    12加宽桥桥耳墙背墙钢筋布置图.dwg

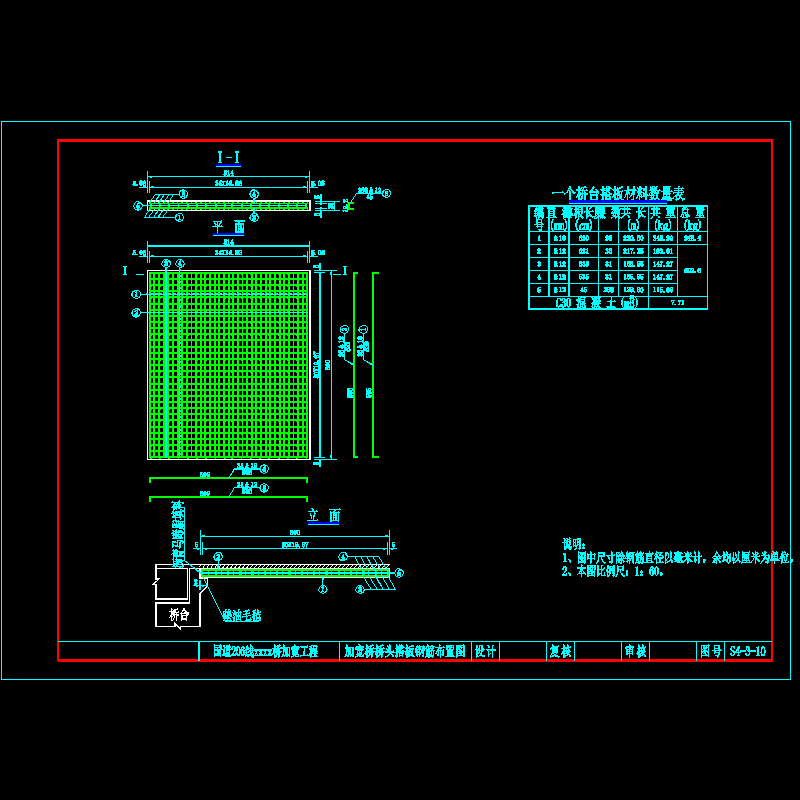

  • 13加宽桥桥头搭板钢筋布置图.dwg
    13加宽桥桥头搭板钢筋布置图.dwg

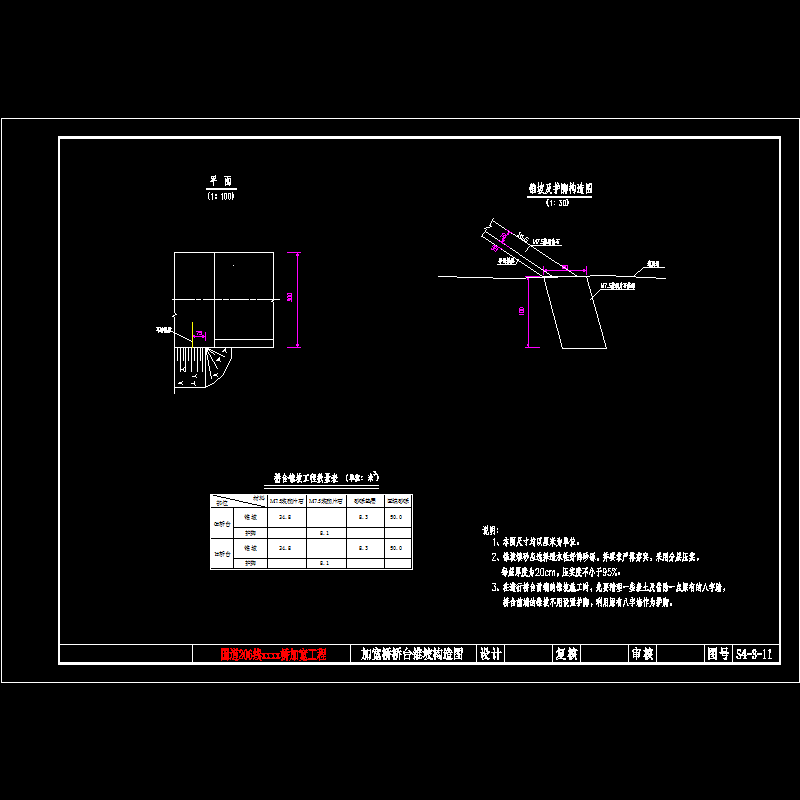

  • 14桥台锥坡构造图.dwg
    14桥台锥坡构造图.dwg
  • 15台帽加高一般构造图.dwg
    15台帽加高一般构造图.dwg
  • 16原桥桥台台帽钢筋布置图.dwg
    16原桥桥台台帽钢筋布置图.dwg
  • 17原桥桥台背墙钢筋布置图.dwg
    17原桥桥台背墙钢筋布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
