店改造8层幕墙工程设计施工大样图

  • 建筑类别:商业,宾馆
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.5kN/平方米
  • 雪压:0.4kN/平方米
  • 地下室功能:人防
  • 参考图纸:50张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,石材幕墙
  • 幕墙支承结构:点支承幕墙

附件详情

山西某店改造幕墙工程设计图
该资料为:山西某店改造幕墙工程设计图
该资料包含:
设计说明、立面分格图、左侧局部立面分格图、屋顶铝塑板造型平面分格图、幕墙大样图、剖面图、玻璃幕墙竖向安装 节点详图 、玻璃幕墙横向安装 节点详图 、立柱安装 节点详图 、玻璃幕墙防火安装节点详图、玻璃幕墙防雷安装节点详图、玻璃幕墙封顶安装节点详图、玻璃幕墙封底安装节点详图、玻璃幕墙封边安装节点详图、立柱安装节点详图、玻璃幕墙防雷安装节点详图、后置钢梁安装节点详图、铝塑板造型安装节点详图、玻璃幕墙型材截面大样图、干挂玻化石竖向安装节点详图、立柱安装节点详图、干挂玻化石防雷安装节点详图、干挂玻化石阳角转角节点详图、干挂玻化石封顶安装节点详图、干挂玻化石型材大样详图、干挂石材包梁安装节点详图、干挂石材包梁安装节点详图共50张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

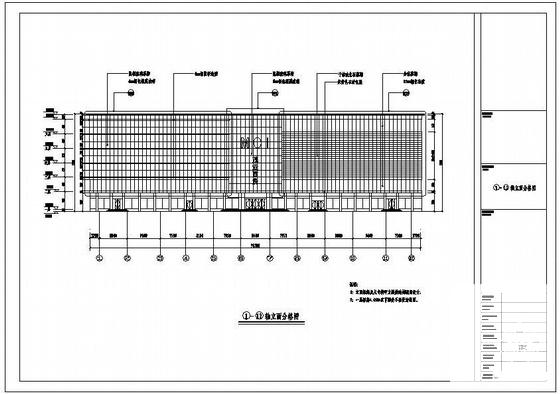

  • 幕墙工程设计 - 1
    幕墙工程设计 - 1

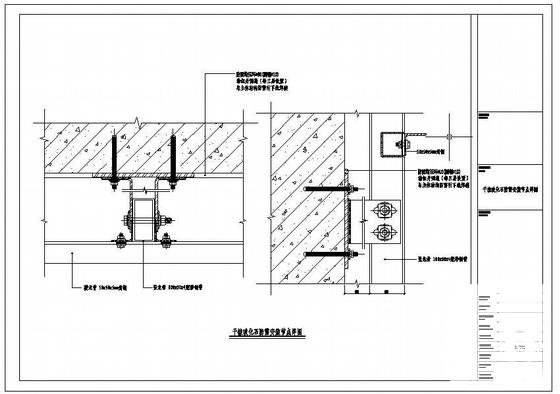

  • 幕墙工程设计 - 2
    幕墙工程设计 - 2
  • 幕墙工程设计 - 3
    幕墙工程设计 - 3
  • 幕墙工程设计 - 4
    幕墙工程设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
