高层综合楼中央空调设计施工大样图

  • 参考图纸:34张
  • 设计内容:空调

附件详情

高层综合楼中央空调设计施工图,包括:各层平面布置图,系统设计图纸,图例,设计说明,设备表,节点大样图等等一系列图纸,共有图纸34张,空调考虑冬夏两季使用,主楼一层至二十一层办公室等房间采用风机盘管加独立新风系统,主楼二十二层至二十六层办公室等房间采用MDV系统室内机加独立新风系统。知名设计院设计,希望对大家有帮助。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

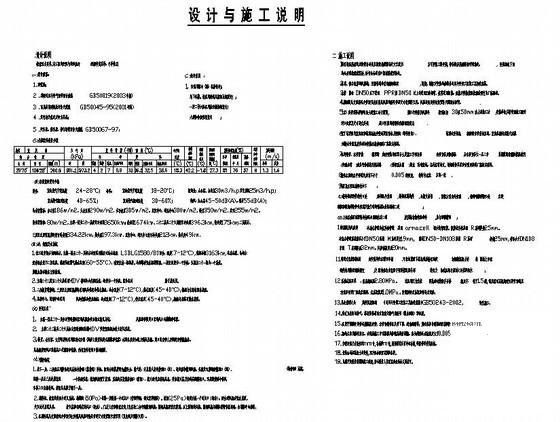

  • 中央空调设计施工 - 1
    中央空调设计施工 - 1

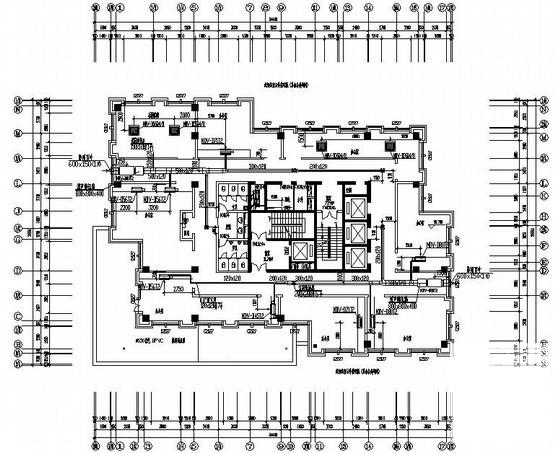

  • 中央空调设计施工 - 2
    中央空调设计施工 - 2

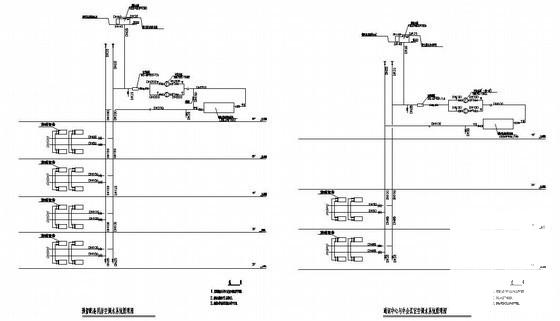

  • 中央空调设计施工 - 3
    中央空调设计施工 - 3

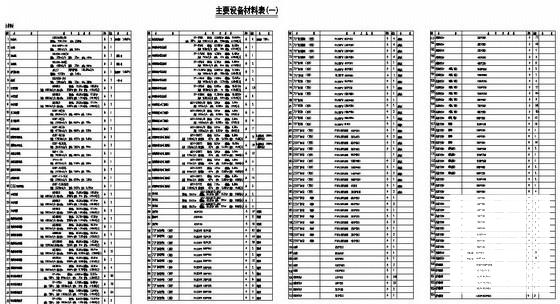

  • 中央空调设计施工 - 4
    中央空调设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
