5层政府办公大厦中央空调设计施工大样图

  • 设计详细说明:无
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,机房,其它
  • 冷热源:电动压缩式冷水机组
  • 采暖系统:其它
  • 送风方式:其他
  • 节点大样:冷却塔,水泵,风机盘管,空气处理机组
  • 项目所在地:国外

附件详情

  • 空调通风风管平面图
  • 空调水管平面图
  • 空调机房大样图
  • 空调系统单机控制原理图
  • 空调水系统图
  • 冷冻机房平面图
  • 冷冻站流程图
  • 施工设计图

附件详情

本项目为国外一政府办公大厦暖通空调设计工程,该大厦占地面积444.075m2;大厦由办公用房和议会大厅组成,其总建筑面积10524m2。办公用房建筑平面为半圆环形,主楼五层,附楼三层;一层层高为4.8m,二~五层层高为3.4m,主入口大厅层高为7.2m,采光中庭层高为12m。主楼厅另设3.4m高的挑蓬层;议会大厅平面为圆形,竖向为锥台形,圆厅直径为25.4m,屋顶直径为21.24m,锥台总高27.75m。
小空间采用立式风机盘管+新风,会议室采用全空气系统,冷热源采用风冷热泵机组......

编制与,共19张图纸。

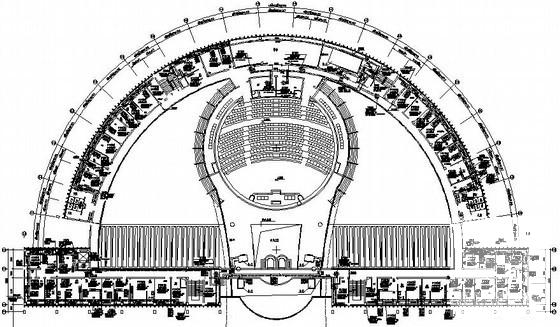

空调二层通风风管平面图

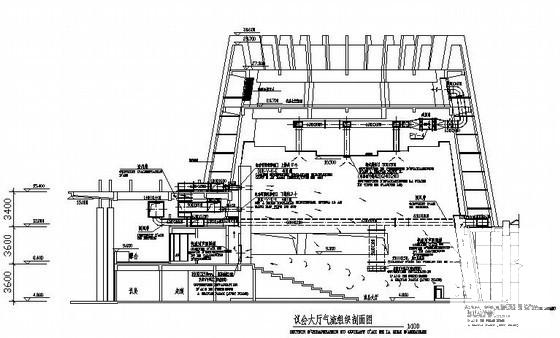

议会大厅气流组织剖面图

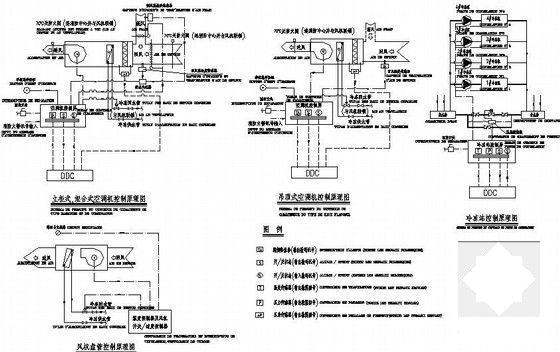

空调机组控制原理图

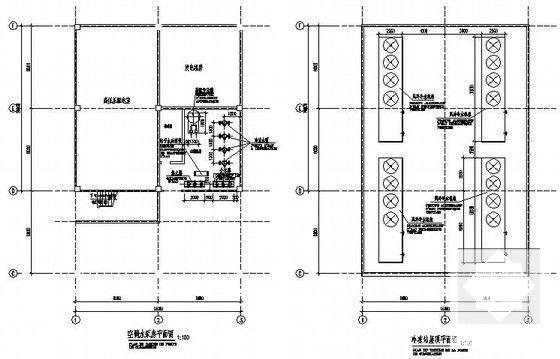

冷冻站、水泵房平面图

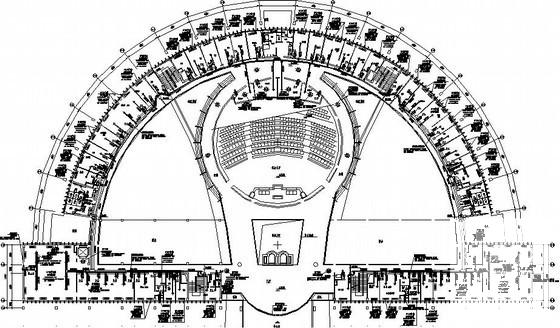

一层空调通风风管平面图

设计施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 办公大厦中央空调 - 1
    办公大厦中央空调 - 1
  • 办公大厦中央空调 - 2
    办公大厦中央空调 - 2
  • 办公大厦中央空调 - 3
    办公大厦中央空调 - 3
  • 办公大厦中央空调 - 4
    办公大厦中央空调 - 4
  • 办公大厦中央空调 - 5
    办公大厦中央空调 - 5
  • 办公大厦中央空调 - 6
    办公大厦中央空调 - 6
以上是部分截图,请下载附件后查看完整高清内容
